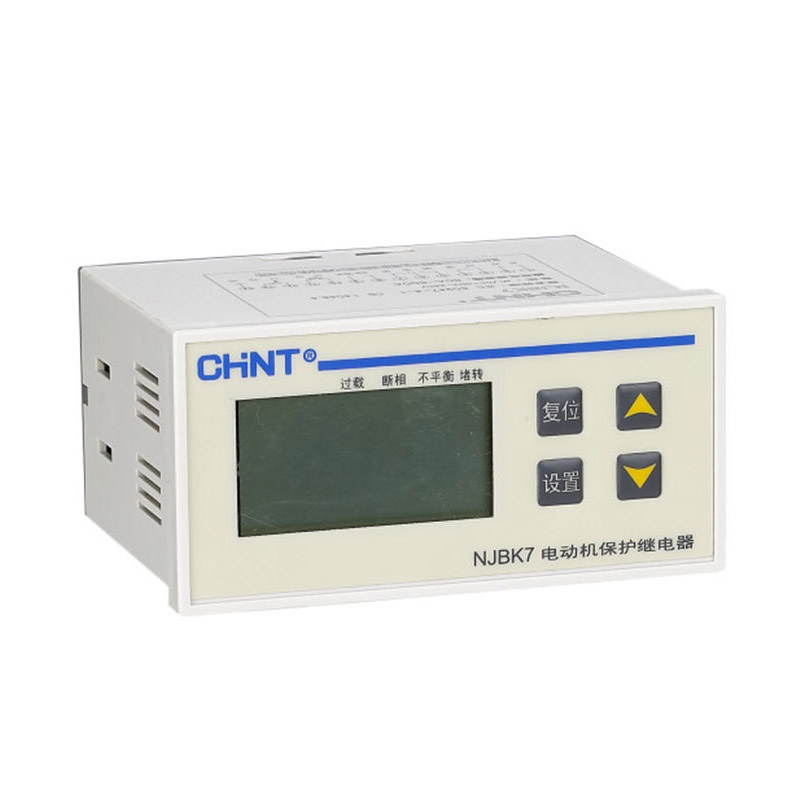

رله حفاظت موتور با نمایشگر دیجیتال N JBK7-800/800 200A ~ 800A چینت کنترل

Description

امروزه حفاظت از موتورهای الکتریکی بخش ضروری و حیاتی تمامی صنایع محسوب می‌شود. رله‌های حفاظت موتور نقش مهمی در تأمین ایمنی و بهینه‌سازی عملکرد این موتورها دارند. یکی از محصولات برجسته در این حوزه رله حفاظت موتور دیجیتال N JBK7-800/800 با قابلیت تنظیم جریان 200 تا 800 آمپر از برند چینت الکتریک است. این رله با ویژگی‌های متنوعی که دارد، می‌تواند از موتورهای الکتریکی در برابر خطرات مختلف مانند قفل روتور، کاهش جریان، خطاهای زمین و قطع فاز حفاظت کند. با توجه به این ویژگی‌ها، رله JBK7-800/800 یک انتخاب مناسب برای صنایع مختلف به شمار می‌آید.

ساختار و طراحی رله حفاظت موتور NJBK7-800/800

رله حفاظت موتور چینت الکتریک با طراحی مدرن و کاربرپسند خود، امکان نظارت دقیق بر عملکرد موتور را فراهم می‌آورد. این رله دارای یک نمایشگر دیجیتال است که اطلاعات واقعی را از حالت‌های مختلف موتور به کاربر ارائه می‌کند. از لحاظ طراحی، این رله از جنس باکیفیت ساخته شده و ابعاد مناسبی دارد که آن را برای نصب در تابلوهای برق بسیار مناسب می‌سازد. همچنین، ترمینال‌های متحرک به راحتی امکان اتصال و نصب را فراهم کرده و زمان نصب را کاهش می‌دهند. با استفاده از این رله، کاربران می‌توانند با آسانی پارامترهای مختلف را تنظیم کرده و از عملکرد بهینه موتور خود اطمینان حاصل کنند.

ویژگی‌های حفاظتی رله NJBK7-800/800

رله NJBK7-800/800 طراحی شده تا با مجموعه‌ای از ویژگی‌های حفاظتی کلیدی، از موتورهای الکتریکی در برابر مخاطرات گوناگون محافظت کند. یکی از این ویژگی‌ها، عملکرد قفل روتور است که در صورت بزرگتر یا مساوی بودن حداکثر جریان با جریان تنظیم‌شده عمل می‌کند. همچنین، حفاظت از قطع فاز در این رله به‌صورتی طراحی شده است که اگر جریان هر فاز 25 درصد کمتر از جریان تنظیم شده باشد، رله به‌سرعت واکنش نشان می‌دهد. مشخصه‌های حفاظت افت جریان و حفاظت خطا زمین نیز از دیگر عملکردهای این رله محسوب می‌شوند که با استفاده از فناوری‌های نوین طراحی شده‌اند.

• عملکرد قطع فاز: 25 درصد کمتر از جریان تنظیم‌شده
• زمان فعال‌سازی قطع فاز: کمتر یا مساوی 3 ثانیه
• عملکرد خطا زمین: با استفاده از جریان توالی صفر
• زمان فعال‌سازی خطا زمین: کمتر یا مساوی 1 ثانیه
• عملکرد افت جریان: مینیمم جریان کوچکتر یا مساوی جریان تنظیم‌شده
• عملکرد قفل روتور: برابر یا بیشتر از جریان تنظیم‌شده
• حفاظت دمایی: مبتنی بر مقاومت حرارتی PTC
• زمان عملکرد حفاظت دمایی: کمتر یا مساوی 1 ثانیه (برابر با 1650 تا 4000 اهم)
• قابلیت ارتباط: ارتباط با کابل و خودروهای Monitoring
• شیب نصب: ±5 درجه
• شرایط دما: -5 تا +40 درجه سانتی‌گراد
• شیب نصب: نباید بیشتر از ±5 درجه باشد.
• محیط نصب: بدون بخار آب و در شرایط پیشنهادی

نصب و شرایط محیطی رله چینت الکتریک

برای نصب و استفاده از رله NJBK7-800/800، رعایت یک سری نکات و الزامات الزامی است. به‌طور کلی، نصب این رله باید در مکان‌هایی با دماهای بین -5 تا +40 درجه سانتی‌گراد انجام شود و متوسط دما در 24 ساعت نباید از +35 درجه سانتی‌گراد بیشتر شود. هم‌چنین رطوبت در حداکثر دما باید 50 درصد یا کمتر باشد و در دماهای پایین‌تر، رطوبت مجاز می‌تواند تا 90 درصد نیز برسد، البته با رعایت تدابیر ویژه. نصب باید در مکان‌های بدون لرزش و ارتعاش و در زیر نور مستقیم آفتاب یا شرایط جوی نامناسب انجام نشود.

مزایای ویژه رله حفاظت موتور دیجیتال

رله protection موتور دیجیتال NJBK7-800/800 دارای مزایای متعددی است که آن را به گزینه‌ای مناسب برای صنایع مختلف تبدیل می‌کند. از میان این مزایا می‌توان به تنظیم پارامترها با دکمه‌های جریان، سطح تریپ، قفل روتور و استارت با تأخیر اشاره کرد. از دیگر ویژگی‌های این رله می‌توان به امکان روشن و خاموش کردن و انتخاب حالت ستاره مثلث با یک کلید اشاره کرد. این رله همچنین با قابلیت ارتباطی Modbus، امکان کنترل و نظارت از راه دور را برای کاربران فراهم می‌کند که به‌ویژه برای پروژه‌های بزرگ و چندمنظوره بسیار حائز اهمیت است.

رله حفاظت موتور چینت

رله حفاظت موتور با نمایشگر دیجیتال NJBK7-800/800 از برند چینت الکتریک به‌عنوان یک راهکار مدیریتی پیشرفته در زمینه حفاظت از موتورهای الکتریکی شناخته می‌شود. با توجه به قابلیت‌های منحصر به فرد و ویژگی‌های فنی این رله، انتظار می‌رود که در آینده نزدیک، استفاده از این نوع محصولات در صنایع برق و انرژی به‌طرز قابل توجهی افزایش یابد. با پیشرفت تکنولوژی و افزایش نیاز به ایمنی در سیستم‌های برقی، رله NJBK7-800/800 می‌تواند در حفظ سلامت و کارایی تجهیزات صنعتی نقش بسیار موثری ایفا کند.
