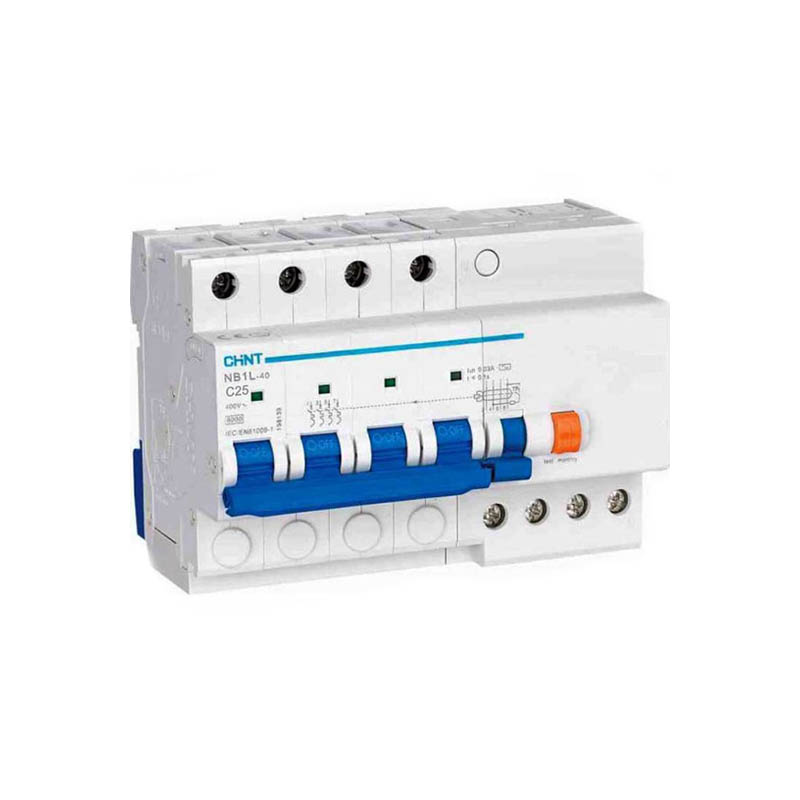

کلید جریان نشتی باقیمانده ترکیبی 4 پل 25 آمپر NB1L-40 4P C 25A 30mA AC 6kA چینت الکتریک

Description

محافظت از افراد و تجهیزات الکتریکی در برابر خطرات ناشی از جریان نشتی، اتصال کوتاه و اضافه‌بار از جمله مهم‌ترین چالش‌ها در طراحی سیستم‌های برقی است. به همین دلیل، کلیدهای جریان نشتی باقیمانده (RCD) به عنوان ابزارهای حفاظتی حیاتی در سیستم‌های الکتریکی شناخته می‌شوند. کلید NB1L-40 4P C 25A 30mA AC 6kA از چینت الکتریک یکی از این محصولات است که در بسیاری از کاربردهای صنعتی، تجاری و مسکونی به‌ویژه در سیستم‌های سه‌فاز مورد استفاده قرار می‌گیرد.

این محصول با داشتن ویژگی‌هایی نظیر حساسیت 30 میلی‌آمپر، قدرت قطع 6 کیلوآمپر و قابلیت نصب بر روی ریل DIN، به‌طور مؤثر از افراد و تجهیزات در برابر خطرات برق‌گرفتگی، اتصال کوتاه و اضافه‌بار محافظت می‌کند.

ویژگی‌ها و مشخصات فنی کلید NB1L-40 4P C 25A 30mA AC 6kA

1. نوع حفاظت: این کلید محافظ جان با نوع حفاظت ترکیبی از اتصال کوتاه، اضافه‌بار، آتش‌سوزی و برق‌گرفتگی از مدارهای الکتریکی محافظت می‌کند. این ویژگی‌ها به‌ویژه در سیستم‌های پیچیده و پرخطر که با جریان‌های مختلف و بارهای متفاوت کار می‌کنند، اهمیت دارد. در صورت بروز هرگونه خطا در سیستم، این کلید به‌سرعت جریان را قطع کرده و از آسیب به تجهیزات و خطرات جانی جلوگیری می‌کند.

2. نوع منحنی قطع: این کلید از دو نوع منحنی قطع B و C پشتیبانی می‌کند. منحنی‌های B و C نشان‌دهنده نحوه عملکرد کلید در مواجهه با اضافه‌بار هستند. منحنی B برای سیستم‌های با بارهای مقاومتی مانند دستگاه‌های الکتریکی معمولی طراحی شده است، در حالی که منحنی C برای سیستم‌های با بارهای القائی مانند موتورهای الکتریکی مناسب‌تر است. این امکان را به مصرف‌کنندگان می‌دهد که براساس نیازهای خاص سیستم، بهترین نوع عملکرد را انتخاب کنند.

3. جریان نامی: کلید NB1L-40 دارای جریان نامی 25 آمپر است. این جریان به‌طور معمول برای مدارهای الکتریکی با بارهای متوسط طراحی شده است. این ویژگی به این معناست که کلید می‌تواند از سیستم‌های با جریان‌های تا 25 آمپر به‌طور مؤثر محافظت کند.

4. ولتاژ نامی: این کلید با ولتاژ 230/400 ولت سازگاری دارد که این مقدار ولتاژ برای سیستم‌های برقی خانگی، صنعتی و تجاری با نیازهای مختلف کاملاً مناسب است. این قابلیت به آن امکان می‌دهد که در سیستم‌های تک‌فاز و سه‌فاز به‌طور مؤثر عمل کند.

5. حساسیت جریان نشتی نامی: حساسیت این کلید 30 میلی‌آمپر است، که از نظر ایمنی برای حفاظت از افراد در برابر خطرات برق‌گرفتگی مناسب است. در صورت بروز هرگونه نشتی جریان (که می‌تواند ناشی از اتصال به بدنه یا دیگر قسمت‌های مدار باشد)، کلید به‌سرعت مدار را قطع کرده و از آسیب به افراد جلوگیری می‌کند.

6. جریان اتصال کوتاه: قدرت قطع این کلید 6 کیلوآمپر است. این ویژگی به آن امکان می‌دهد که در برابر اتصال کوتاه مقاومت کرده و مدار را به‌سرعت قطع کند تا از آسیب به تجهیزات و خطرات بیشتر جلوگیری کند.

7. شکل موج جریان نشتی: این کلید تنها برای جریان‌های متناوب سینوسی (AC) طراحی شده است. این ویژگی برای سیستم‌های برقی با جریان‌های AC معمولی کارایی دارد و برای حفاظت از این سیستم‌ها در برابر خطرات نشتی جریان بسیار مؤثر است.

8. عمر مکانیکی و الکتریکی: عمر مکانیکی و الکتریکی این کلید 2000 مرتبه است. این ویژگی نشان‌دهنده طول عمر بالا و دوام عالی کلید در شرایط مختلف است. به‌طور خاص، این عمر طولانی‌مدت به‌ویژه در محیط‌های صنعتی و پرکاربرد اهمیت زیادی دارد.

نحوه عملکرد کلید NB1L-40 4P C 25A 30mA AC 6kA

عملکرد کلید محافظ جان NB1L-40 به این صورت است که جریان‌های ورودی و خروجی را با یکدیگر مقایسه کرده و در صورت وجود اختلاف در این دو جریان (که ممکن است به دلیل وجود نشتی در مدار باشد)، به‌طور خودکار مدار را قطع می‌کند. این اختلاف ممکن است ناشی از اتصال جریان به بدنه، وجود عیب در سیم‌ها یا هرگونه خطا در اتصال تجهیزات به مدار باشد. در حالت عادی، جریان ورودی و خروجی باید برابر باشند، اما در صورتی که این دو جریان از هم جدا شوند، خطر برق‌گرفتگی و آتش‌سوزی افزایش می‌یابد و کلید محافظ جان به‌سرعت عمل کرده و سیستم را قطع می‌کند.

مشخصات فنی کلید NB1L-40 4P C 25A 30mA AC 6kA چینت

• نوع حفاظت: اتصال کوتاه، اضافه‌بار، آتش‌سوزی، برق‌گرفتگی
• نوع منحنی قطع: B, C
• جریان نامی: 25 آمپر
• ولتاژ نامی: 230/400 ولت
• تعداد پل‌ها: چهار پل
• حساسیت جریان نشتی نامی: 30 میلی‌آمپر
• جریان اتصال کوتاه: 6 کیلوآمپر
• شکل موج جریان نشتی: AC
• عمر مکانیکی و الکتریکی: 2000 مرتبه

کاربردهای کلید NB1L-40 4P C 25A 30mA AC 6kA

1. سیستم‌های تک‌فاز و سه‌فاز
   این کلید برای استفاده در سیستم‌های سه‌فاز و سیستم‌های تک‌فاز مناسب است. در سیستم‌های سه‌فاز، با توجه به تعداد پل‌های چهارگانه، کلید می‌تواند از تمامی فازها و نول محافظت کند.

2. واحدهای صنعتی
   در واحدهای صنعتی که از مدارهای سه‌فاز استفاده می‌شود، نصب این کلید به‌ویژه در تابلوهای برق و موتورهای الکتریکی ضروری است. این کلید می‌تواند در برابر خطرات ناشی از اضافه‌بار و اتصال کوتاه در سیستم‌های صنعتی محافظت کند.

3. کاربردهای مسکونی و تجاری
   در ساختمان‌های مسکونی و تجاری، این کلید می‌تواند از مدارهای برقی در برابر خطرات جریان نشتی و برق‌گرفتگی محافظت کند. به‌ویژه در محیط‌های مرطوب و در نزدیکی آب، استفاده از کلید محافظ جان ضروری است.

4. نصب آسان بر روی ریل DIN
   یکی از ویژگی‌های برجسته این کلید، قابلیت نصب آن بر روی ریل DIN طبق استاندارد EN 60715 است که نصب آن را در تابلوهای برق بسیار آسان می‌کند. این ویژگی موجب می‌شود که استفاده از کلید در محیط‌های مختلف، چه مسکونی و چه صنعتی، بسیار راحت و مؤثر باشد.

استانداردها و تأسیسات ایمنی

این کلید محافظ جان مطابق با استانداردهای بین‌المللی IEC/EN 61009-1 طراحی و تولید شده است. این استانداردها تضمین می‌کنند که کلید از لحاظ ایمنی، عملکرد و کیفیت مطابق با معیارهای جهانی باشد. بنابراین، استفاده از این کلید در پروژه‌های مختلف، چه در کشورهایی با قوانین سخت‌گیرانه ایمنی و چه در پروژه‌های داخلی، توصیه می‌شود.
