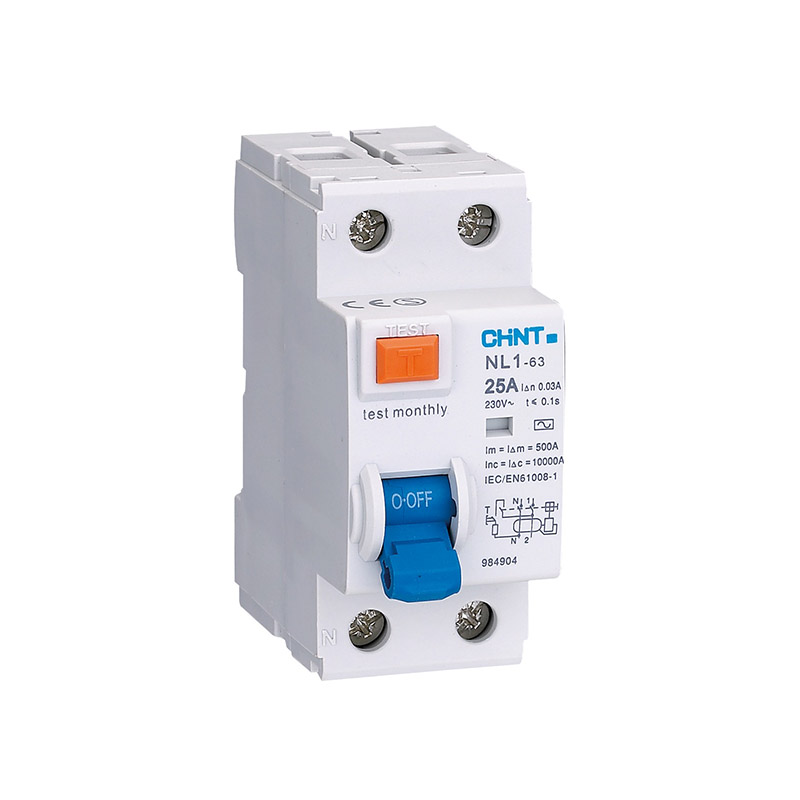

کلید جریان نشتی باقیمانده 2 پل 25 آمپر NL1-63 2P 25A 30mA AC 6kA چینت الکتریک

Description

کلید محافظ جان چینت NL1-63 2P 25A 30mA AC 6kA یکی از تجهیزات حیاتی در زمینه حفاظت از مدارهای الکتریکی است که به‌ویژه در سیستم‌های برق مسکونی، تجاری و صنعتی به کار می‌رود. این محصول که به اختصار RCCB (Residual Current Circuit Breaker) نیز شناخته می‌شود، وظیفه مهمی در جلوگیری از برق‌گرفتگی و حفاظت از افراد و تجهیزات در برابر جریان‌های نشتی ایفا می‌کند. عملکرد کلیدهای RCCB بر اساس مقایسه جریان ورودی و خروجی است؛ به این معنی که در صورتی که جریان برگشتی (نول) به هر دلیلی کمتر از جریان ورودی (فاز) باشد، دستگاه به‌طور خودکار مدار را قطع می‌کند. این عملکرد از بروز خطرات ناشی از جریان نشتی مانند برق‌گرفتگی یا آتش‌سوزی جلوگیری می‌کند.

عملکرد کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA

کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA با طراحی دقیق و حساسیت بالا، به‌صورت اتوماتیک و در کسری از ثانیه مدار را قطع می‌کند تا از وقوع حوادث جانی و مالی جلوگیری شود. در حالت عادی، جریان ورودی (فاز) و خروجی (نول) در یک مدار باید برابر باشند. این دستگاه به‌طور مداوم جریان‌های ورودی و خروجی را پایش کرده و اگر اختلالی در جریان‌ها به وجود آید—مانند جریان نشتی به بدنه یا زمین—سریعا مدار را قطع می‌کند.

مزایای استفاده از کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA

استفاده از کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA در سیستم‌های برق می‌تواند مزایای متعددی را برای مصرف‌کنندگان به همراه داشته باشد:

1. محافظت از جان انسان‌ها: در صورتی که فردی به طور تصادفی با سیستم برق تماس پیدا کند، این کلید به سرعت مدار را قطع می‌کند و مانع از برق‌گرفتگی و آسیب‌های جانی می‌شود.
2. جلوگیری از آتش‌سوزی: جریان نشتی که در اثر آسیب‌دیدگی عایق‌ها یا اتصالات اشتباه رخ می‌دهد، می‌تواند موجب گرمای بیش از حد و در نهایت آتش‌سوزی شود. این کلید با عملکرد سریع خود از این خطر جلوگیری می‌کند.
3. افزایش ایمنی در محیط‌های کاری: در محیط‌های صنعتی یا تجاری، استفاده از این کلیدهای محافظ جان به حفظ ایمنی کارکنان و تجهیزات کمک می‌کند.
4. کاهش هزینه‌های تعمیرات: با جلوگیری از آسیب به تجهیزات الکتریکی در اثر نشت جریان، این کلیدها به افزایش عمر مفید دستگاه‌ها و کاهش هزینه‌های نگهداری کمک می‌کنند.
5. صرفه‌جویی در مصرف انرژی: جریان نشتی که به صورت مداوم از مدار عبور می‌کند، می‌تواند باعث هدررفت انرژی شود. با استفاده از کلید محافظ جان، این نشت‌ها شناسایی شده و از آن‌ها جلوگیری می‌شود.

ویژگی‌های فنی کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA

1. جریان نامی (In):
این کلید با جریان نامی 25 آمپر طراحی شده است که برای اکثر سیستم‌های برق مسکونی و تجاری با بار متوسط مناسب است. این میزان جریان مناسب برای حفاظت از مدارهای روشنایی، پریزها و برخی دستگاه‌های الکتریکی دیگر می‌باشد.

2. حساسیت نامی (I△n):
کلید NL1-63 2P 25A 30mA AC 6kA دارای حساسیت 30 میلی‌آمپر است که برای شناسایی جریان‌های نشتی حتی در مقادیر کم طراحی شده است. حساسیت 30 میلی‌آمپر برای جلوگیری از برق‌گرفتگی‌هایی که می‌تواند منجر به آسیب‌های جدی یا حتی ایست قلبی شود، بسیار مؤثر است.

3. نوع پل‌ها (2P):
این کلید دارای دو پل است که به این معنی است که هم سیم فاز و هم سیم نول قطع می‌شود. این ویژگی ایمنی بالاتری فراهم می‌کند، زیرا در برخی از کلیدهای محافظ جان تنها سیم فاز قطع می‌شود که در صورت بروز مشکل در سیم نول، ممکن است ایمنی لازم تأمین نشود.

4. قدرت قطع (I△m):
کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA می‌تواند تا 6 کیلوآمپر قدرت قطع را تحمل کند، به این معنا که در صورت بروز اتصال کوتاه یا جریان‌های ناگهانی، می‌تواند به‌طور مؤثر مدار را قطع کند تا از آسیب به دستگاه‌ها و تجهیزات جلوگیری شود.

5. ولتاژ نامی (Ue):
این کلید برای ولتاژهای 230/400 ولت طراحی شده است که مناسب برای کاربردهای مختلف در سیستم‌های برق شهری است.

6. فرکانس نامی:
کلید NL1-63 2P 25A برای کار در فرکانس 50 هرتز طراحی شده است که معمولاً در سیستم‌های برق متناوب AC در اکثر کشورها کاربرد دارد.

7. نصب بر روی ریل DIN:
این کلید قابلیت نصب بر روی ریل DIN استاندارد را دارد، که نصب آن را در تابلوهای توزیع برق بسیار راحت و سریع می‌کند. نصب روی ریل DIN به‌طور گسترده در محیط‌های صنعتی و مسکونی استفاده می‌شود.

8. درجه حفاظتی (IP20):
درجه حفاظتی IP20 این کلید به این معنا است که از ورود اجسام بزرگ‌تر از 12 میلی‌متر به داخل دستگاه جلوگیری می‌کند. این ویژگی از آسیب‌های فیزیکی مانند برخورد دست یا ابزار به قطعات داخلی جلوگیری می‌کند.

9. عمر الکتریکی و مکانیکی:
این کلید دارای عمر الکتریکی 2000 سیکل و عمر مکانیکی 2000 سیکل است، که نشان‌دهنده طول عمر و دوام بالای آن در شرایط کاری مختلف است.

کاربردهای کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA

کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA به دلیل ویژگی‌های فنی عالی و قابلیت اطمینان بالا، در محیط‌های مختلف کاربرد دارد. این کلید به‌ویژه در موارد زیر مؤثر است:

1. ساختمان‌های مسکونی:
   برای حفاظت از مدارهای روشنایی، پریزها، و دیگر تجهیزات الکتریکی در منازل و آپارتمان‌ها.

2. ساختمان‌های تجاری:
   در محیط‌های تجاری مانند دفاتر، فروشگاه‌ها و مراکز خرید برای حفظ ایمنی افراد و حفاظت از تجهیزات.

3. کاربرد صنعتی:
   در کارخانه‌ها و کارگاه‌ها به‌ویژه برای تجهیزات حساس و مدارهای کنترل صنعتی.

4. مراکز حساس:
   برای مکان‌هایی که ایمنی افراد و تجهیزات اهمیت بالایی دارد، مانند بیمارستان‌ها، آزمایشگاه‌ها و مدارس.

نصب و راه‌اندازی کلید محافظ جان NL1-63 2P 25A 30mA AC 6kA

نصب این کلید باید توسط یک تکنسین ماهر و با رعایت نکات ایمنی انجام شود. مراحل نصب به شرح زیر است:

1. قطع برق:
   قبل از شروع نصب، برق مدار مورد نظر را قطع کنید تا از هرگونه خطر احتمالی جلوگیری شود.

2. نصب کلید:
   کلید را بر روی ریل DIN نصب کنید. این ریل در داخل تابلوهای برق نصب شده است.

3. اتصال سیم‌ها:
   سیم‌های فاز و نول را به ترمینال‌های مربوطه وصل کنید و از محکم بودن اتصالات اطمینان حاصل کنید.

4. آزمایش عملکرد:
   پس از نصب، کلید را با استفاده از دکمه Test بررسی کنید تا از عملکرد صحیح آن مطمئن شوید.

5. بازبینی نهایی:
   تمام اتصالات را مجدداً بررسی کنید تا از صحت آن‌ها اطمینان حاصل کنید.
