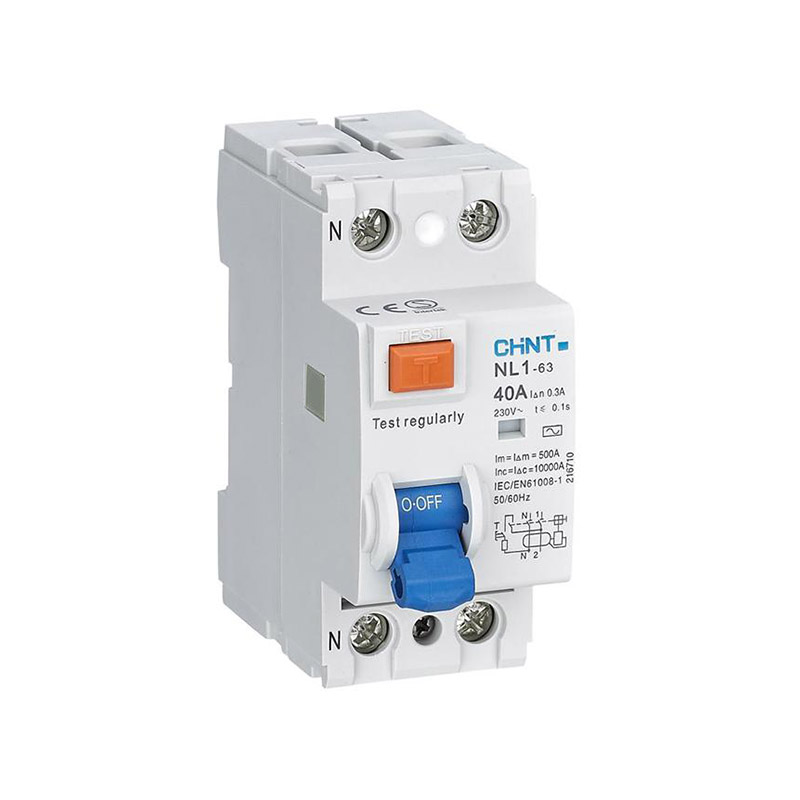

کلید جریان نشتی باقیمانده 2 پل 40 آمپر NL1-63 2P 40A 30mA AC 6KA چینت الکتریک

Description

کلید جریان نشتی باقیمانده 2 پل 40 آمپر مدل NL1-63 2P 40A 30mA AC 6KA محصولی باکیفیت و پیشرفته از شرکت چینت الکتریک (CHINT) است که به‌عنوان یکی از تجهیزات حفاظتی ضروری در سیستم‌های برق ساختمان‌های مسکونی، تجاری و صنعتی طراحی شده است. این کلید که به‌عنوان کلید محافظ جان یا RCCB (Residual Current Circuit Breaker) شناخته می‌شود، وظیفه حفاظت جانی و مالی از تجهیزات و افراد را در برابر خطرات ناشی از جریان نشتی برعهده دارد.

کلید مدل NL1-63 2P 40A 30mA AC 6KA با بهره‌گیری از فناوری‌های پیشرفته و داشتن استانداردهای جهانی، می‌تواند پایش دقیقی بر جریان‌های رفت و برگشتی سیم‌های فاز و نول داشته باشد. در صورتی که اختلافی میان جریان رفت و برگشت تشخیص داده شود (به دلیل وجود جریان نشتی)، این کلید به‌صورت خودکار مدار را قطع می‌کند و مانع از برق‌گرفتگی، آتش‌سوزی یا آسیب به تجهیزات می‌شود.

نحوه کارکرد کلید محافظ جان (RCCB)

عملکرد کلیدهای محافظ جان بسیار ساده اما در عین حال حیاتی است. در شرایط نرمال، جریان فاز (رفت) و جریان نول (برگشت) در یک مدار برابر هستند. اگر به دلیلی مانند آسیب به سیم‌کشی یا اتصال بدنه یک وسیله برقی، جریانی به بیرون از مدار نشت کند، جریان رفت و برگشت با یکدیگر اختلاف پیدا کرده و کلید RCCB این اختلاف را تشخیص می‌دهد.

برای مثال، اگر انسانی به‌طور تصادفی به یک سیم برق ‌دار تماس پیدا کند، احتمال دارد که مقداری از جریان به جای برگشت از طریق سیم نول، از طریق بدن او عبور کند. در چنین شرایطی، کلید مدل NL1-63 2P 40A 30mA AC 6KA این جریان نشتی را که می‌تواند بسیار خطرناک باشد، شناسایی کرده و مدار را قطع می‌کند. سرعت عمل این دستگاه برای جلوگیری از آسیب‌ها بسیار بالاست و در کسری از ثانیه باعث ایمنی می‌شود.

این کلید با حساسیت نامی 30 میلی‌آمپر طراحی شده است که مقدار مناسبی برای محافظت جانی افراد در برابر برق‌گرفتگی محسوب می‌شود. تحقیقات نشان داده‌اند که جریانی به‌اندازه 30 میلی‌آمپر اگر بیش از چند میلی‌ثانیه در بدن انسان باقی بماند، می‌تواند خطرات جبران‌ناپذیری مانند ایست قلبی یا سوختگی‌های شدید به همراه داشته باشد.

مزایای کلید جریان نشتی باقیمانده NL1-63 2P 40A

کلیدهای جریان نشتی باقیمانده مانند NL1-63 2P 40A دارای مزایای متعددی هستند که آن‌ها را برای کاربردهای متنوع تبدیل به گزینه‌ای ایده‌آل می‌سازد. در ادامه به برخی از این مزایا اشاره می‌کنیم:

1. محافظت از جان انسان‌ها: این کلیدها قادرند جریان‌های نشتی کوچک و خطرناک را شناسایی کرده و مانع از برق‌گرفتگی ‌شوند.
2. جلوگیری از آتش‌سوزی: یکی از کاربردهای مهم کلید جریان نشتی، جلوگیری از آتش‌سوزی ناشی از جریان نشتی است. حتی جریان‌های کم، اگر در مسیر اشتباه ایجاد شوند، به‌مرورزمان باعث ایجاد حرارت و احتراق می‌شوند.
3. محافظت از تجهیزات برقی: کلیدهای محافظ جان باعث می‌شوند وسایل برقی از آسیب‌های ناشی از اتصال بدنه و جریان‌های نشتی محافظت شوند، که این موضوع عمر مفید تجهیزات را افزایش می‌دهد.
4. صرفه‌جویی اقتصادی: با جلوگیری از هدررفت انرژی ناشی از نشت جریان و پیشگیری از آسیب به تجهیزات، این کلیدها کمک به کاهش هزینه‌های تعمیر و نگهداری می‌کنند.
5. سازگاری با سیستم‌های متنوع: مدل NL1-63 2P 40A برای جریان نامی 40 آمپر طراحی شده است و نصب آن در سیستم‌های برق مسکونی، تجاری و صنعتی با جریان متوسط امکان‌پذیر است.

ویژگی‌های کلید جریان نشتی NL1-63 2P 40A

کلید محافظ جان NL1-63 2P 40A از مجموعه‌ای از ویژگی‌های برجسته برخوردار است که عملکرد بی‌نقص و ایمنی کامل را تضمین می‌کند. این ویژگی‌ها شامل موارد زیر است:

• جریان اسمی 40 آمپر: این کلید برای سیستم‌هایی با بار نامی حداکثر 40 آمپر طراحی شده که آن را برای کاربردهای خانگی و تجاری ایده‌آل می‌کند.
• حساسیت جریان نشتی 30 میلی‌آمپر: حساسیت استاندارد و دقیق این کلید باعث عملکرد آن در برابر جریان‌های نشتی کم و جلوگیری از برق‌گرفتگی می‌شود.
• دو پل (2P): این کلید دارای دو پل (Phase و Neutral) است و می‌تواند جریان را در هر دو سیم قطع کند، که این موضوع ایمنی مدار را افزایش می‌دهد.
• قدرت قطع 6 کیلوآمپر: این توانایی به کلید اجازه می‌دهد تا در برابر جریان‌های ناگهانی و اتصال کوتاه نیز موثر عمل کند.
• نوع جریان AC: کلید برای سیستم‌هایی با جریان متناوب (AC) طراحی شده که در بیشتر سیستم‌های برق شهری و صنعتی کاربرد دارند.
• استانداردهای بین‌المللی: کلید NL1-63 2P 40A با الزامات استاندارد IEC/EN61008-1 مطابقت داشته و تضمین‌کننده کیفیت و ایمنی آن است.

مشخصات فنی کامل کلید NL1-63 2P 40A

کلید NL1-63 2P 40A علاوه بر عملکرد ایمن و مطمئن، از مشخصات فنی متنوعی برخوردار است که عبارتند از:

• ولتاژ نامی Ue: قابلیت کار با ولتاژهای 230/400 تا 240/415 ولت را داراست.
• ولتاژ عایق Ui: تا ولتاژ 500 ولت می‌تواند در برابر ولتاژهای آسیب‌رسان مقاومت کند.
• مقاومت در برابر ضربه: ولتاژ مقاومتی 6000 ولت در برابر اضافه ولتاژ لحظه‌ای یا ضربه‌های ناگهانی مدار.
• عمر الکتریکی و مکانیکی: دارای عمر الکتریکی 2000 سیکل و عمر مکانیکی 2000 سیکل.
• درجه حفاظتی IP20: دارای حفاظتی مناسب در برابر تماس با اجسام سخت با قطر بیشتر از 12 میلی‌متر.
• نوع اتصال: قابلیت اتصال به سیم‌هایی با دو نوع اتصال باسبار کابلی یا شینه نوع پین.

مراحل نصب و استفاده از کلید NL1-63 2P 40A

برای نصب و استفاده از کلید جریان نشتی NL1-63 2P 40A باید گام‌های زیر را دنبال کنید:

1. قطع کامل برق: قبل از نصب کلید، از قطع بودن برق اصلی اطمینان حاصل کنید.
2. نصب بر روی ریل: کلید را بر روی ریل DIN که طبق استاندارد EN 60715 طراحی شده نصب کنید.
3. اتصال سیم‌ها: سیم فاز و نول را به ترمینال‌های مشخص متصل کنید. ورود و خروج سیم‌ها باید طبق جهت‌های درج شده بر روی کلید باشد.
4. تست کلید: پس از نصب، دکمه Test کلید را فشار دهید تا از صحت عملکرد آن اطمینان حاصل کنید.
5. بازبینی اتصالات: اتصالات سیم‌ها را بررسی نمایید و از محکم بودن آن‌ها اطمینان حاصل کنید.

کاربردهای کلید جریان نشتی NL1-63 2P 40A

کلیدهای RCCB مانند NL1-63 2P 40A برای طیف گسترده‌ای از برنامه‌ها و مکان‌ها مفید هستند:

• کاربرد خانگی: مناسب برای نصب در واحدهای مسکونی جهت جلوگیری از خطرات برق‌گرفتگی و آتش‌سوزی.
• کاربرد تجاری: مناسب برای ساختمان‌های اداری و تجاری با بارهای الکتریکی متوسط.
• کاربرد صنعتی سبک: این محصول می‌تواند در کارخانه‌ها و کارگاه‌های کوچک برای حفاظت سیستم برق مورد استفاده قرار گیرد.
• کاربرد در محیط‌های حساس: مانند بیمارستان‌ها، مدارس و آزمایشگاه‌ها که حفاظت جانی اهمیت بیشتری دارد.

کلید جریان نشتی باقیمانده 2 پل 40 آمپر مدل NL1-63 2P 40A 30mA AC 6KA یکی از محصولات باکیفیت و پیشرفته شرکت چینت الکتریک است که دارای ایمنی بالا، عملکرد سریع و کارآمد و قابلیت‌های فنی قوی می‌باشد. این کلید انتخابی مناسب برای حفاظت جان افراد و ایمنی سیستم‌های الکتریکی در برابر خطرات نشتی جریان است، و نقش موثری در کاهش خطرات برقی ایفا می‌کند.
