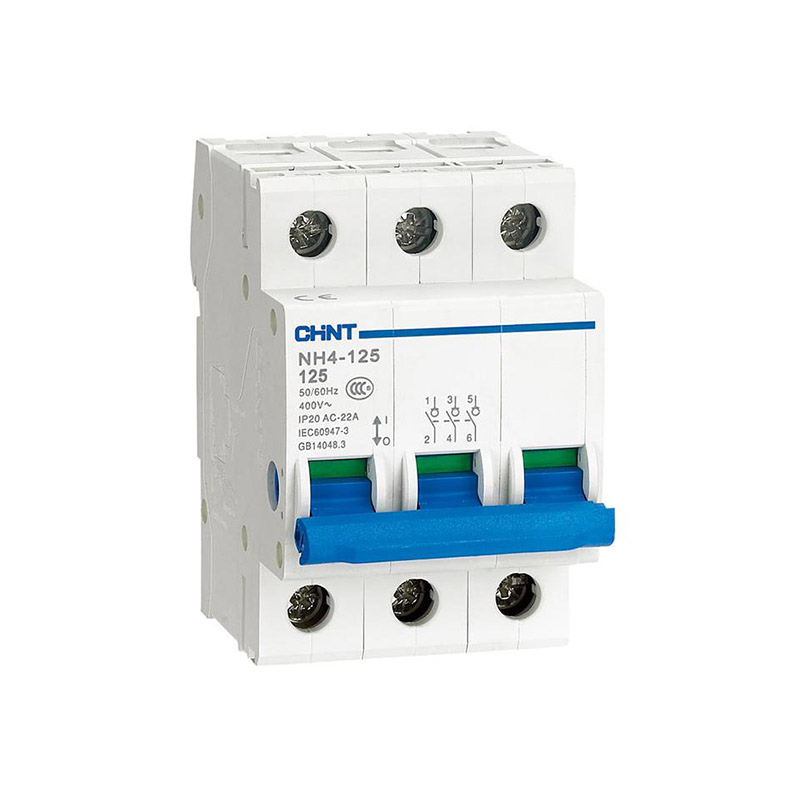

کلید قطع و وصل 125 آمپر سه پل NH4 – 125A 3P چینت الکتریک

Description

کلیدهای قطع و وصل برق یکی از تجهیزات حیاتی در هر سیستم الکتریکی هستند که با هدف کنترل جریان الکتریکی و تضمین ایمنی شبکه برق طراحی شده‌اند. کلید قطع و وصل مدل NH4-125A-3P، محصولی از شرکت معتبر چینت الکتریک (CHINT)، یک کلید سه فاز قدرتمند و قابل اعتماد است که با جریان اسمی ۱۲۵ آمپر طراحی شده و برای کاربردهای گوناگون صنعتی، تجاری و خانگی مناسب است. این کلید با داشتن کیفیت ساخت بالا و ویژگی‌های دقیق فنی، یکی از بهترین گزینه‌ها برای مدیریت موثر مدارهای الکتریکی به شمار می‌رود.

کلیدهای قطع و وصل مانند مدل NH4-125A-3P وظیفه دارند تا با قطع یا وصل مدار، ایمنی و عملکرد بهینه سیستم برق را تضمین کنند. این کلید سه فاز، با ولتاژ اسمی ۲۳۰/۴۰۰ یا ۲۴۰/۴۱۵ ولت، مناسب برای استفاده در مدارهای ولتاژ پایین است و قابلیت انعطاف‌پذیری بالایی در شرایط مختلف محیطی ارائه می‌دهد. در ادامه، به بررسی جزئی‌تر این کلید حرفه‌ای می‌پردازیم و مشخصات فنی آن را توضیح خواهیم داد.

معرفی کلید قطع و وصل و نقش آن در سیستم‌های الکتریکی

کلید قطع و وصل برق یکی از تجهیزات اصلی در سیستم‌های توزیع و کنترل برق است که برای قطع یا برقرار کردن جریان در یک مدار خاص استفاده می‌شود. به کمک این کلید، می‌توان جریان را به طور کامل در یک مدار قطع کرده و از تجهیزات متصل به مدار در برابر خطراتی نظیر اضافه‌بار یا اتصال کوتاه محافظت کرد. همچنین این کلیدها برای مدیریت جریان در مدارهایی که نیاز به تعمیر یا بازرسی دارند، به کار می‌روند.

کلید NH4-125A-3P، یک کلید سه فاز برای جریان ۱۲۵ آمپر است که با مشخصاتی مانند ولتاژ عایق‌بندی اسمی ۵۰۰ ولت و ولتاژ ضربه‌ای ۴۰۰۰ ولت، تضمین می‌کند که هنگام قطع و وصل مدار، هیچ آسیبی به تجهیزات متصل وارد نشود. ساختار این کلید به گونه‌ای است که عمر الکتریکی و مکانیکی بالایی دارد و می‌تواند به صورت پیوسته در کاربردهای صنعتی یا تجاری به کار گرفته شود.

مشخصات فنی کلید NH4-125A-3P

• مدل: NH4-125A-3P
• جریان اسمی: ۱۲۵ آمپر
• ولتاژ اسمی: ۲۳۰/۴۰۰ – ۲۴۰/۴۱۵ ولت
• تعداد پل: سه فاز
• ولتاژ عایق‌بندی اسمی: ۵۰۰ ولت
• ولتاژ ضربه‌ای اسمی: ۴۰۰۰ ولت
• عمر الکتریکی: ۱۵۰۰ بار
• عمر مکانیکی: ۸۵۰۰ بار
• شرایط نصب: بر روی DIN Rail EN60715 (35mm)
• نوع اتصال هادی: کابل / باس ‌بار نوع U / باس ‌بار نوع پین
• اندازه ترمینال‌ها:
  • برای باس بار: ۳۵ میلی‌متر مربع، ۲-۱۸ AWG
  • برای کابل: ۵۰ میلی‌متر مربع، ۱/۰-۱۸ AWG
• دمای کاری: -۵…+۴۰ درجه سانتی‌گراد
• دمای ذخیره‌سازی: -۲۵…+۷۰ درجه سانتی‌گراد
• رده مورد مصرف: AC-22A
• ولتاژ آزمون دی‌الکتریک: ۲ کیلوولت برای ۵ ثانیه
• فرکانس اسمی: ۵۰-۶۰ هرتز
• درجه آلودگی: ۲
• درجه حفاظت ترمینال‌ها: IP20

این مشخصات نشان‌دهنده طراحی پیشرفته و قابلیت‌های گسترده کلید NH4-125A-3P است که نیازهای مختلف در سیستم‌های توزیع برق را به‌خوبی پوشش می‌دهد. کلیدهای قطع و وصل شرکت چینت، با استفاده از استانداردهای بین‌المللی و کیفیت مناسب، اطمینان خاطر کاربران را از پایداری و ایمنی تجهیزات فراهم می‌کند.

ویژگی‌ها و مشخصات کلیدی کلید NH4-125A-3P

کلید NH4-125A-3P با ویژگی‌ها و مشخصات فنی خاص خود، به یکی از کلیدهای پرکاربرد در صنعت و ساختمان تبدیل شده است. این ویژگی‌ها شامل موارد زیر می‌شوند:

1. جریان اسمی ۱۲۵ آمپر

این کلید با جریان اسمی ۱۲۵ آمپر، گزینه‌ای مناسب برای مدارهایی است که نیاز به جریان قوی دارند. این ظرفیت جریان، آن را برای محافظت از تجهیزات الکتریکی حساس و مصرف‌کننده‌های پرقدرت ایده‌آل کرده است.

2. سه فاز (Three-Phase)

سه فاز بودن این کلید به این معناست که می‌تواند همزمان سه مدار مختلف یا یک مدار سه فاز را کنترل و مدیریت کند. در سیستم‌های صنعتی که معمولاً از برق سه فاز استفاده می‌شود، این ویژگی نقش بسیار مهمی در توزیع برق دارد.

3. ولتاژ عایق‌بندی اسمی ۵۰۰ ولت

ولتاژ عایق این کلید ۵۰۰ ولت است که نشان‌دهنده مقاومت بالا در برابر ولتاژهای اضافی است. این ویژگی از تجهیزات متصل به مدار در برابر خرابی ناشی از ولتاژ اضافی محافظت می‌کند.

4. عمر الکتریکی و مکانیکی بالا

• عمر الکتریکی: ۱۵۰۰ بار عملیات.
• عمر مکانیکی: ۸۵۰۰ بار عملیات.
  این اعداد نشان‌دهنده عملکرد پایدار و طول عمر بالای این محصول در شرایط مختلف کاری هستند و این کلید را به گزینه‌ای مطمئن برای استفاده بلندمدت تبدیل می‌کنند.

5. ولتاژ ضربه‌ای ۴۰۰۰ ولت

ولتاژ ضربه‌ای اسمی این کلید ۴۰۰۰ ولت است، به این معنا که توانایی تحمل پیک‌های ناگهانی ناشی از تغییرات ولتاژ در شبکه برق را دارد. این ویژگی برای جلوگیری از آسیب به تجهیزات به دلیل نوسانات ولتاژ، بسیار مهم است.

6. شرایط نصب آسان

کلید NH4-125A-3P به راحتی بر روی ریل دین (DIN Rail) استاندارد EN60715 (35mm) نصب می‌شود. قابلیت نصب سریع و بدون پیچیدگی، یکی از ویژگی‌های مهم این کلید است که سهولت استفاده و صرفه‌جویی در زمان نصب را به همراه دارد.

7. دما و شرایط محیطی مناسب

• محدوده دمای کاری: -۵ تا +۴۰ درجه سانتی‌گراد.
• دمای ذخیره‌سازی: -۲۵ تا +۷۰ درجه سانتی‌گراد.
  این کلید می‌تواند در شرایط دمایی مختلف، از سرما تا گرمای متوسط، به خوبی عمل کند. این ویژگی، آن را برای استفاده در محیط‌های مختلف مناسب می‌سازد.

8. درجه حفاظت IP20

کلید قطع و وصل مدل NH4-125A-3P دارای درجه حفاظت IP20 است که از ورود اشیای جامد با قطر بیش از ۱۲.۵ میلی‌متر به داخل کلید جلوگیری می‌کند. این سطح حفاظت برای نصب در محیط‌های صنعتی و تابلوهای برق محافظت‌شده مناسب است.

9. توانایی تحمل گشتاور محکم کنندگی ۲.۵ نیوتن متر

این مشخصه نشان می‌دهد که کلید می‌تواند اتصالات فیزیکی محکمی داشته باشد که باعث عملکرد ایمن‌تر و کاهش خطرات نوسان یا قطع ناگهانی می‌شود.

10. رده مصرف AC-22A

رده مصرف این کلید AC-22A است که نشان‌دهنده آن است که این کلید برای کنترل و قطع بارهایی با جریان فعال و مقاومت بالا (مانند دستگاه‌های موتوری) طراحی شده است.

مزایای کلید NH4-125A-3P

استفاده از کلید قطع و وصل مدل NH4-125A-3P از شرکت چینت الکتریک مزایای متعددی را به همراه دارد، از جمله:

• کیفیت بالا و طول عمر زیاد: با داشتن عمر مکانیکی و الکتریکی بالا، این کلید یک محصول قابل اعتماد برای استفاده طولانی‌مدت است.
• ایمن و مطمئن: با ولتاژ عایق‌بندی بالا و ولتاژ ضربه‌ای مناسب، ایمنی تجهیزات را تضمین می‌کند.
• نصب آسان: قابلیت نصب سریع بر روی ریل دین استاندارد بدون نیاز به دستگاه‌های پیچیده.
• انعطاف‌پذیری در شرایط محیطی: قابلیت عملکرد در دماهای مختلف و شرایط مرطوب یا خشک.
• کاهش هزینه‌ها: به دلیل دوام بالا، نیاز به تعویض مکرر این کلید کاهش می‌یابد که صرفه‌جویی در هزینه‌های تعمیر و نگهداری را به همراه دارد.

کاربردهای کلید NH4-125A-3P

این کلید در بسیاری از محیط‌ها و صنایع کاربرد گسترده‌ای دارد، از جمله:

• تابلوهای توزیع برق صنعتی و ساختمانی: برای کنترل و مدیریت جریان ورودی و خروجی.
• صنایع خودروسازی و تولیدی: برای مدیریت بارهای موتوری و تجهیزات مقاومتی.
• ساختمان‌های تجاری: برای کنترل پایداری سیستم‌های گرمایشی، سرمایشی و تهویه.
• سیستم‌های پشتیبانی اضطراری: مناسب برای قطع و وصل سریع در سیستم‌های اضطراری مانند ژنراتورها.
• صنایع پتروشیمی و نیروگاه‌ها: کنترل جریان در شبکه‌های توزیع برق و انتقال نیرو.
