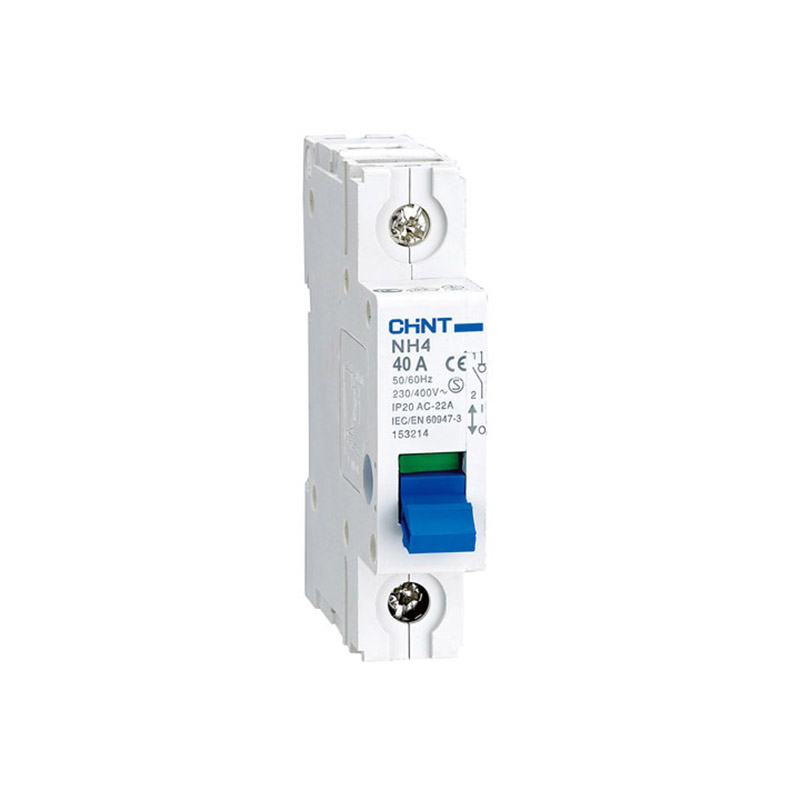

کلید قطع و وصل 40 آمپر تک پل NH4 – 40A 1P

Description

کلیدهای قطع و وصل مدار یا به اختصار MCB (Miniature Circuit Breaker) به عنوان یکی از مهم‌ترین تجهیزات در سیستم‌های توزیع و حفاظت الکتریکی، نقش بسزایی در افزایش ایمنی مدارها دارند. این کلیدها که به نام کلیدهای مینیاتوری نیز شناخته می‌شوند، به دلیل عملکرد خودکار و حفاظت الکترومکانیکی، گزینه‌ای محبوب برای محافظت از تجهیزات الکتریکی در برابر اتصال کوتاه و اضافه بار هستند. یکی از محصولات مطرح در این زمینه، کلید قطع و وصل 40 آمپر تک پل مدل NH4-40A-1P از شرکت معتبر چینت الکتریک (CHINT) است. این کلید با طراحی پیشرفته وکاربری گسترده، پاسخی مطمئن برای حفاظت از مدارهای تک‌فاز در ساختمان‌ها و تأسیسات الکتریکی است.

کلید مینیاتوری چیست و چرا استفاده از آن ضروری است؟

کلیدهای مینیاتوری نوعی کلید حفاظتی الکترومکانیکی هستند که به طور خودکار در شرایط غیرعادی مدار (اتصال کوتاه یا اضافه بار) عمل کرده و جریان برق را قطع می‌کنند. در واقع، وظیفه اصلی این کلیدها، محافظت از مصرف‌کننده‌ در برابر خطرات ناشی از افزایش غیرمجاز جریان است. طراحی خاص این کلیدها به گونه‌ای است که عملکرد سریع و قابل اطمینانی داشته و از هرگونه آسیب به مدار و تجهیزات وابسته جلوگیری می‌کنند.

کلیدهای مینیاتوری معمولاً قابل تنظیم نیستند، اما مکانیسم قطع آن‌ها به دو صورت مغناطیسی و حرارتی عمل می‌کند. استفاده از کلیدهای مینیاتوری اطمینان‌بخش‌ترین راه برای محافظت از تجهیزات در برابر آسیب‌های مربوط به خطاهای الکتریکی محسوب می‌شود و همین موضوع، اهمیت استفاده از این تجهیزات را چندین برابر کرده است.

مشخصات فنی کلید NH4-40A-1P

• مدل: NH4-40A-1P
• جریان نامی: 40 آمپر
• تعداد پل: 1 پل (تک فاز)
• ولتاژ نامی: 230 ولت AC
• نوع حفاظت: اضافه بار و اتصال کوتاه
• مکانیزم قطع: قطع مغناطیسی و حرارتی
• قدرت قطع مدار: 4.5 کیلو آمپر
• شرایط نصب: مناسب برای نصب در تابلوهای توزیع برق با ابعاد استاندارد
• استانداردها: انطباق کامل با استانداردهای ملی و بین‌المللی برای حفاظت مدار

کلید NH4-40A-1P با قابلیت‌های متعددی که ارائه می‌دهد، به شما کمک می‌کند تا ایمنی و بهره‌وری را در سیستم برق‌رسانی خود تضمین کنید.

نحوه عملکرد کلید مینیاتوری NH4-40A-1P

عملکرد کلید مینیاتوری NH4-40A-1P مبتنی بر دو مکانیسم اصلی است:

1. محافظت در برابر اتصال کوتاه (قطع مغناطیسی):
   اتصال کوتاه زمانی رخ می‌دهد که مقاومت مدار به شدت کاهش پیدا کرده و جریان بسیار زیادی از آن عبور ‌کند. این امر می‌تواند منجر به تولید حرارت بالا و در موارد شدید حتی آتش‌سوزی و آسیب جدی به تجهیزات شود. در این شرایط، سیم‌پیچ داخلی کلید که با طراحی خاصی شامل قطر زیاد و دور کم ساخته شده است، جریان عبوری را رصد می‌کند. اگر جریان بیش از حد مجاز باشد، میدان مغناطیسی قوی ایجاد شده و بلافاصله کنتاکت کلید را قطع می‌کند. این عملکرد به سرعت مدار را از حالت خطرناک خارج می‌کند.

2. محافظت در برابر اضافه بار (قطع حرارتی):
   اضافه بار زمانی رخ می‌دهد که جریان عبوری از مدار، به صورت مستمر بیشتر از میزان مجاز مدار باشد. این مسئله باعث افزایش تدریجی دما در مدار می‌شود که می‌تواند به تجهیزات آسیب برساند. برای جلوگیری از این مشکل، کلیدهای مینیاتوری از یک قطعه خاص به نام بی‌متال استفاده می‌کنند که با افزایش جریان، داغ شده و خم می‌شود. با خم شدن بی‌متال، کنتاکت کلید مینیاتوری باز و جریان در مدار قطع می‌شود. در نتیجه، این عملکرد، از خطرات اضافه بار محافظت می‌کند.

ویژگی‌ها و مزایای کلید قطع و وصل 40 آمپر تک پل مدل NH4-40A-1P

کلید NH4-40A-1P که توسط شرکت چینت الکتریک تولید شده، با بهره‌گیری از طراحی پیشرفته، مواد باکیفیت و فناوری مدرن، امکانات و قابلیت‌های متعددی را ارائه می‌دهد. برخی از ویژگی‌ها و مزایای این کلید عبارتند از:

1. جریان نامی 40 آمپر: این کلید برای استفاده در مدارهایی با حداکثر جریان 40 آمپر طراحی شده است. این موضوع باعث کارایی بالای آن در مدارهایی با توان متوسط و بالا می‌شود.

2. طراحی تک پل: طراحی تک پل این کلید، آن را برای مدارهای تک‌فاز ایده‌آل کرده و امکان نصب و مدیریت آسان‌تری را فراهم می‌کند.

3. محافظت دوگانه: این کلید قادر به حفاظت کامل در برابر دو نوع خطای اساسی در مدار یعنی اتصال کوتاه و اضافه بار است.

4. کیفیت ساخت بالا: شرکت چینت در تولید این کلید از مواد باکیفیت و مقاوم استفاده کرده است که علاوه بر افزایش دوام، باعث شده این محصول در شرایط سخت نیز به خوبی عمل کند.

5. ایمنی بالا: این کلید همگام با استانداردهای بین‌المللی طراحی شده است و از امنیت کامل برای کاربران و تجهیزات برخوردار است.

6. عملکرد سریع و دقیق: حساسیت بالا در شناسایی خطاها و عملکرد سریع در قطع جریان، احتمال آسیب به تجهیزات را به حداقل می‌رساند.

7. طول عمر مفید: بهره‌گیری از طراحی حرفه‌ای و استفاده از اجزاء مقاوم، باعث افزایش طول عمر این کلید شده است.

8. ابعاد استاندارد: ابعاد کلید NH4-40A-1P، امکان نصب آن را در انواع تابلوهای توزیع برق به راحتی فراهم می‌کند.

نحوه انتخاب کلید مینیاتوری مناسب

برای انتخاب کلید مینیاتوری مناسب، باید چند مورد مهم را مد نظر قرار دهید. این موارد شامل مشخصات فنی مدار، نحوه استفاده و نیازهای حفاظتی هستند. نکات کلیدی در انتخاب کلید مینیاتوری عبارتند از:

1. تعداد پل‌ها: کلیدها می‌توانند به صورت تک پل، دو پل، سه پل، چهار پل یا ترکیبی از پل‌ها و نول طراحی شوند.
2. میزان و نوع جریان: مقدار آمپراژ (جریان نامی) مدار باید با کلید مطابقت داشته باشد. جریان‌ها می‌توانند AC یا DC باشند.
3. میزان ولتاژ: میزان ولتاژ مدار که کلید باید تحمل کند. محصولات چینت طیف وسیعی از 24 ولت تا 440 ولت را پوشش می‌دهند.
4. قدرت قطع: توانایی کلید در قطع مدار هنگام بروز خطا (معمولاً از 4.5 کیلو آمپر تا 16 کیلو آمپر).
5. نوع کاربری: بر اساس نوع بار (روشنایی، موتوری، عمومی و غیره)، نوع کلید مشخص می‌شود.

NH4-40A-1P یک کلید تک پل است که برای مدارهای تک‌فاز با جریان نامی 40 آمپر و ولتاژ 230 ولت طراحی شده و کاملاً با این نیازها همخوانی دارد.

کاربردهای کلید NH4-40A-1P

این کلید مینیاتوری با قابلیت‌ها و ویژگی‌های خود، در طیف وسیعی از کاربردها به کار گرفته می‌شود. از جمله:

• حفاظت از مدارهای تک‌فاز خانگی و تجاری.
• استفاده در تابلوهای توزیع برق برای کنترل جریان مدارهای فرعی.
• محافظت تجهیزات روشنایی و سایر تجهیزات حساس در برابر خطاهای اضافه بار یا اتصال کوتاه.
• استفاده در مراکز صنعتی و کارگاه‌های کوچک با نیاز به حفاظت تک‌فاز.

چرا کلیدهای مینیاتوری چینت؟

شرکت چینت الکتریک یکی از پیشگامان تولید تجهیزات الکتریکی در جهان است. محصولات این شرکت از جمله کلیدهای مینیاتوری، به دلیل کیفیت بالا، قابلیت‌های متنوع و عملکرد اطمینان‌بخش، انتخابی ایده‌آل برای پروژه‌های خانگی، تجاری و صنعتی هستند. کلیدهای مینیاتوری چینت در طراحی، دوام و سازگاری با استانداردها، برجسته هستند و در مقایسه با رقبا از قیمت‌های رقابتی‌تری برخوردارند.

کلید قطع و وصل 40 آمپر تک پل مدل NH4-40A-1P، یک محصول حرفه‌ای و قابل اطمینان از شرکت چینت الکتریک است که برای حفاظت از مدارهای تک‌فاز در برابر اضافه بار و اتصال کوتاه طراحی شده است. این کلید با طراحی استاندارد، عملکرد سریع و کیفیت ساخت ممتاز، یکی از گزینه‌های ایده‌آل برای پروژه‌های الکتریکی مختلف محسوب می‌شود. اگر به دنبال ایمن‌سازی مدارهای تک‌فاز خود هستید، این کلید با توجه به امکانات و مزایایی که ارائه می‌دهد، گزینه‌ای مطمئن و مقرون‌به‌صرفه خواهد بود.
