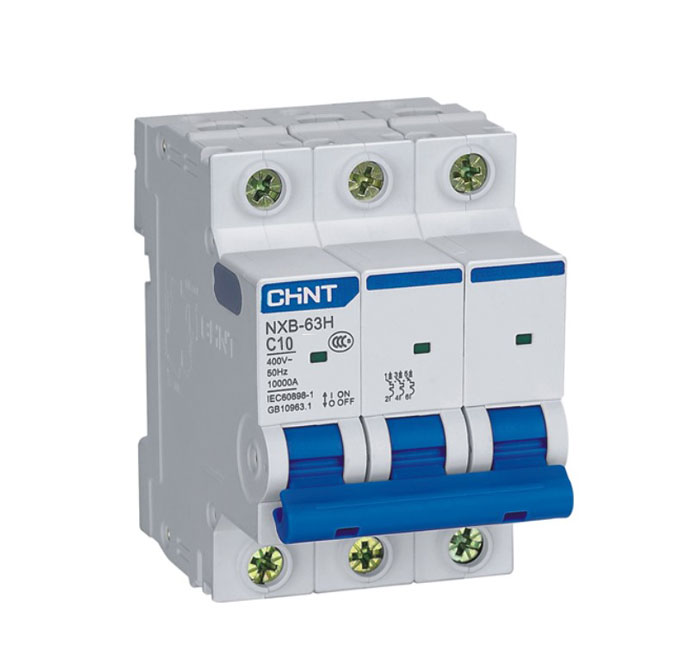

کلید مینیاتوری 10 آمپر سه پل NXB-63H 3P C10 چینت الکتریک

Description

کلید مینیاتوری 10 آمپر سه پل مدل NXB-63H 3P C10، یکی دیگر از محصولات پرفروش و باکیفیت شرکت چینت الکتریک است که به‌طور ویژه برای محافظت از مدارهای الکتریکی در برابر اختلالات ناشی از اضافه‌بار و اتصال کوتاه طراحی شده است. این کلید، به دلیل استفاده از تکنولوژی مدرن، ساختار مقاوم و استانداردهای بالا، کاربرد گسترده‌ای در انواع مدارهای سه‌فاز در صنایع مختلف دارد. کلیدهای مینیاتوری (Miniature Circuit Breakers) به‌عنوان تجهیزات حیاتی برای ایمنی شبکه برق در مقابل نوسانات جریان، در دسته پرکاربردترین تجهیزات برق صنعتی و خانگی قرار می‌گیرند.

کلید مینیاتوری؛ یک تجهیز اساسی برای ایمنی مدارهای الکتریکی

در مدارهای الکتریکی، وقتی جریان کشی بیش از مقدار مجاز باشد یا اتصالات کوتاه رخ دهد، آسیب جدی به تجهیزات و حتی شبکه برق وارد می‌شود. کلید مینیاتوری یا MCB (Miniature Circuit Breaker) نقش کلیدی در جلوگیری از چنین ناهنجاری‌هایی دارد. در صورت بروز هرگونه خطا، این کلید به صورت خودکار عمل کرده و مدار را قطع می‌کند. کلیدهای مینیاتوری بر اساس نوع استفاده و قدرت قطع جریان طبقه‌بندی می‌شوند و می‌توانند در کاربردهای خانگی، تجاری و صنعتی مورد استفاده قرار گیرند.

کلیدهای مینیاتوری نسبت به فیوزهای قدیمی مزایای متعددی دارند. اگر فیوز دچار خطا شود، نیاز به تعویض دارد، اما کلیدهای مینیاتوری قابلیت بازگشت به وضعیت اولیه را دارند و پس از رفع مشکل قادر به ادامه کار بدون نیاز به جایگزینی خواهند بود. این مزیت، در کنار دقت بالای عملکرد، هزینه‌های نگهداری را به حداقل می‌رساند.

عملکرد کلید مینیاتوری: حفاظت مطمئن در برابر اضافه‌بار و اتصال کوتاه

کلید مینیاتوری NXB-63H 3P C10، از دو مکانیزم حفاظتی اصلی استفاده می‌کند:

1. حفاظت مغناطیسی برای اتصال کوتاه

یکی از خطرترین خطاهای سیستم‌های الکتریکی اتصال کوتاه (Short Circuit) است که باعث افزایش ناگهانی و شدید جریان مدار می‌شود. اگر این خطا به‌موقع کنترل نشود، حرارت بالا و شوک الکتریکی حاصل از آن می‌تواند به تجهیزات، سیم‌کشی و مدار آسیب برساند. در کلید‌های مینیاتوری مانند مدل NXB-63H 3P C10، با عبور جریان بیش‌ از حد، سیم‌پیچ داخلی با قطر بزرگ و تعداد دور کم، میدان مغناطیسی قوی ایجاد می‌کند. این میدان باعث می‌شود که مکانیزم داخلی مدار را فوراً قطع کند و از تشدید آسیب جلوگیری کند.

2. حفاظت حرارتی برای اضافه‌بار

اضافه‌بار (Overload) وضعیتی است که در آن جریان از مقدار تعیین‌شده فراتر می‌رود اما به‌صورت ناگهانی رخ نمی‌دهد. این وضعیت ممکن است در اثر افزایش مصرف برق توسط دستگاه‌ها یا خرابی تجهیزات رخ دهد و موجب داغ شدن مدارها ‌شود. در این شرایط، مکانیزم حرارتی یا بی‌متال کلید مینیاتوری فعال می‌شود. بی‌متال از دو فلز با ضرایب انبساط حرارتی متفاوت تشکیل شده است. زمانی که جریان بیش از حد ادامه یابد، این فلزها گرم شده و خم می‌شوند و باعث قطع مدار می‌شوند. این فرآیند مانع از داغ شدن رساناها و آتش‌سوزی در مدار می‌شود.

ویژگی‌های خاص کلید مینیاتوری 10 آمپر سه پل مدل NXB-63H 3P C10

کلید مینیاتوری سه پل NXB-63H 3P C10، از جمله محصولات پرکاربرد در شبکه‌های برق سه‌فاز است. این کلید با طراحی منحصر‌به‌فرد و ویژگی‌های فنی پیشرفته می‌تواند در بسیاری از کاربردها جایگاه ویژه‌ای داشته باشد.

1. طراحی سه‌پل (Three Pole)

طراحی سه‌پل این کلید، آن را مناسب برای مدارهای برق سه‌فاز ساخته است. در چنین مدارهایی، سه فاز به‌صورت هم‌زمان به بار اعمال می‌شود و کلید مینیاتوری وظیفه حفاظت از هر یک از فازها را دارد. این قابلیت برای تجهیزات صنعتی و دستگاه‌های پرمصرف که با برق سه‌فاز کار می‌کنند، به‌ویژه ژنراتورها و موتورهای الکتریکی، اهمیت دارد.

2. قدرت قطع بالا – 10 کیلوآمپر (10KA)

این مدل دارای قدرت قطع 10 کیلوآمپر است. به این معنی که می‌تواند جریان‌های شدیدی را که در هنگام اتصال کوتاه رخ می‌دهد تا این سقف، بدون کاهش ایمنی و عملکرد به‌طور کامل قطع کند. این ویژگی از بروز خسارات سنگین و آسیب جدی به دستگاه‌ها و تجهیزات جلوگیری می‌کند.

3. جریان نامی – 10 آمپر

جریان نامی این کلید 10 آمپر است که آن را برای مدارهایی با این میزان جریان کاری ایده‌آل می‌سازد. این ظرفیت، کلید را برای بسیاری از کاربردهای خانگی، تجاری و صنعتی سبک مناسب می‌کند.

4. تیپ C – مناسب برای مصارف صنعتی و ترکیبی

این کلید از نوع تیپ C است که معمولاً برای بارهای ترکیبی و تجهیزات صنعتی مانند موتورهای کوچک و دستگاه‌های روشنایی با جریان هجومی اولیه مناسب است. تیپ C می‌تواند جریان‌های 5 تا 10 برابر جریان نامی را بدون قطع بی‌مورد تحمل کند.

5. ولتاژ نامی – 230 ولت AC

این کلید مینیاتوری در مداری با ولتاژ نامی 230 ولت AC به‌خوبی کار می‌کند و برای تجهیزات رایج که در این ولتاژ تغذیه می‌شوند، مناسب است.

6. مقاومت بالا در برابر نوسانات و تغییرات الکتریکی

طراحی باکیفیت مواد مورد استفاده در کلید، این محصول را در برابر تنش‌های مکانیکی و تغییرات محیطی مثل تغییر دما مقاوم ساخته است. این ویژگی باعث افزایش عمر مفید کلید و اطمینان خاطر از کارایی طولانی‌مدت آن می‌شود.

اجزای کلید مینیاتوری NXB-63H 3P C10

کلید مینیاتوری سه پل، از اجزای مشخصی تشکیل شده است که هر یک نقش خاصی را در عملکرد آن ایفا می‌کنند. برخی از این اجزا عبارت‌اند از:

1. اهرم قطع و وصل: برای کنترل دستی کلید.
2. بازوی محرک: فعال‌کننده مکانیزم قطع داخلی.
3. کنتاکت اصلی جریان خروجی: محور اصلی هدایت جریان.
4. ترمینال‌های ورودی و خروجی قدرت: فراهم‌کننده اتصال میان کلید و مدار.
5. بی‌متال: اجزای حفاظتی در برابر اضافه‌بار.
6. سیم‌پیچ قطع: مسئول عملکرد مغناطیسی برای قطع جریان‌های بیش از حد.
7. جرقه‌گیر: جلوگیری از ایجاد جرقه در هنگام قطع مدار.

تجهیزات جانبی کلیدهای مینیاتوری

کلیدهای مینیاتوری، از جمله مدل NXB-63H 3P C10، می‌توانند با تجهیزات جانبی مانند موارد زیر همراه شوند:

• کنتاکت کمکی: برای اعلام وضعیت کلید.
• کنتاکت خطا یا آلارم: اعلام وقوع قطع جریان به دلیل خطا.
• رله آندر ولتاژ: محافظت در برابر افت ولتاژ ناگهانی.
• رله شنت تریپ: امکان قطع مدار از راه دور.
• قفل وضعیت کلید: برای جلوگیری از تغییر وضعیت ناخواسته کلید.

کاربردهای کلید مینیاتوری 10 آمپر سه پل مدل NXB-63H 3P C10

این کلید به دلیل ویژگی‌ها و مشخصات فنی پیشرفته، در کاربردهای متعددی استفاده می‌شود. برخی از مهم‌ترین کاربردهای آن عبارتند از:

1. حفاظت مدارهای سه‌فاز صنعتی:
   مدارهای صنعتی، موتورهای الکتریکی کوچک و دستگاه‌های صنعتی سبک که نیاز به حفاظت دقیق جریان دارند.

2. تابلوهای توزیع برق:
   تابلوهای اصلی و فرعی در ساختمان‌های اداری و تجاری که به انشعاب جریان سه‌فاز نیاز دارند.

3. مدارهای ترکیبی در کارخانه‌ها:
   دستگاه‌هایی که از هم‌زمان از تجهیزات موتوری و روشنایی استفاده می‌کنند.

4. تجهیزات روشنایی صنعتی و تجاری:
   استفاده برای روشنایی انبار صنعتی، ساختمان‌های تجاری یا فروشگاه‌های بزرگ.

مزایای استفاده از کلید مینیاتوری مدل NXB-63H 3P C10

• افزایش ایمنی: جلوگیری سریع از خطاهای اضافه‌بار و اتصال کوتاه باعث کاهش خطر خرابی تجهیزات و حوادث ناخواسته می‌شود.
• صرفه‌جویی اقتصادی: قابلیت استفاده مکرر، هزینه نگهداری را به حداقل می‌رساند.
• مدیریت انرژی مؤثر: امکان حفاظت دقیق از مدارها بدون تأثیر بر عملکرد کل سیستم.
• نصب آسان: طراحی کاربرمحور که نصب سریع و راحت را تسهیل می‌کند.
• طول عمر بالا: مقاومت در برابر تغییرات دما و نوسانات جریان.

مشخصات فنی کلید مینیاتوری NXB-63H 3P C10

• مدل محصول: NXB-63H 3P C10
• جریان نامی: 10 آمپر
• نوع منحنی قطع: تیپ C
• تعداد پل: 3 پل
• ولتاژ کاری نامی: 230 ولت AC
• قدرت قطع: 10 کیلو‌آمپر (10KA)
• مکانیزم عملکرد: بیمتالی (اضافه‌بار) و مغناطیسی (اتصال کوتاه)

کلید مینیاتوری 10 آمپر سه پل مدل NXB-63H 3P C10 یکی از بهترین گزینه‌ها برای حفاظت مدارهای سه‌فاز به شمار می‌رود. با قدرت قطع بالا، عملکرد دقیق و تیپ C که برای بارهای ترکیبی مناسب است، این محصول می‌تواند نیازهای متعددی را در صنایع، ساختمان‌های تجاری و پروژه‌های تخصصی برق برآورده کند. با خرید این کلید، می‌توانید از ایمنی و پایداری مدارهای برق خود اطمینان حاصل کنید.
