کلید مینیاتوری 125 آمپر سه پل DZ158 3P 125A چینت الکتریک

Description

در سیستم‌های الکتریکی، اهمیت استفاده از تجهیزاتی که بتوانند از مدارها و مصرف‌کننده‌ها در برابر خطاهای ناشی از اضافه‌بار و اتصال کوتاه محافظت کنند، بسیار بالاست. یکی از این تجهیزات پرکاربرد، کلید مینیاتوری یا Miniature Circuit Breaker (MCB) است. این کلید به‌عنوان وسیله‌ای کلیدی برای حفاظت از تجهیزات الکتریکی شناخته می‌شود و عملکرد بی‌نقص آن می‌تواند امنیت مدارها و اجزای حساس سیستم را تضمین کند. در این مقاله تلاش می‌کنیم نگاهی جامع و تخصصی به کلید مینیاتوری 125 آمپر سه پل مدل DZ158-3P 125A از شرکت چینت الکتریک داشته باشیم و ویژگی‌ها، کاربردها و مشخصات فنی آن را به تفصیل بررسی کنیم.

کلید مینیاتوری چیست؟ چرا به آن نیاز داریم؟

کلید مینیاتوری، که با مخفف MCB نیز شناخته می‌شود، یک کلید الکترومکانیکی خودکار است که دو وظیفه اصلی دارد:

1. حفاظت حرارتی (Thermal Protection): این عملکرد زمانی فعال می‌شود که جریان عبوری از مدار برای مدتی طولانی از مقدار نامی فراتر رود. به این نوع خطا در اصطلاح اضافه‌بار (Overload) گفته می‌شود. در این حالت، مکانیزم بی‌متال (Bi-metal) داخل کلید مینیاتوری باعث قطع اتوماتیک جریان می‌شود.
2. حفاظت مغناطیسی (Magnetic Protection): این مکانیزم زمانی فعال می‌شود که یک اتصال کوتاه پیش‌آمده و جریان به سرعت و به‌شدت از مقدار نامی بیشتر شود. در این شرایط مکانیزم مغناطیسی داخل کلید به‌سرعت مدار را قطع می‌کند.

کلیدهای مینیاتوری بسته به نوع کاربرد، جریان نامی، تعداد پل و نوع منحنی قطع به دسته‌های مختلف تقسیم می‌شوند. این کلیدها علاوه بر محافظت از مدارها، امکان بازگشت خودکار به حالت اولیه پس از رفع خطا را نیز فراهم می‌کنند که مزیتی بزرگ برای مدارهای الکتریکی محسوب می‌شود.

معرفی کلید مینیاتوری 125 آمپر سه پل مدل DZ158-3P 125A

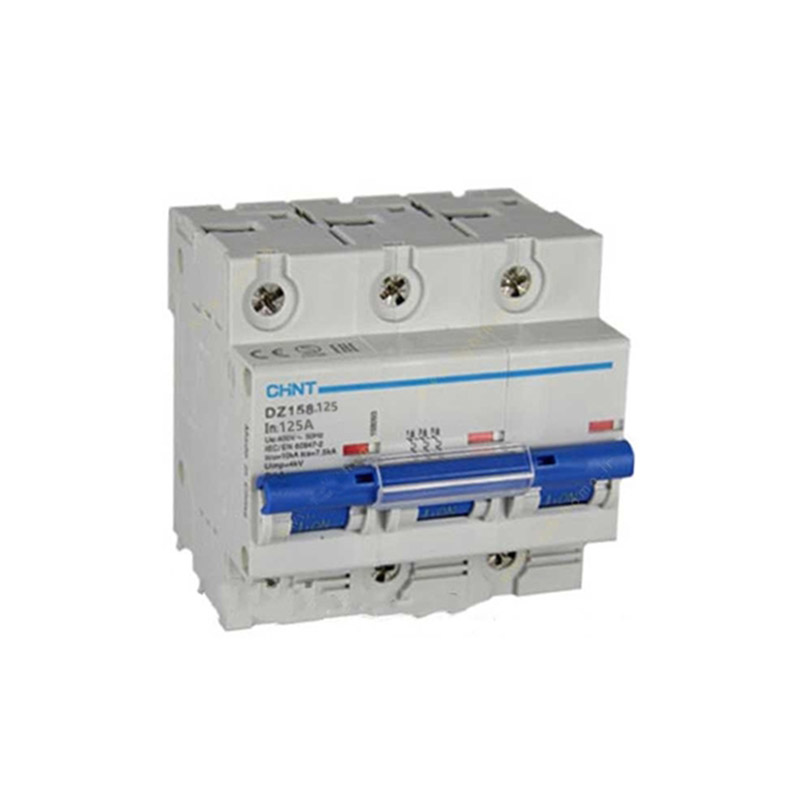

کلید مینیاتوری 125 آمپر سه پل مدل DZ158-3P شرکت چینت الکتریک، یک کلید حفاظتی پرقدرت است که برای استفاده در محیط‌های صنعتی و تجاری طراحی شده است. این کلید با جریان نامی 125 آمپر و قدرت قطع 10 کیلوآمپر، عملکرد بسیار دقیقی را در حفاظت از مدارها ارائه می‌دهد. از مهم‌ترین ویژگی‌های این مدل می‌توان به طراحی سه پل آن اشاره کرد که برای حفاظت از مدارهای سه فاز استاندارد مناسب است.

مشخصات فنی کلید مینیاتوری 125 آمپر سه پل مدل DZ158-3P

• مدل: DZ158-3P
• تعداد پل: 3 پل
• جریان نامی: 125 آمپر
• ولتاژ کاری نامی: 230-400 ولت
• قدرت قطع: 10 کیلوآمپر (10KA)
• مکانیزم حفاظتی: حرارتی (اضافه‌بار) و مغناطیسی (اتصال کوتاه)
• نوع اتصال: از بالا
• دمای عملیاتی: -30 تا +70 درجه سانتی‌گراد
• کاربرد: صنعتی و تجاری

ویژگی‌های برتر کلید مینیاتوری DZ158-3P 125A

این مدل از کلید مینیاتوری شرکت چینت الکتریک، به دلیل ویژگی‌های خاص خود، یک انتخاب ایده‌آل برای محیط‌های صنعتی و پروژه‌هایی است که به حفاظت قابل‌اعتماد نیاز دارند. در ادامه مهم‌ترین ویژگی‌های این محصول بررسی می‌شود:

1. حفاظت جامع در برابر اضافه‌بار و اتصال کوتاه

این کلید قابلیت محافظت از مدارهای الکتریکی را در شرایط اضافه‌بار و اتصال کوتاه فراهم می‌کند. دو مکانیزم حفاظتی آن، یعنی عملکرد حرارتی (بی‌متال) و عملکرد مغناطیسی، مدار را در برابر جریان‌های غیرمجاز ایمن می‌کنند:

• در مواقعی که جریان به‌طور مداوم از حد نامی فراتر رود، حفاظت حرارتی وارد عمل می‌شود و جریان مدار قطع می‌شود تا تجهیزات آسیب نبینند.
• اگر اتصال کوتاه ناگهانی رخ دهد، حفاظت مغناطیسی دستگاه به‌سرعت عمل کرده و مدار را قطع می‌کند.

2. طراحی سه پل – مناسب برای مدارهای سه فاز

کلید DZ158-3P به‌صورت سه پل طراحی شده است که امکان استفاده از آن در مدارهای سه فاز را فراهم می‌کند. این ویژگی به‌خصوص برای محیط‌های صنعتی که بارهای سه فاز دارند بسیار کاربردی است و به توزیع یکنواخت جریان کمک می‌کند.

3. جریان نامی بالای 125 آمپر

این کلید می‌تواند جریان نامی تا 125 آمپر را پشتیبانی کند که آن را برای کاربردهای صنعتی سنگین مناسب می‌نماید. بسیاری از دستگاه‌های الکتریکی پرمصرف به کلیدهایی با سطح تحمل بالا نیاز دارند و کلید DZ158-3P این نیاز را پاسخ می‌دهد.

4. قدرت قطع 10 کیلوآمپر – تضمین ایمنی در شرایط بحرانی

قدرت قطع این کلید برابر با 10 کیلوآمپر (10KA) است. به این معنا که حتی در صورت وقوع خطاهای شدید، مانند اتصال کوتاه با جریان‌های بالا، این کلید عملکرد مطمئن و ایمن خود را حفظ کرده و مدار را قطع می‌کند. این قابلیت از احتمال آسیب به تجهیزات حساس و خطرات بیشتر جلوگیری می‌کند.

5. قابلیت استفاده در شرایط دمایی گسترده

این کلید در دمای عملیاتی منفی 30 تا مثبت 70 درجه سانتی‌گراد عملکرد عالی خود را حفظ می‌کند. این ویژگی باعث می‌شود کلید DZ158-3P برای استفاده در محیط‌های سخت و شرایط آب‌وهوایی متفاوت مناسب باشد.

6. طراحی مقاوم و استاندارد با اتصالات از بالا

اتصالات این کلید از بالا انجام می‌شود که نصب و استفاده از آن را ساده‌تر می‌کند. بدنه این محصول نیز از مواد مقاوم و باکیفیت ساخته شده است که آن را در برابر ضربه، حرارت و شرایط محیطی حفظ می‌کند.

7. ولتاژ نامی 230-400 ولت

این کلید با ولتاژ کاری بین 230 تا 400 ولت طراحی شده است، که استفاده از آن را در مدارهای تک‌فاز و سه‌فاز امکان‌پذیر می‌سازد.

کلیدهای مینیاتوری: انواع و تفاوت‌ها

کلیدهای مینیاتوری از نظر نوع کاربرد، سرعت عملکرد و نوع بار الکتریکی دارای انواع مختلف هستند. در ادامه توضیح مختصری درباره این دسته‌بندی‌ها ارائه شده است:

1. انواع کلیدهای مینیاتوری از نظر وضعیت زمانی قطع:

• تندکار: معمولاً در کاربردهای خانگی استفاده می‌شوند و به سرعت جریان‌های اضافه‌بار و اتصال کوتاه را قطع می‌کنند.
• کندکار: بیشتر در محیط‌های صنعتی استفاده می‌شوند و تأخیر زمانی بیشتری در قطع مدار دارند.

2. انواع کلیدهای مینیاتوری از نظر کاربرد:

• تیپ B: مناسب برای مصارف خانگی و جریان‌های پایین (قطع در جریان 3 تا 5 برابر جریان نامی).
• تیپ C: مناسب برای مصارف صنعتی، قطع در جریان‌های 5 تا 10 برابر جریان نامی.
• تیپ D: مناسب برای کاربردهای خاص صنعتی مانند موتورها و ترانسفورماتورها با جریان‌های 10 تا 20 برابر جریان نامی.
• تیپ K و Z: مناسب برای موتورهای الکتریکی یا بارهای حساس با واکنش سریع به جریان غیرمجاز.

کلید DZ158-3P 125A با طراحی سه‌پل و توان بالا، در دسته کلیدهای کندکار صنعتی (تیپ C یا D) قرار می‌گیرد.

کلید مینیاتوری 125 آمپر سه پل مدل DZ158-3P، محصولی باکیفیت از شرکت چینت الکتریک است که با طراحی مقاوم و عملکرد دقیق خود، تضمینی برای حفاظت از مدارهای صنعتی و تجاری ارائه می‌دهد. این کلید با قدرت قطع بالا، جریان نامی 125 آمپر و حفاظت جامع حرارتی و مغناطیسی، قادر است در برابر شرایط سخت عملکردی پایدار داشته باشد. اگر به دنبال یک کلید مینیاتوری قابل‌اعتماد برای پروژه‌های بزرگ صنعتی یا توزیع برق در سه‌فاز هستید، این محصول می‌تواند یک انتخاب ایده‌آل باشد.
