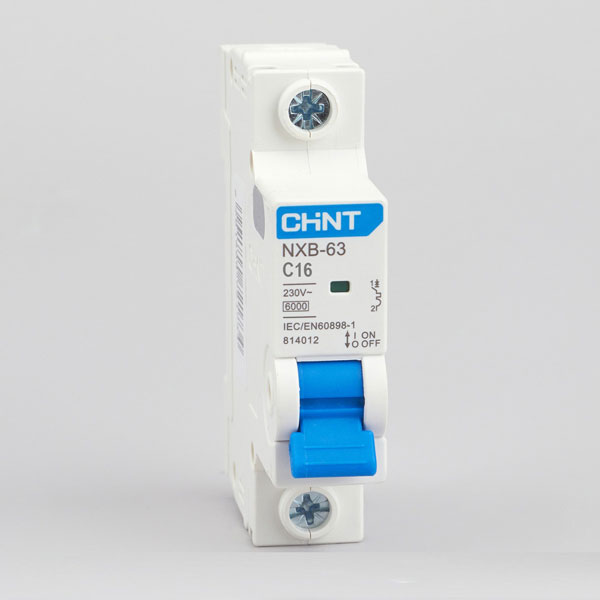

کلید مینیاتوری 16 آمپر تک پل NXB-63H 1P C16 چینت الکتریک

Description

کلید مینیاتوری 16 آمپر تک پل مدل NXB-63H 1P C16 یکی از محصولات با کیفیت و پیشرفته شرکت چینت الکتریک است که با هدف حفاظت از تجهیزات الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی و تولید شده است. این کلید مینیاتوری با عملکرد دقیق، طراحی مقاوم و ویژگی‌های منحصر‌به‌فرد به یکی از انتخاب‌های برتر برای تأمین ایمنی و حفاظت مدارهای تک‌فاز در کاربردهای خانگی، اداری و صنعتی سبک تبدیل شده است.کلیدهای مینیاتوری که با نام اختصاری MCB (Miniature Circuit Breaker) شناخته می‌شوند، ابزاری حیاتی در مدارهای الکتریکی هستند که به صورت خودکار از سیستم در برابر اختلالات ناگهانی محافظت می‌کنند. مدل NXB-63H 1P C16 با جریان نامی 16 آمپر، ولتاژ کاری 220 تا 415 ولت و ظرفیت قطع 6000 تا 10000 آمپر، یکی از گزینه‌های قدرتمند برای حفاظت مدارهای تک‌فاز به شمار می‌رود.این محصول به لطف مکانیزم‌های پیشرفته حفاظتی حرارتی و مغناطیسی و طول عمر بالا، انتخابی ایده‌آل برای مدارهایی است که نیاز به حفاظت دقیق و مطمئن دارند.

عملکرد حفاظتی کلید مینیاتوری

کلید مینیاتوری NXB-63H 1P C16 با استفاده از عملکردهای حرارتی و مغناطیسی، مدارهای الکتریکی را در برابر خطرات و اختلالات محافظت می‌کند:

حفاظت در برابر اتصال کوتاه

اتصال کوتاه پدیده‌ای است که ممکن است در اثر تخریب عایق سیم‌ها، اشتباهات نصب یا آسیب در تجهیزات به وجود آید و باعث عبور جریان غیرطبیعی و بسیار بالا شود. این جریان علاوه بر ایجاد خطر آتش‌سوزی، می‌تواند به مدار و دستگاه‌های متصل‌شده آسیب برساند. کلید NXB-63H 1P C16 با استفاده از مکانیزم مغناطیسی پیشرفته، جریان غیرعادی را بلافاصله شناسایی کرده و مدار را قطع می‌کند.

این ویژگی باعث می‌شود تجهیزات و تأسیسات شما در برابر خسارت‌های جدی، ایمن باقی بمانند.

حفاظت در برابر اضافه‌بار

اضافه‌بار زمانی رخ می‌دهد که جریان الکتریکی عبوری از یک مدار از حد مجاز آن بیشتر شود. این حالت معمولاً زمانی پیش می‌آید که تجهیزات پرمصرف به مدار اضافه شوند یا اجزای سیستم دچار آسیب شوند.

در کلید مینیاتوری مدل NXB-63H 1P C16، مکانیزم حرارتی بی‌متال وظیفه محافظت از مدار را بر عهده دارد. بی‌متال با افزایش جریان و در نتیجه تولید حرارت خم شده و منجر به قطع مدار می‌شود. این عملکرد از گرم شدن بیش از حد سیم‌ها و پیشگیری از خطرات بلندمدت یا کاهش عمر تأسیسات الکتریکی محافظت می‌کند.

مشخصات فنی کلید مینیاتوری 16 آمپر تک پل مدل NXB-63H 1P C16

کلید مینیاتوری مدل NXB-63H 1P C16 با مشخصات فنی متنوع و طراحی بهینه‌شده خود، به عنوان یک انتخاب ایده‌آل برای حفاظت مدارهای مختلف شناخته می‌شود:

• مدل: NXB-63H 1P C16
• جریان نامی: 16 آمپر
• ولتاژ نامی: 220 تا 415 ولت AC
• فرکانس کاری: 50/60 هرتز
• تیپ منحنی قطع: B، C، D
• تعداد قطب: تک پل (1P)
• ظرفیت قطع اتصال کوتاه نامی (Icu): 10KA
• ظرفیت قطع عملکردی (ICS): 6KA تا 10KA
• ولتاژ مقاومت در برابر ضربه (Uimp): 4 کیلوولت
• عمر مکانیکی: 20000 سیکل
• عمر الکتریکی: 10000 سیکل
• نوع: مینی

ویژگی‌های کلید مینیاتوری NXB-63H 1P C16

این کلید مینیاتوری با ویژگی‌های پیشرفته و طراحی صنعتی مدرن، یک ابزار حفاظتی قابل اعتماد است که نیازهای کاربردی مختلف را برآورده می‌کند. از جمله ویژگی‌های برجسته این محصول می‌توان به موارد زیر اشاره کرد:

1. جریان نامی 16 آمپر: این مقدار جریان، مناسب مدارهایی است که با این سطح جریان کار می‌کنند و نیاز به حفاظت مطمئن دارند.

2. ولتاژ کاری 220 تا 415 ولت: این گستره ولتاژ، کلید را به گزینه‌ای ایده‌آل برای استفاده در سیستم‌های تک‌فاز و سه‌فاز تبدیل کرده است.

3. تیپ منحنی B، C و D:

• منحنی B: مخصوص سیستم‌های روشنایی و تجهیزات با جریان راه‌اندازی کم.
• منحنی C: مناسب برای بارهای با جریان راه‌اندازی متوسط مانند پمپ‌ها و موتورها.
• منحنی D: ایده‌آل برای بارهای سلفی سنگین مانند دستگاه‌های صنعتی خاص و ترانسفورماتورها.

4. قدرت قطع بالا (10KA): قابلیت قطع جریان‌های کوتاه‌مدت و شدید، موجب می‌شود که کلید در مدارهای پرریسک کاملاً قابل اعتماد باشد.

5. مقاومت در برابر ضربه‌های ولتاژی (Uimp): توانایی تحمل نوسانات ناگهانی ولتاژ تا 4 کیلوولت برای محافظت از تجهیزات حساس.

6. عمر بالا:

• عمر مکانیکی: بیش از 20000 سیکل بدون نقص، مناسب برای استفاده مکرر.
• عمر الکتریکی: بیش از 10000 سیکل در شرایط عملکرد استاندارد مدار.

7. طراحی مقاوم و ایمن: کلید با استفاده از مواد بادوام و تکنولوژی پیشرفته ساخته شده است که قابلیت مقاومت در برابر حرارت، رطوبت و تنش‌های مختلف را تضمین می‌کند.

8. قابلیت سازگاری: عملکرد در فرکانس‌های 50 و 60 هرتز و انطباق با انواع سیستم‌های برق استاندارد.

9. نصب آسان: قابلیت نصب بر روی ریل DIN، که فرآیند نصب و نگهداری را سریع و ساده می‌کند.

کاربردهای کلید مینیاتوری NXB-63H 1P C16

کلید مینیاتوری 16 آمپر مدل NXB-63H 1P C16 برای طیف وسیعی از کاربردها طراحی شده است و می‌تواند در محیط‌های مختلف مورد استفاده قرار گیرد:

• مدارهای روشنایی خانگی و عمومی: حفاظت از سیستم‌های روشنایی در برابر اضافه‌بار و اتصال کوتاه.
• تجهیزات الکتریکی خانگی: جلوگیری از آسیب به وسایل حساس برقی.
• تابلوهای توزیع فشار ضعیف: مناسب برای نصب در تابلوهای برق خانگی، صنعتی و تجاری.
• مدارهای موتوری و بارهای سلفی کوچک: حفاظت از سیستم‌هایی با راه‌اندازی و جریان متوسط.
• کاربری‌های صنعتی سبک و تجاری کوچک: ایمنی و کارایی در محیط‌های صنعتی و نیمه‌صنعتی.

مزایای کلید مینیاتوری 16 آمپر تک پل مدل NXB-63H

• ایمنی بالا: جلوگیری از آسیب تجهیزات بر اثر اضافه‌بار و اتصال کوتاه مدار.
• دوام و کیفیت: طول عمر بالا و طراحی مقاوم در برابر عوامل مخرب.
• سازگاری گسترده: انطباق با انواع نیازهای الکتریکی خانگی و صنعتی.
• عملکرد مطمئن: ثبات و دقت بالا در قطع مدارهای خطرساز.
• انعطاف در کاربرد: نصب ساده و مناسب برای سیستم‌های مختلف با جریان استاندارد 16 آمپر.

کلید مینیاتوری 16 آمپر تک پل مدل NXB-63H 1P C16 با ویژگی‌های قدرتمند، طراحی ایمن و مقاومت بالا در برابر اختلالات الکتریکی، یکی از گزینه‌های مناسب برای حفاظت از انواع مدارهای الکتریکی در محیط‌های مسکونی، تجاری و صنعتی سبک است. این کلید با استفاده از فناوری پیشرفته و کیفیت ساخت بالا، قادر است در برابر جریان‌های غیرمجاز و خطرات احتمالی حفاظت کامل ارائه دهد. اگر به دنبال محصولی برای ایمنی و محافظت از مدارهای حساس خود هستید، این کلید یکی از انتخاب‌های ایده‌آل خواهد بود.
