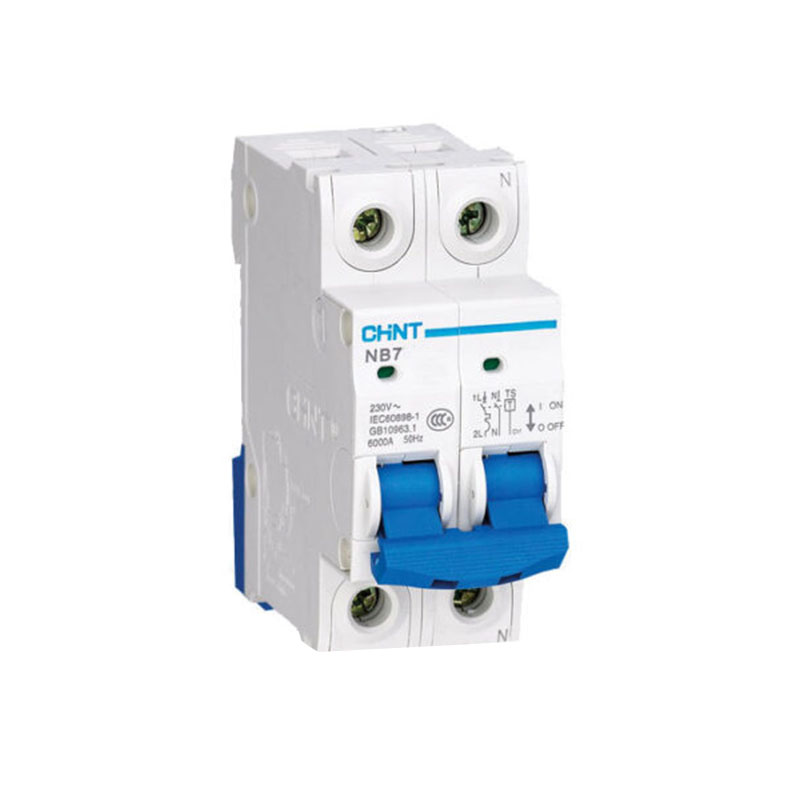

کلید مینیاتوری 16 آمپر دو پل NB7-2P C 16A 6KA چینت الکتریک

Description

کلید مینیاتوری 16 آمپر دو پل NB7-2P C 16A 6KA از جمله محصولات باکیفیت و پرفروش شرکت معتبر چینت الکتریک محسوب می‌شود که با برخورداری از ویژگی‌های فنی پیشرفته و ظرافت طراحی به یکی از انتخاب‌های برتر در زمینه حفاظت از مدارهای الکتریکی تبدیل شده است. این کلید نه تنها برای محافظت از تجهیزات الکتریکی در برابر اضافه‌بار و اتصال کوتاه بسیار کارآمد است، بلکه با توان تحمل قدرت قطع 6 کیلوآمپر، گزینه‌ای ایده‌آل برای استفاده در پروژه‌های صنعتی و خانگی به شمار می‌رود. با توجه به استانداردهای بین‌المللی مانند IEC/EN60898-1، این محصول تضمین کیفیت و ایمنی را برای کاربران فراهم می‌کند.

این کلید با ولتاژ کاری 230/400 ولت AC طراحی شده و به دلیل دو پل بودن، امکان کنترل و محافظت از دو خط برقی را به طور همزمان ممکن می‌سازد. به همین دلیل، در کاربری‌هایی نظیر سیستم‌های تکفاز و یا سه‌فاز که نیاز به حفاظت مدارهایی با سطح بار متوسط وجود دارد، به طور گسترده مورد استفاده قرار می‌گیرد. طراحی آن به گونه‌ای است که نصب آن روی ریل استاندارد DIN به راحتی انجام می‌شود و می‌توان آن را در تابلو برق‌های مختلف به کار برد.

مشخصات فنی کلید مینیاتوری 16 آمپر دو پل مدل NB7-2P C 16A 6KA

• جریان نامی: 16 آمپر
• تعداد پل: دو پل
• نوع عملکرد: تیپ C (کندکار)
• قدرت قطع: 6 کیلوآمپر (6KA)
• ولتاژ کاری: 230/400 ولت AC
• ولتاژ ایزولاسیون: 500 ولت
• مکانیزم حفاظتی: حرارتی (بی‌متال) و مغناطیسی
• استانداردها: IEC/EN60898-1 و IEC/EN60947-2 و UL1077
• درجه حفاظت (IP): IP20
• نوع نصب: نصب سریع بر روی ریل DIN استاندارد
• ابعاد و طراحی: ماژولار، با ابعاد فشرده و سبک

ویژگی‌های کلیدی و مزایای کلید مینیاتوری NB7-2P C 16A

1. حفاظت مطمئن در برابر اضافه‌بار و اتصال کوتاه
   این کلید قادر است به طور همزمان از مدارهای الکتریکی در برابر خرابی‌های ناشی از اضافه جریان‌های بلندمدت (اضافه‌بار) و جریان‌های لحظه‌ای (اتصال کوتاه) محافظت نماید. مکانیزم حفاظتی آن از دو سیستم حرارتی و مغناطیسی تشکیل شده است که عملکردی دقیق و سریع را تضمین می‌کند. در حفاظت حرارتی از تکنولوژی بی‌متال استفاده شده است که جریان‌های بالای نامی (16 آمپر) را شناسایی و مدار را قطع می‌کند. همچنین سیستم مغناطیسی با تشخیص جریان‌های ناگهانی و شدید، بلافاصله وارد عمل شده و از آسیب رسیدن به تجهیزات جلوگیری می‌کند.

2. قدرت قطع بالا (6 کیلوآمپر)
   کلید مینیاتوری مدل NB7-2P C عملکردی عالی در جلوگیری از خطرات ناشی از اتصال کوتاه در مدارهایی با حداکثر شدت جریان 6KA (6000 آمپر) ارائه می‌دهد. این ویژگی آن را برای استفاده در مناطقی که با افت ولتاژ ناگهانی یا نوسانات شدید برقی مواجه هستند، مناسب می‌سازد.

3. کاربرد دو پل
   استفاده از طراحی دو پل باعث شده که این کلید توانایی محافظت از دو خط الکتریکی به طور همزمان را داشته باشد. این ویژگی مخصوصاً در مدارهایی با تجهیزاتی که دو فاز نیاز دارند و یا در برق تکفاز با دو خط مصرفی، بسیار کاربردی است.

4. مکانیزم کندکار (تیپ C)
   این کلید از نوع کندکار با تیپ C است که قطع‌کننده‌های طراحی‌شده برای آن می‌توانند در 5 تا 10 برابر جریان نامی کلید وارد عمل شوند. این ویژگی باعث می‌شود جریان‌های گذرای راه‌اندازی تجهیزات بدون قطع شدن مدار تحمل شوند. به همین دلیل، این نوع کلیدها در تجهیزاتی که شامل بارهای القایی مانند موتورها هستند، عملکرد بسیار بهتری دارند.

5. طراحی ماژولار و نصب آسان
   ابعاد فشرده و طراحی مهندسی‌شده محصول، آن را به گزینه‌ای مناسب برای نصب در تابلوهای برق خانگی و صنعتی تبدیل کرده است. وجود قفل و گیره‌ای استاندارد برای نصب روی ریل DIN، زمان و هزینه عملیات نصب را برای کاربران به حداقل می‌رساند.

6. درجه حفاظت IP20
   این کلید دارای درجه حفاظت IP20 است که از تجهیزات داخلی آن در برابر نفوذ اجسام خارجی مانند سیم و گردوغبار محافظت می‌کند، گرچه برای حفاظت بهتر، استفاده در تابلو برق‌های بسته و ایمن توصیه می‌شود.

کاربردهای کلید مینیاتوری 16 آمپر دو پل NB7-2P

این کلید مینیاتوری با ظرفیت نامی 16 آمپر و قدرت قطع 6 کیلوآمپر، قابلیت استفاده در طیف وسیعی از مصارف تجاری، صنعتی و خانگی را فراهم می‌آورد. از جمله کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

1. ساختمان‌های مسکونی و تجاری
   به‌عنوان یک کلید اصلی یا فرعی برای حفاظت از مدارهای روشنایی، پریزها یا تجهیزات مصرفی با جریان متوسط.

2. تأسیسات صنعتی کوچک و متوسط
   مناسب برای استفاده در تجهیزات موتوری کوچک و مدارهای الکترونیکی که به بارهای القایی یا مقاومتی نیاز دارند.

3. سیستم‌های کنترل و اتوماسیون
   عملکرد دقیق و قطع لحظه‌ای این کلید، آن را به یکی از تجهیزات پرکاربرد در سیستم‌های مدار فرمان و تابلوهای کنترلی تبدیل کرده است.

4. تابلوهای برق فرعی
   این کلید به دلیل طراحی کوچک و قابلیت کاهش فضای اشغال شده، برای تابلو برق‌های فرعی که محدودیت فضا دارند، بسیار مناسب است.

استانداردها و کیفیت ساخت

این محصول مطابق با استانداردهای بین‌المللی زیر طراحی و عرضه شده است:

• IEC/EN 60898-1: برای حفاظت از مدارهای خانگی و مشابه آن.
• IEC/EN 60947-2: مخصوص حفاظت از تجهیزات صنعتی.
• UL 1077: تأیید عملکرد برای کاربردهای خاص و تجهیزات حساس

همچنین بدنه این کلید از مواد مقاوم در برابر حرارت و ضربه ساخته شده است که علاوه بر تضمین ایمنی، دوام و طول عمر بالای آن را نیز تضمین می‌کند. این ویژگی‌ها باعث می‌شود که این کلید در برابر شوک‌های مکانیکی و تغییرات دمایی مقاومت بالایی داشته باشد.

نکات مهم در انتخاب و نصب کلید مینیاتوری

برای نصب و به‌کارگیری صحیح کلید مینیاتوری NB7-2P C 16A، توجه به نکات زیر از اهمیت ویژه‌ای برخوردار است:

1. ظرفیت اتصال کوتاه محل نصب
   حتماً باید بررسی شود که جریان‌های اتصال کوتاه در سیستم برق از ظرفیت قطع کلید (6 کیلوآمپر) بیشتر نباشد.

2. انتخاب نوع مناسب کلید (تیپ C)
   بررسی بار مدار و انتخاب تیپ C برای مدارهایی با بار القایی یا مقاومتی (مانند روشنایی و برخی موتورها) توصیه می‌شود.

3. تطابق با جریان نامی مدار
   اطمینان حاصل کنید که جریان مدار از جریان نامی کلید (16 آمپر) تجاوز نکند تا از قطع بی‌مورد مدار جلوگیری شود.

4. تعداد پل
   توجه شود که این کلید برای مدارهایی که نیاز به حفاظت دو خط همزمان دارند مناسب است.

5. نصب توسط متخصصین
   نصب و راه‌اندازی این کلیدها باید توسط برق‌کاران ماهر و بر اساس دستورالعمل‌های استاندارد اجرا شود تا بهترین عملکرد تضمین شود.

کلید مینیاتوری 16 آمپر دو پل NB7-2P C 16A 6KA از شرکت چینت الکتریک با طراحی پیشرفته، مقاومت بالا و عملکرد دقیق، گزینه‌ای الزام‌آور برای سیستم‌های حفاظت از مدارهای الکتریکی است. ترکیب استانداردهای جهانی، ایمنی بالا، قابلیت نصب آسان و قیمت مقرون‌به‌صرفه، این محصول را به یکی از انتخاب‌های محبوب در بازار تبدیل کرده است. شما می‌توانید از این کلید در طیف وسیعی از کاربردهای خانگی، تجاری و صنعتی بهره‌مند شوید و از حفاظت کامل تجهیزات خود اطمینان حاصل کنید.
