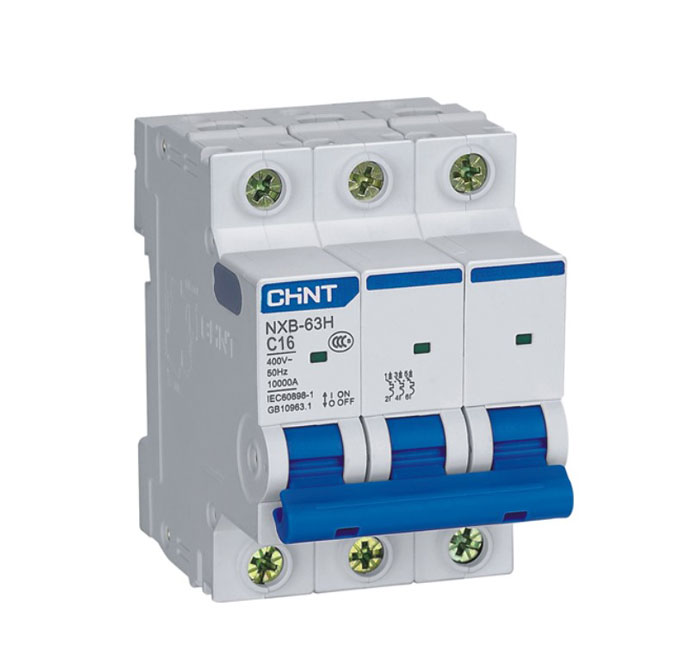

کلید مینیاتوری 16 آمپر سه پل NXB-63H 3P C16 چینت الکتریک

Description

کلید مینیاتوری 16 آمپر سه پل مدل NXB-63H 3P C16 محصولی قدرتمند از شرکت معتبر چینت الکتریک است که به طور خاص برای محافظت از مدارهای الکتریکی در برابر خطراتی مانند اضافه‌بار و اتصال کوتاه طراحی و تولید شده است. این کلید با بهره‌گیری از تکنولوژی پیشرفته و طراحی مقاوم، به یکی از انتخاب‌های اصلی در انواع مدارهای سه‌فاز تبدیل شده است و در صنایع، ساختمان‌های تجاری و تجهیزات حساس مورد استفاده قرار می‌گیرد. کلیدهای مینیاتوری (MCB) با قابلیت کنترل دقیق جریان و قطع اتوماتیک مدار، نقشی کلیدی در ایمنی تجهیزات الکتریکی ایفا می‌کنند.کلیدهای مینیاتوری نسبت به فیوزهای سنتی، مزایای متعددی دارند که از جمله آن‌ها می‌توان به قابلیت استفاده مجدد، عملکرد سریع‌تر، طول عمر بالاتر و انعطاف‌پذیری در نصب و راه‌اندازی اشاره کرد.

عملکرد کلید مینیاتوری NXB-63H 3P C16

کلید مینیاتوری 16 آمپر سه پل NXB-63H 3P C16 حفاظت ایمنی قابل اعتمادی را بر اساس دو مکانیزم اصلی فراهم می‌کند:

1. مکانیزم حرارتی برای حفاظت در برابر اضافه‌بار
   اضافه‌بار زمانی رخ می‌دهد که مقدار جریان عبوری از مدار، از ظرفیت مجاز تعریف شده (در این مدل 16 آمپر) بیشتر شود. این وضعیت باعث داغ شدن مدارهای الکتریکی می‌شود و احتمال آتش‌سوزی یا خرابی تجهیزات را افزایش می‌دهد. در این کلید، سیستم بی‌متال حرارتی وجود دارد که با افزایش دمای حاصل از عبور جریان اضافی، خم شده و مکانیزم قطع مدار را فعال می‌کند. با این فرآیند، مدار در کمترین زمان ممکن قطع شده و از بروز خسارات جلوگیری می‌شود.

2. مکانیزم مغناطیسی برای حفاظت در برابر اتصال کوتاه
   در صورت وقوع اتصال کوتاه و عبور جریان بسیار زیاد در زمانی کوتاه، سیم‌پیچ موجود در کلید مینیاتوری یک میدان مغناطیسی قوی تولید می‌کند که کنتاکت‌های داخلی کلید را به سرعت باز کرده و جریان مدار را قطع می‌کند. سرعت عملکرد این مکانیزم، امکان کنترل و جلوگیری از آسیب‌های احتمالی ناشی از اتصال کوتاه را فراهم می‌کند.

ویژگی‌های کلید مینیاتوری 16 آمپر سه پل مدل NXB-63H 3P C16

کلید مینیاتوری NXB-63H 3P C16 از ویژگی‌های فنی و طراحی خاصی برخوردار است که باعث محبوبیت بالای آن در خطوط توزیع برق صنعتی و تجاری شده است:

1. جریان نامی 16 آمپر
   این کلید برای مدارهایی با جریان کاری حداکثر 16 آمپر طراحی شده است و می‌تواند طیف وسیعی از بارهای الکتریکی را مدیریت کند.

2. سه‌پل (3P)
   به دلیل طراحی سه پل، می‌توان از این کلید برای مدارهای برق سه‌فاز استفاده کرد. این ویژگی برای بارهای بزرگ و تجهیزات سه‌فازی همچون موتورهای صنعتی بسیار اهمیت دارد.

3. منحنی قطع تیپ C
   این کلید دارای منحنی قطع تیپ C است که آن را برای حفاظت بارهای دارای جریان هجومی اولیه، همچون موتورهای الکتریکی و ترانسفورماتورها، ایده‌آل می‌سازد. این مدل قادر است جریان‌هایی با مقدار 5 تا 10 برابر جریان نامی را قبل از قطع شدن تحمل کند.

4. قدرت قطع 10 کیلوآمپر (10KA)
   این کلید توانایی مدیریت جریان‌های اتصال کوتاه تا 10 کیلوآمپر را دارد، بنابراین از ایمنی بالایی در شرایط بحرانی برخوردار است و مانع از آسیب جدی به تجهیزات و مدارها می‌شود.

5. ولتاژ کاری 230/400 ولت AC
   این کلید برای سیستم‌هایی با ولتاژ متغیر بین 230 تا 400 ولت AC مناسب است و می‌تواند در انواع مدارهای خانگی، نیمه‌صنعتی و صنعتی مورد استفاده قرار گیرد.

6. طراحی با دوام و طول عمر بالا
   مواد اولیه باکیفیت و طراحی حرفه‌ای باعث می‌شود این کلید در برابر شوک‌های الکتریکی و مکانیکی عملکرد بسیار پایداری داشته و طول عمر بالایی ارائه دهد.

7. نصب آسان و سریع
   کلید مینیاتوری مدل NXB-63H 3P C16 با قابلیت نصب روی ریل DIN طراحی شده است که فرآیند نصب و راه‌اندازی را سریع‌تر و کارآمدتر می‌کند.

اجزای کلید مینیاتوری NXB-63H 3P C16

این کلید به دلیل طراحی اصولی خود، اجزای مشخصی برای کنترل و حفاظت دارد، از جمله:

• اهرم قطع و وصل دستی: امکان قطع یا وصل دستی مدار را فراهم می‌کند.
• بی‌متال حرارتی: برای حفاظت در برابر اضافه‌بار.
• سیم‌پیچ مغناطیسی: برای حفاظت سریع در برابر اتصال کوتاه.
• کنتاکت‌های اصلی: رساناهای کلیدی که جریان الکتریکی را هدایت می‌کنند.
• ترمینال‌های ورودی و خروجی: برای اتصال ایمن به مدار.
• جرقه‌گیر: خاموش کردن جرقه‌های ایجاد شده هنگام قطع مدار.

کاربردهای کلید مینیاتوری مدل NXB-63H 3P C16

کلید مینیاتوری NXB-63H 3P C16 به دلیل طراحی فنی پیشرفته و ظرفیت جریان 16 آمپر، در کاربردهای گوناگونی استفاده می‌شود:

• تابلو برق صنعتی: حفاظت از سیستم‌های برق سه‌فاز در تجهیزات صنعتی و موتورهای کوچک.
• سیستم‌های توزیع در ساختمان‌ها: قابل استفاده در تابلوهای برق تجاری و اداری، برای حفاظت از مدارهای چندبخشی.
• تجهیزات حساس الکتریکی: جلوگیری از آسیب‌های ناشی از اضافه‌بار و اتصال کوتاه در تجهیزات شامل ژنراتورها و ترانس‌ها.
• سیستم‌های برق شهری و روستایی: استفاده در بخش‌های مختلف شبکه توزیع سه‌فاز.
• مدارهای روشنایی ترکیبی: مناسب برای تجهیزاتی مانند مجموعه‌های روشنایی پرمصرف که نیاز به حفاظت دقیق دارند.

مزایای استفاده از کلید مینیاتوری NXB-63H 3P C16

• ایمنی بالاتر: محافظت دقیق از مدارهای حساس در برابر آسیب‌های ناشی از اتصال کوتاه و اضافه‌بار.
• انطباق با استاندارد بین‌المللی IEC 60898: تأییدکننده کیفیت و عملکرد بالای محصول.
• بازگشت‌پذیری به وضعیت عادی: امکان ریست کردن کلید بدون نیاز به تعویض قطعات پس از بروز خطا.
• عملکرد سریع و بدون تأخیر: جلوگیری از افزایش خسارات ناشی از خطاهای مدار.
• کاهش هزینه‌های نگهداری: به دلیل دوام بالا و عملکرد مطمئن محصول.

مشخصات فنی کلید مینیاتوری NXB-63H 3P C16

• مدل: NXB-63H 3P C16
• جریان نامی: 16 آمپر
• نوع منحنی قطع: تیپ C
• تعداد پل: سه پل (3P)
• ولتاژ کاری: 230/400 ولت AC
• قدرت قطع: 10 کیلوآمپر (10KA)
• حفاظت: حرارتی-مغناطیسی
• ابعاد: استاندارد برای ریل‌های DIN
• جنس بدنه: مقاوم در برابر حرارت و شوک مکانیکی

کلید مینیاتوری 16 آمپر سه پل مدل NXB-63H 3P C16 یکی از بهترین گزینه‌ها برای سیستم‌های سه‌فاز در محیط‌های صنعتی و نیمه‌صنعتی است. این کلید با ویژگی‌هایی نظیر توان قطع 10 کیلوآمپر، جریان نامی 16 آمپر و تیپ C، محافظت ایمنی بالایی را در برابر نوسانات و اختلالات جریان فراهم می‌آورد. استفاده از این محصول در برق‌رسانی سه‌فاز، نه تنها ایمنی تجهیزات را تضمین می‌کند، بلکه باعث افزایش بهره‌وری سیستم‌های الکتریکی می‌شود.
