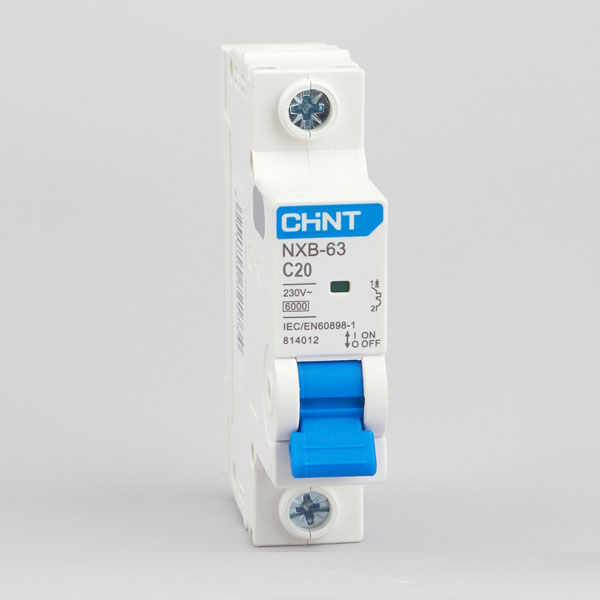

کلید مینیاتوری 20 آمپر تک پل NXB-63H 1P C20 چینت الکتریک

Description

کلید مینیاتوری 20 آمپر تک پل مدل NXB-63H 1P C20 یکی از محصولات بادوام و پرکاربرد شرکت چینت الکتریک است که به منظور حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی و عرضه شده است. این کلید با استفاده از جدیدترین تکنولوژی‌های ایمنی، بهترین عملکرد را در حفاظت از مدارهای تک‌فاز ارائه می‌دهد.کلیدهای مینیاتوری یا MCB (Miniature Circuit Breaker) ابزارهای بسیار حیاتی برای سیستم‌های الکتریکی هستند. مدل NXB-63H 1P C20 با جریان نامی 20 آمپر، ولتاژ کاری 220 تا 415 ولت و ظرفیت قطع 6000 تا 10000 آمپر، عملکرد کاملا بهینه‌ای در کنترل و حفاظت مدارها از خطرات محتمل شامل اضافه‌بار و اتصال کوتاه دارد. این محصول علاوه بر کاربری آسان، به لطف طراحی پیشرفته، طول عمر مکانیکی و الکتریکی بالایی را نیز برای کاربران تضمین می‌کند.

عملکرد پایدار و طراحی ایمن این کلید باعث شده است که این محصول گزینه‌ای مناسب برای کاربردهای خانگی، اداری و صنعتی با نیاز به جریان 20 آمپر باشد.

عملکرد حفاظتی کلید مینیاتوری

کلید مینیاتوری NXB-63H 1P C20 به کمک دو مکانیسم پیشرفته از مدارهای سیستم در برابر خطرات محافظت می‌کند. هر یک از این مکانیسم‌ها طراحی شده‌اند تا مدارها را از شرایط غیرمجاز ایمن نگه دارند:

حفاظت در برابر اتصال کوتاه

اتصال کوتاه یکی از خطرناک‌ترین خطرات الکتریکی است که باعث عبور جریان بسیار بالا از مدار می‌شود و می‌تواند به تجهیزات و سیم‌ها آسیب جدی وارد کند. کلید مینیاتوری NXB-63H 1P C20 با استفاده از مکانیزم مغناطیسی، جریان غیرمجاز ناشی از اتصال کوتاه را در سریع‌ترین زمان ممکن تشخیص داده و مدار را قطع می‌کند. این مکانیسم بلافاصله پس از رخ دادن جریان‌های غیرطبیعی فعال شده و فرآیند را به‌طور خودکار انجام می‌دهد.

حفاظت در برابر اضافه‌بار

اضافه‌بار یکی دیگر از خطراتی است که ممکن است به دلیل استفاده بیش از حد از تجهیزات یا اشکال در خطوط الکتریکی رخ دهد. این وضعیت باعث داغ شدن مدارها و خطرات مرتبط نظیر آتش‌سوزی می‌شود. کلید NXB-63H 1P C20 به کمک سیستم حرارتی بی‌متال، اضافه‌بار را شناسایی کرده و با خم شدن بی‌متال بر اثر گرما، مدار را قطع می‌کند. این ویژگی از گرم شدن بیش از اندازه سیم‌های مدار جلوگیری کرده و جریان الکتریکی را به حالت امن بازمی‌گرداند.

مشخصات فنی کلید مینیاتوری 20 آمپر تک پل مدل NXB-63H 1P C20

کلید مینیاتوری مدل NXB-63H 1P C20 با دارا بودن مشخصات فنی پیشرفته و طراحی کاربردی، انتخابی ایده‌آل برای حفاظت مدارهای پرکاربرد به حساب می‌آید. از جمله مشخصات فنی این محصول می‌توان به موارد زیر اشاره کرد:

• مدل: NXB-63H 1P C20
• جریان نامی: 20 آمپر
• ولتاژ نامی: 220 تا 415 ولت AC
• فرکانس کاری: 50/60 هرتز
• تیپ منحنی قطع: B، C، D
• تعداد قطب: تک پل (1P)
• ظرفیت قطع اتصال کوتاه نامی (Icu): 10KA
• ظرفیت قطع عملکردی (ICS): 6KA تا 10KA
• ولتاژ مقاومت در برابر ضربه (Uimp): 4 کیلوولت
• عمر مکانیکی: 20000 سیکل
• عمر الکتریکی: 10000 سیکل
• نوع: مینی

ویژگی‌های کلید مینیاتوری NXB-63H 1P C20

این کلید با فناوری‌های نوین و طراحی مدرن به گونه‌ای توسعه یافته است که عملکرد حداکثری و حفاظت قابل اطمینانی را به مدارهای الکتریکی ارائه دهد. ویژگی‌های اصلی این محصول شامل موارد زیر است:

1. جریان نامی 20 آمپر: برای حفاظت مدارهای متوسط و پرکاربرد الکتریکی طراحی شده است.

2. ولتاژ کاری 220 تا 415 ولت: سازگار با سیستم‌های تک‌فاز معمولی و سه‌فاز، که ولتاژ استاندارد آنها در این محدوده است.

3. تیپ منحنی B، C و D:

• منحنی B: مناسب برای حفاظت از مدارهای روشنایی یا مدارهای سبک.
• منحنی C: مخصوص مدارهایی با جریان راه‌اندازی متوسط مانند موتورها و پمپ‌ها.
• منحنی D: مناسب برای تجهیزات صنعتی سنگین و مدارهایی با جریان لحظه‌ای بالا.

4. مقاومت در برابر شوک‌های ولتاژی (Uimp): با توان مقاومت در برابر ضربه‌های ناگهانی ولتاژ تا 4 کیلوولت، امنیت دستگاه‌های حساس را تضمین می‌کند.

5. ظرفیت قطع بالا: قدرت قطع جریان‌های شدید و خطرناک را تا 10KA دارد که آن را برای مدارهای دارای احتمال اختلال بسیار امن می‌کند.

6. طول عمر بالا:

• عمر مکانیکی: بیش از 20000 سیکل قطع و وصل.
• عمر الکتریکی: بیش از 10000 سیکل برای عملکرد بهینه در انواع شرایط کاری.

7. تطبیق‌پذیر با فرکانس: توانایی عملکرد در فرکانس‌های کاری 50 و 60 هرتز بدون کاهش بهره‌وری.

8. ساختار مقاوم و بادوام: از مواد مستحکم برای مقاومت در برابر حرارت، رطوبت و تنش‌های مکانیکی ساخته شده است.

9. نصب سریع و ساده: همراه با قابلیت نصب روی ریل DIN که نصب و جابجایی آن را سریع و آسان می‌سازد.

کاربردهای کلید مینیاتوری NXB-63H 1P C20

کلید مینیاتوری 20 آمپر مدل NXB-63H 1P C20 به دلیل ویژگی‌ها و توانایی‌های بالا، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد. برخی از کاربردهای این محصول عبارتند از:

• محافظت از مدارهای روشنایی عمومی و حساس خانگی: جلوگیری از سوختگی تجهیزات و خطرات الکتریکی متعدد.
• تابلوهای برق صنعتی و خانگی: مناسب برای تأمین حفاظت در مدارهای توزیع برق.
• تجهیزات صنعتی متوسط: مراقبت از مدارهایی که به جریان 20 آمپر نیاز دارند.
• سیستم‌های اداری و تجاری: جلوگیری از اختلالات احتمالی مدارهای کامپیوتری و تجهیزات حساس.
• مدارهای موتوری صنعتی: حفاظت از موتورهای کوچک و متوسط که جریان راه‌اندازی بالایی دارند.مزایای کلید مینیاتوری 20 آمپر تک پل مدل NXB-63H

• عملکرد ایمن: تضمین حفاظت در برابر اضافه‌بار و اتصال کوتاه با مکانیسم‌های دقیق.
• کیفیت و دوام بالا: استفاده از مواد باکیفیت که عمر طولانی مکانیکی و الکتریکی را فراهم می‌کند.
• انعطاف‌پذیری: انطباق با شرایط مختلف الکتریکی و محیطی به لطف طراحی پیشرفته.
• نگهداری ساده: نصب آسان و قابلیت استفاده در سیستم‌های استاندارد بدون نیاز به تجهیزات اضافی.
• عملکرد پایدار: ارائه حفاظت قابل اعتماد حتی در شرایط فشار زیاد یا نوسانات شدید.

کلید مینیاتوری 20 آمپر تک پل مدل NXB-63H 1P C20 با صداقت عملکرد و کیفیت ساخت بالا، یکی از بهترین گزینه‌های موجود برای حفاظت از مدارهای الکتریکی خانگی، اداری و صنعتی سبک است. این محصول با ویژگی‌های جذابی همچون ظرفیت قطع بالا، مقاومت در برابر ضربه‌های ولتاژی شدید و طول عمر طولانی، ایمنی و کارایی موردنظر را در مدارهای مختلف تضمین می‌کند. انتخاب این کلید به معنای انتخاب ایمنی، دوام و حفاظت مدار با اطمینان کامل است.
