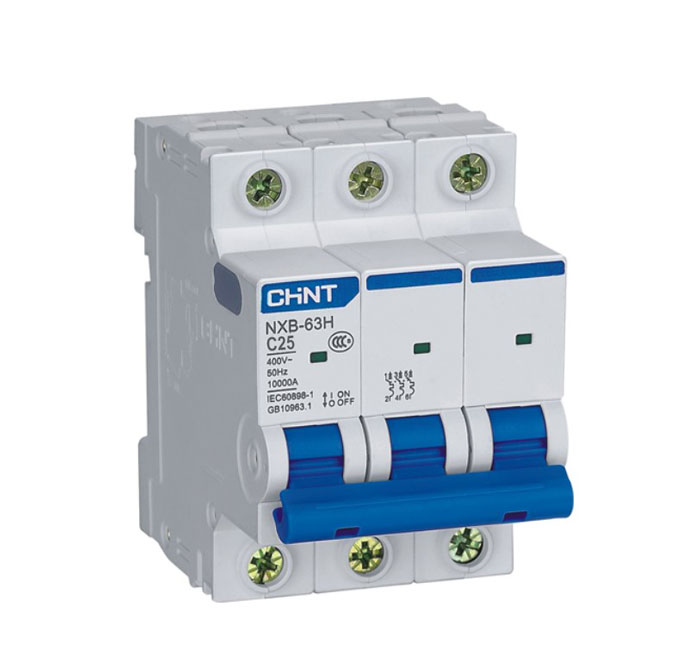

کلید مینیاتوری 25 آمپر سه پل NXB-63H 3P C25 چینت الکتریک

Description

کلید مینیاتوری 25 آمپر سه پل مدل NXB-63H 3P C25، از محصولات پیشرفته و پرکاربرد شرکت معتبر چینت الکتریک است که به ویژه برای حفاظت از مدارهای سه‌فاز در برابر خطراتی نظیر اضافه‌بار و اتصال کوتاه طراحی شده است. این کلید با بهره‌گیری از تکنولوژی روز دنیا، جایگاهی ویژه در سیستم‌های توزیع برق صنعتی و تجاری دارد و به عنوان یک ابزار ایمنی ضروری، حفاظت قابل‌اطمینانی را برای مدارها فراهم می‌کند.

کلیدهای مینیاتوری سری NXB-63H علاوه بر کیفیت ساخت بالا، به دلیل قابلیت‌هایی همچون قدرت قطع فوق‌العاده، سهولت نصب و دوام طولانی‌مدت، در صنایع مختلف و کاربردهای تجاری و خانگی جایگاه ویژه‌ای پیدا کرده‌اند. کلید مینیاتوری 25 آمپر مدل NXB-63H 3P C25 نیز با قدرت عملکرد مطلوب خود، گزینه‌ای کاربردی و مطمئن برای مدارهای دارای بار متوسط تا نسبتاً سنگین محسوب می‌شود.

عملکرد کلید مینیاتوری NXB-63H 3P C25

کلید مینیاتوری مدل NXB-63H 3P C25 به گونه‌ای طراحی شده که می‌تواند مدار را در برابر دو نوع خطای اصلی حفاظت کند:

1. حفاظت حرارتی در برابر اضافه‌بار (Overload):
   اضافه‌بار، زمانی رخ می‌دهد که جریان عبوری از مدار بیش از مقدار جریان نامی 25 آمپر باشد. این وضعیت باعث افزایش بیش از حد دما در سیم‌ها و تجهیزات متصل به مدار می‌شود و می‌تواند خطرات جدی مانند آتش‌سوزی ایجاد کند. کلید مینیاتوری NXB-63H 3P C25، با استفاده از مکانیزم بی‌متال حرارتی، به‌صورت اتوماتیک مدار را قطع می‌کند. زمانی که دمای ناشی از اضافه‌بار به سطح تعیین‌شده می‌رسد، بی‌متال خم شده و مدار را برای جلوگیری از آسیب قطع می‌کند.

2. حفاظت مغناطیسی در برابر اتصال کوتاه (Short Circuit):
   اتصال کوتاه از ایرادات رایج و پرخطر در مدارهای الکتریکی است. این خطا باعث افزایش ناگهانی جریان به مقادیر بسیار بالا می‌شود که می‌تواند صدمات شدیدی به تجهیزات وارد کند. این کلید مینیاتوری به لطف سیستم سیم‌پیچ مغناطیسی داخلی، با ایجاد میدان مغناطیسی قوی، بلافاصله مکانیزم قطع را فعال کرده و رشد غیرعادی جریان را متوقف می‌کند. این ویژگی به جلوگیری از خسارات سنگین و افزایش ایمنی مدار کمک می‌کند.

ویژگی‌های کلید مینیاتوری 25 آمپر سه پل مدل NXB-63H 3P C25

کلید مینیاتوری NXB-63H 3P C25 با ویژگی‌های فنی قدرتمندی که دارد، توانسته است به یکی از محبوب‌ترین کلیدها در سیستم‌های برق سه‌فاز تبدیل شود:

1. جریان نامی 25 آمپر
   این کلید برای مدارهایی طراحی شده است که حداکثر شدت جریان آن‌ها 25 آمپر بوده و نیاز به حفاظت در برابر افزایش جریان و خطاهای رایج دارند.

2. سه‌پل (3P):
   این مدل، از نوع سه‌پل (Three Pole) است، به این معنا که به طور همزمان از هر سه فاز مدار محافظت می‌کند. این ویژگی آن را برای تجهیزات و دستگاه‌های سنگین صنعتی که با برق سه‌فاز کار می‌کنند، ایده‌آل می‌کند.

3. منحنی قطع تیپ C:
   کلید مینیاتوری مدل NXB-63H 3P C25 از نوع تیپ C است که به طور ویژه برای مدارهایی طراحی شده که دارای جریان هجومی اولیه بالا مانند موتورهای الکتریکی یا بارهای القایی هستند. این محصول توانایی تحمل جریان‌های 5 تا 10 برابر جریان نامی را پیش از قطع شدن دارد.

4. قدرت قطع 10 کیلوآمپر (10KA):
   این کلید دارای قدرت قطع 10 کیلوآمپر است. این به این معناست که می‌تواند جریان‌های شدیدی را که بر اثر اتصال کوتاه رخ می‌دهند، بدون هیچ صدمه‌ای مهار کند و از تجهیزات و مدارهای حساس محافظت کند.

5. قابلیت کارکرد در ولتاژهای 230/400 ولت AC:
   کلید مینیاتوری NXB-63H 3P C25 در دو محدوده ولتاژ کاری 230 ولت و 400 ولت AC به خوبی عمل می‌کند. این قابلیت، سازگاری آن را با سیستم‌های صنعتی و تجاری رایج تضمین می‌کند.

6. مواد مستحکم و طراحی مقاوم:
   این کلید از مواد اولیه باکیفیت تولید شده و در برابر عوامل محیطی نظیر تغییرات دما، تنش‌های مکانیکی و شوک‌های الکتریکی به‌شدت مقاوم است. این ویژگی باعث افزایش طول عمر محصول و کاهش هزینه‌های تعمیر و نگهداری می‌شود.

7. نصب آسان و کاربری راحت:
   این کلید مینیاتوری برای نصب روی ریل استاندارد DIN طراحی شده است و با سهولت نصب و اتصال، فرآیند راه‌اندازی آن را بسیار ساده می‌سازد.

اجزای کلید مینیاتوری NXB-63H 3P C25

کلید مینیاتوری، از اجزای دقیق و کارآمدی تشکیل شده که عملکرد مطمئن آن را تضمین می‌کنند:

• اهرم کنترل دستی: برای روشن و خاموش کردن دستی کلید و کنترل وضعیت مدار.
• بی‌متال حرارتی: برای شناسایی و قطع مدار در برابر اضافه‌بار.
• سیم‌پیچ مغناطیسی: برای جلوگیری از خسارات ناشی از اتصال کوتاه.
• کنتاکت‌های داخلی: وظیفه عبور جریان را بر عهده دارند.
• ترمینال‌های ورودی و خروجی: برای اتصال ایمن مدار به کلید استفاده می‌شوند.
• جرقه‌گیر: برای جلوگیری از ایجاد جرقه در هنگام قطع مدار.

کاربردهای کلید مینیاتوری NXB-63H 3P C25

کلید مینیاتوری سه پل مدل NXB-63H 3P C25 به دلیل طراحی پیشرفته و ویژگی‌های استاندارد، در کاربردهای متنوعی استفاده می‌شود:

• تابلو برق صنعتی: برای حفاظت از مدارهای سه‌فاز صنعتی با بارهای حساس و پرمصرف.
• مدارهای روشنایی: مناسب برای سیستم‌های روشنایی پرمصرف در مجتمع‌های بزرگ.
• تجهیزات سه‌فاز موتور‌ها: حفاظت از موتورهای الکتریکی و تجهیزات سنگین صنعتی.
• سیستم‌های توزیع برق تجاری: مناسب برای ساختمان‌های تجاری، برج‌ها و مراکز خرید.
• حفاظت از مدارهای ترکیبی: مناسب برای ترکیب بارهای الکتریکی و موتوری در یک مدار.

مزایای کلید مینیاتوری NXB-63H 3P C25

• ایمنی تضمین‌شده: جلوگیری موثر از صدمات ناشی از اضافه‌بار و اتصال کوتاه.
• عملکرد سریع و بدون تأخیر: قطع مدار در کمترین زمان ممکن برای کاهش آسیب به تجهیزات.
• صرفه‌جویی اقتصادی: عدم نیاز به تعویض مداوم و کاهش هزینه‌های تعمیر و نگهداری.
• انطباق با استانداردهای بین‌المللی: تأیید شده بر اساس استاندارد IEC 60898 برای کارایی و امنیت بالا.
• طول عمر بالا: مقاومت فوق‌العاده در برابر تنش‌های حرارتی و مکانیکی.

مشخصات فنی کلید مینیاتوری NXB-63H 3P C25

• مدل: NXB-63H 3P C25
• جریان نامی: 25 آمپر
• نوع منحنی قطع: تیپ C
• تعداد پل: سه پل (3P)
• قدرت قطع: 10 کیلوآمپر (10KA)
• ولتاژ کاری: 230/400 ولت AC
• حفاظت: بی‌متالی (حرارتی) و مغناطیسی
• جنس بدنه: مقاوم در برابر تنش‌های مکانیکی و حرارتی

کلید مینیاتوری 25 آمپر سه پل مدل NXB-63H 3P C25 یکی از بهترین گزینه‌ها برای حفاظت از مدارهای الکتریکی سه‌فاز در کاربردهای تجاری، صنعتی و روشنایی پرمصرف است. این کلید با طراحی دقیق، قدرت قطع بالا و امکان کار در ولتاژهای مختلف، علاوه بر افزایش ایمنی، بهره‌وری سیستم‌های الکتریکی را نیز به حداکثر می‌رساند. انتخاب این کلید می‌تواند با کاهش هزینه‌های تعمیر و نگهداری، امنیت مدارهای شما را تضمین کند.
