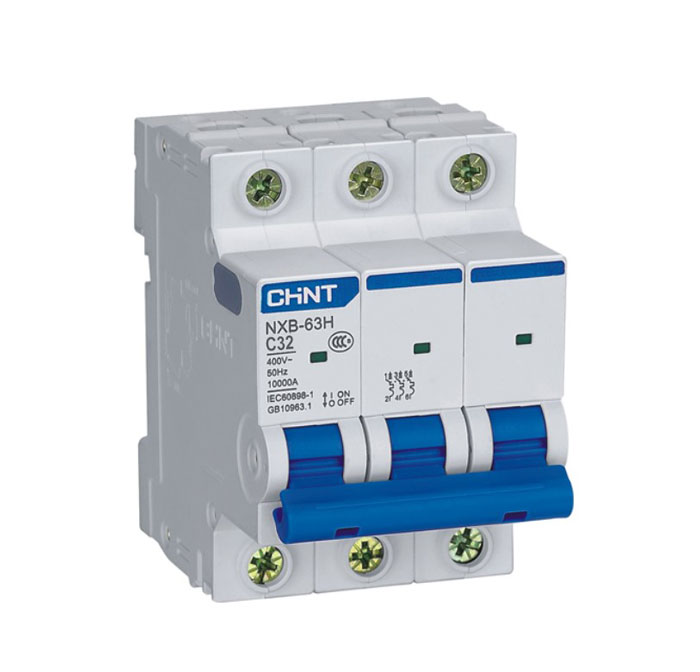

کلید مینیاتوری 32 آمپر سه پل NXB-63H 3P C32 چینت الکتریک

Description

کلید مینیاتوری 32 آمپر سه پل مدل NXB-63H 3P C32، یکی از محصولات باکیفیت و قدرتمند شرکت معتبر چینت الکتریک است که برای حفاظت از مدارهای سه‌فاز در مواقعی که مدار در معرض خطراتی همچون اضافه‌بار یا اتصال کوتاه قرار دارد، طراحی شده است. این کلید مینیاتوری، با استفاده از فناوری روز، توانسته است استانداردهای بین‌المللی را رعایت کند و به یکی از انتخاب‌های برتر در مدارهای توزیع صنعتی و تجاری تبدیل شود.این کلید به طور خاص برای مدارهایی طراحی شده که شدت‌جریان‌های بالاتری را تحمل می‌کنند. عملکرد دقیق، کیفیت ساخت بالا، و طول عمر طولانی از ویژگی‌هایی است که باعث شده مدل NXB-63H 3P C32 به ابزاری ضروری برای حفاظت از مدارهای سه‌فاز در صنایع مختلف، ساختمان‌های تجاری و حتی بعضی سیستم‌های خانگی تبدیل شود.

عملکرد کلید مینیاتوری NXB-63H 3P C32

کلید مینیاتوری سه پل مدل NXB-63H 3P C32 به گونه‌ای طراحی شده که می‌تواند مدار را در برابر دو نوع خطای اصلی محافظت کند:

1. حفاظت در برابر اضافه‌بار (Overload):
   زمانی که جریان عبوری از مدار از مقدار مجاز 32 آمپر فراتر رود، اضافه‌بار رخ می‌دهد. این حالت می‌تواند باعث آسیب‌دیدگی سیم‌کشی و تجهیزات متصل به مدار شود یا حتی خطراتی مانند آتش‌سوزی ایجاد کند. این کلید از طریق مکانیزم بی‌متال حرارتی، به صورت خودکار مدار را قطع کرده و از بروز چنین مشکلاتی جلوگیری می‌کند. نوار بی‌متال در برابر حرارت ناشی از جریان اضافی واکنش نشان داده و مدار را برای جلوگیری از آسیب‌های جدی خاموش می‌کند.

2. حفاظت در برابر اتصال کوتاه (Short Circuit):
   اتصال کوتاه، یک خطا در مدار است که جریان‌های بسیار بالایی را به‌صورت لحظه‌ای ایجاد می‌کند. این وضعیت می‌تواند باعث خرابی تجهیزات و خطرات جدی شود. این کلید از طریق سیم‌پیچ مغناطیسی پیشرفته، می‌تواند خیلی سریع میدان مغناطیسی لازم را برای قطع کردن جریان ایجاد کرده و اتصال مدار را به سرعت متوقف کند. این ویژگی باعث جلوگیری از صدمات بزرگ به تجهیزات و ایمنی بیشتر مدار می‌شود.

ویژگی‌های کلید مینیاتوری 32 آمپر سه پل مدل NXB-63H 3P C32

کلید مینیاتوری NXB-63H 3P C32 دارای ویژگی‌های فنی برجسته و طراحی خاصی است که آن را به گزینه‌ای مناسب برای کاربردهای سه‌فاز تبدیل کرده است:

1. جریان نامی 32 آمپر:
   این کلید برای مدارهایی طراحی شده که حداکثر شدت جریان آن‌ها 32 آمپر بوده و بارهای بالاتری را تحمل می‌کنند.

2. سه پل (3P):
   طراحی سه‌پل این کلید به آن اجازه می‌دهد تا به طور همزمان از هر سه فاز در مدارهای برق سه‌فاز محافظت کند. این ویژگی این کلید را برای حفاظت از مدارهای سه‌فاز در صنایع و تجهیزات پرمصرف بسیار ایده‌آل می‌سازد.

3. منحنی قطع تیپ C:
   مدل NXB-63H 3P C32 یک کلید تیپ C است، بدین معنا که توانایی تحمل جریان‌های هجومی اولیه بالا (بین 5 تا 10 برابر جریان نامی) را دارد. این ویژگی برای تجهیزاتی مانند موتورهای الکتریکی و بارهای القایی که هنگام راه‌اندازی نیاز به جریان بالایی دارند، انتخاب مناسبی است.

4. قدرت قطع بالا (10 کیلوآمپر):
   کلید مینیاتوری NXB-63H 3P C32 با قدرت قطع 10 کیلوآمپر (10KA)، قابلیت مقابله با مشکلاتی همچون اتصال کوتاه و مهار جریان‌های بالا را دارد. این ویژگی باعث می‌شود تا تجهیزات حساس شما در برابر آسیب ناشی از این شرایط محافظت شوند.

5. کارکرد در ولتاژهای 230/400 ولت AC:
   این کلید در محدوده ولتاژهای 230 و 400 ولت AC به خوبی کار می‌کند و می‌تواند در اکثر مدارهای خانگی، تجاری و صنعتی که به ولتاژهای استاندارد نیاز دارند، مورد استفاده قرار گیرد.

6. مواد مقاوم و طراحی بادوام:
   جنس بدنه این کلید از مواد اولیه‌ای ساخته شده که در برابر تنش‌های مکانیکی، شوک‌های حرارتی، و تغییرات ناگهانی جریان مقاوم است. این ویژگی دوام و طول عمر بالای کلید را تضمین می‌کند.

7. نصب سریع و کاربری آسان:
   این کلید به لطف طراحی استاندارد، قابل نصب بر روی ریل DIN بوده و روند نصب آن بسیار ساده و سریع انجام می‌شود.

اجزای کلید مینیاتوری NXB-63H 3P C32

این کلید به گونه‌ای طراحی شده است که هر جزء آن نقش خاصی را در عملکرد ایمن دستگاه ایفا می‌کند:

• اهرم دستی: برای کنترل و قطع و وصل نمودن مدار به صورت دستی کاربرد دارد.
• بی‌متال حرارتی: جهت شناسایی جریان اضافی برای قطع مدار در برابر اضافه‌بار عمل می‌کند.
• سیم‌پیچ مغناطیسی: برای واکنش سریع در برابر جریان‌های بالا ناشی از اتصال کوتاه.
• کنتاکت‌های اصلی: وظیفه عبور جریان را در مدار ایفا می‌کنند.
• ترمینال‌های ورودی و خروجی: برای اتصال ایمن مدار به کلید طراحی شده‌اند.
• جرقه‌گیر: مانع از ایجاد جرقه حین قطع یا وصل مدار می‌شود.

کاربردهای کلید مینیاتوری NXB-63H 3P C32

به دلیل طراحی پیشرفته و جریان نامی 32 آمپر این کلید، می‌توان آن را در موارد مختلفی به‌کار برد:

• حفاظت از تابلوهای برق صنعتی و نیمه‌صنعتی که بارهای بالایی دارند.
• استفاده در مدارهای روشنایی پرمصرف برای تأمین ایمنی در برابر خطاهای الکتریکی.
• مناسب برای حفاظت از سیستم‌های برق سه‌فاز در کارگاه‌ها، تجهیزات صنعتی و ساختمانی.
• حفاظت از تجهیزات موتوردار صنعتی شامل الکتروموتورها و ترانسفورماتورها که به جریان بالا در زمان شروع به کار نیاز دارند.
• استفاده در شبکه‌های توزیع برق تجاری و اداری برای تأمین ایمنی مدارها در برابر اضافه‌بار و اتصال کوتاه.

مزایای کلید مینیاتوری NXB-63H 3P C32

• ایمنی کامل: عملکرد سریع و دقیق برای مهار خطاهای مدار و حفاظت از تجهیزات حساس.
• طول عمر بالا: طراحی مقاوم که استفاده بلندمدت و کاربرد ایمن را تضمین می‌کند.
• کاهش هزینه‌های نگهداری: به دلیل قابلیت بازگشت‌پذیری و دوام بالا در برابر عوامل محیطی.
• تطابق با استاندارد جهانی IEC 60898: که بیانگر سطح بالای کیفیت و امنیت محصول است.
• کارایی بالا و پاسخ سریع: جلوگیری از انتشار خطا در سراسر سیستم و کاهش خسارات مالی و فنی.

مشخصات فنی کلید مینیاتوری NXB-63H 3P C32

• مدل: NXB-63H 3P C32
• جریان نامی: 32 آمپر
• نوع منحنی قطع: تیپ C
• تعداد پل: سه پل (3P)
• قدرت قطع: 10 کیلوآمپر (10KA)
• ولتاژ کاری: 230/400 ولت AC
• حفاظت: حرارتی و مغناطیسی
• جنس بدنه: مقاوم در برابر شوک و تنش‌های مکانیکی

کلید مینیاتوری 32 آمپر سه پل مدل NXB-63H 3P C32، با طراحی دقیق، ظرفیت جریان بالا و ویژگی‌های حفاظتی پیشرفته، یکی از بهترین گزینه‌ها برای حفاظت از مدارهای الکتریکی سه‌فاز در صنایع مختلف، ساختمان‌ها و تجهیزات حساس است. این کلید با قدرت قطع بالا، مقاومت در مقابل شرایط سخت و نصب آسان، امنیت و کارایی سیستم‌های برقی شما را تضمین می‌کند و هزینه‌های ناشی از خرابی و تعمیرات را به حداقل می‌رساند.
