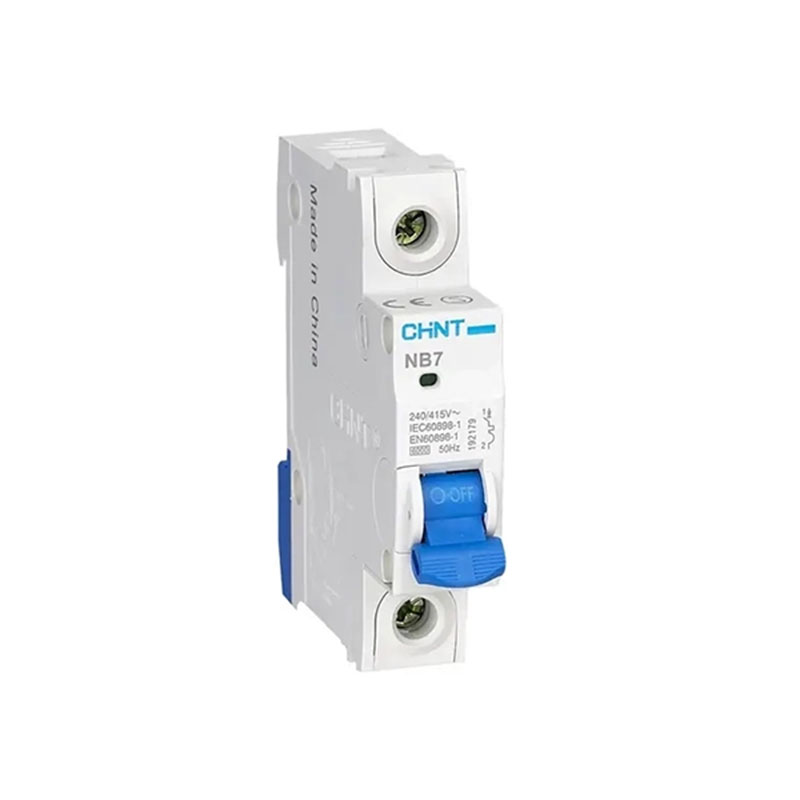

کلید مینیاتوری 63 آمپر تک پل NB7-1P C 63A 4.5 KA چینت الکتریک

Description

کلید مینیاتوری 63 آمپر تک پل مدل NB7-1P C 63A 4.5 KA از شرکت چینت الکتریک یکی از تجهیزات حفاظتی ضروری است که برای محافظت از مدارهای تکفاز طراحی شده است. این کلید با به‌کارگیری فناوری‌های نوین و طراحی مهندسی، توانسته است به یکی از محصولات پرطرفدار در صنایع و برق ساختمان تبدیل شود. کلید مینیاتوری 63 آمپر با برخورداری از قدرت قطع بالا، حفاظت موثر و عملکرد قابل اعتماد، ایمنی بیشتری را برای مدارهای خانگی و صنعتی فراهم می‌کند. این کلید گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به تحمل جریان بالا و محافظت از تجهیزات در برابر اضافه جریان و اتصال کوتاه دارند.

ویژگی‌های کلید مینیاتوری 63 آمپر چینت مدل NB7

1. ظرفیت جریان بالا:
   این کلید با جریان نامی 63 آمپر، توانایی حمایت از مدارهایی با بارهای بالای الکتریکی را دارد و معمولاً در صنایع و تأسیسات بزرگ به کار می‌رود.

2. قدرت قطع 4.5 کیلو‌آمپر:
   قادر به مقابله با جریان‌های اتصال کوتاه تا 4.5 کیلوآمپر است که به طور ویژه برای حفاظت از تجهیزات در برابر خطرات ناشی از اتصال کوتاه طراحی شده است.

3. عملکرد کندکار (نوع C):
   مناسب برای بارهای القایی و مدارهایی که جریان‌های راه‌اندازی بالایی دارند. نوع C به کلید اجازه می‌دهد که در برابر افزایش گذرا و کوتاه‌مدت جریان مقاومت کند و فقط در صورت افزایش طولانی مدت جریان مدار را قطع نماید.

4. طراحی تک پل:
   مناسب برای حفاظت از فاز مثبت در سیستم‌های تکفاز و به دلیل ساختار ساده، ارزان‌تر و کاربردی‌تر از مدل‌های چند پل است.

5. نصب آسان و سریع:
   به دلیل طراحی ماژولار و استانداردسازی برای نصب روی ریل DIN، نصب این کلید در تابلوهای برق به‌راحتی و با صرف کمترین زمان انجام می‌شود.

6. ساختار بادوام و ایمن:
   ساخته شده از مواد مقاوم در برابر حرارت و شعله که عمر مفید و طولانی مدتی را تضمین می‌کند و حفاظت بیشتری در برابر شرایط محیطی دشوار ارائه می‌دهد.

مشخصات فنی کلید مینیاتوری NB7-1P C 63A

• جریان نامی: 63 آمپر
• قدرت قطع: 4.5 کیلو‌آمپر
• نوع عملکرد: کندکار (نوع C)
• تعداد پل: تک پل (1P)
• نوع نصب: روی ریل DIN
• ولتاژ کاری: 230 ولت (تکفاز)
• کاربرد: حفاظت در برابر اضافه بار و اتصال کوتاه

عملکرد کلید مینیاتوری و مکانیزم حفاظتی

کلید مینیاتوری یا MCB (Miniature Circuit Breaker) با بهره‌گیری از مکانیزم‌های خاص، دو نوع از مهم‌ترین خطاهای الکتریکی یعنی اضافه بار و اتصال کوتاه را شناسایی و کنترل می‌کند:

1. اضافه بار (Overload):
   با تشخیص افزایش بیش از حد جریان توسط یک نوار بیمتالیک، کلید عمل کرده و جریان برق را به منظور جلوگیری از داغ شدن و آسیب به مدارها قطع می‌کند.

2. اتصال کوتاه (Short Circuit):
   یک سیم‌پیچ با مقاومت کم و قطر زیاد درون کلید، اتصال کوتاه را شناسایی می‌کند و با قطع سریع جریان، از بروز حوادث خطرناک همچون جرقه یا آتش‌سوزی جلوگیری می‌کند.

دلایل انتخاب کلید مینیاتوری 63 آمپر NB7 چینت

1. افزایش ایمنی مدار:
   این کلید با قدرت عملکرد بالا، خطرات مربوط به اضافه جریان و اتصال کوتاه را به حداقل می‌رساند و امنیت مدارها را تضمین می‌کند.

2. کارآیی و عملکرد اطمینان‌بخش:
   طراحی و ساخت بر اساس استانداردهای بین‌المللی، به عملکرد پایدار و قابل اعتمادی در تمام شرایط کمک می‌کند.

3. کاربری گسترده و انعطاف‌پذیری بالا:
   به سبب نوع عملکرد کندکار، این کلید در گستره وسیعی از کاربردها شامل صنایع، منازل و تأسیسات تجاری به خوبی پاسخگو است.

4. نصب و نگهداری ساده:
   به دلیل ساختار ماژولار و نصب آسان روی ریل DIN، استفاده از این کلید حتی برای کاربران کم‌تجربه نیز امکان‌پذیر است.

کاربردهای کلید مینیاتوری NB7-1P C 63A

1. حفاظت از مدارهای روشنایی بزرگ:
   در ساختمان‌ها و کارخانه‌هایی که نیاز به مدارهای روشنایی وسیع دارند، این کلید حفاظت لازم را فراهم می‌کند.

2. مدارهای صنعتی:
   طراحی شده برای استفاده در سیستم‌های صنعتی مانند موتورهای القایی و ماشین‌آلات با جریان بالا.

3. تابلوهای توزیع:
   استفاده به عنوان کلید اصلی و فرعی در سیستم‌های توزیع برق برای حفاظت از دستگاه‌های مختلف.

4. سیستم‌های تهویه مطبوع:
   برای محافظت از سیستم‌های تهویه و سرمایش نظیر کولرها و تهویه‌ها.

5. کاربردهای تأسیساتی و تجاری:
   در مراکز تجاری و صنعتی، ساختمان‌های بزرگ، مدارس و بیمارستان‌ها استفاده می‌شود.

نکات نصب و ایمنی

• نصب در محیط‌های استاندارد:
  کلید باید در محلی نصب شود که عاری از گردوغبار، رطوبت بالا و عوامل خورنده باشد.

• اطمینان از جریان نامی:
  جریان مدار نباید از 63 آمپر تجاوز کند تا کلید به درستی عمل کند و از آسیب دیدگی جلوگیری شود.

• برنامه‌ریزی برای تعمیر و نگهداری منظم:
  بازرسی‌های دوره‌ای می‌توانند از کاهش کارایی یا خرابی جلوگیری کنند و عمر مفید کلید را افزایش دهند.

• هماهنگی با سایر تجهیزات حفاظتی:
  برای حفاظت جامع‌تر، می‌توان این کلید را به همراه کلید محافظ جان و دیگر تجهیزات حفاظتی استفاده کرد.

کلید مینیاتوری 63 آمپر NB7-1P C چینت، با توجه به طراحی بهینه و فناوری‌های مدرن، یکی از بهترین انتخاب‌ها برای حفاظت از مدارهای الکتریکی است. این محصول با بهره‌گیری از عملکرد دقیق و ایمنی بالا، گزینه‌ای مطمئن برای استفاده در محیط‌های مختلف صنعتی، تجاری و مسکونی به شمار می‌آید.
