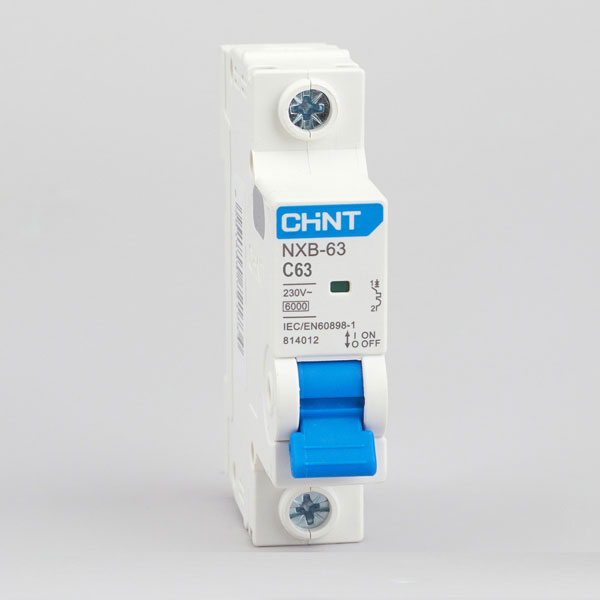

کلید مینیاتوری 63 آمپر تک پل NXB-63H 1P C63 چینت الکتریک

Description

کلید مینیاتوری یا Miniature Circuit Breaker (MCB) یکی از مهم‌ترین تجهیزات ایمنی در سیستم‌های الکتریکی صنعتی، تجاری و خانگی است که از مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. این کلیدها از نوع کلیدهای الکترومکانیکی خودکار به شمار می‌آیند و نقش حیاتی در جلوگیری از آسیب به تجهیزات و کاهش خطراتی مانند آتش‌سوزی یا تخریب مدارها ایفا می‌کنند. یکی از ویژگی‌های برجسته کلیدهای مینیاتوری این است که قابل تنظیم نیستند، اما به‌ سبب نوع خاص حفاظت و عملکرد خود، همچنان انتخابی ایمن و پرکاربرد برای محافظت از مدارها هستند.محصول موردنظر از شرکت چینت الکتریک از دسته کلیدهای تک‌پل (1P) با قدرت قطع 10 کیلوآمپر و ولتاژ نامی 230 ولت AC بوده که قابلیت اطمینان بالایی در جلوگیری از آسیب‌های ناشی از اضافه‌بار و اتصال کوتاه ارائه می‌دهد. این کلیدها به دلیل بهره‌گیری از فناوری‌های حفاظتی پیشرفته و طراحی مهندسی‌شده، برای سیستم‌های الکتریکی خانگی و تجهیزات صنعتی جریان پایین انتخابی هوشمندانه به شمار می‌روند.

وظایف و نحوه عملکرد کلید مینیاتوری

برای درک بهتر عملکرد کلیدهای مینیاتوری، می‌توان آنها را به دو بخش حفاظت در برابر اتصال کوتاه و جریان اضافه بار تقسیم کرد. این دو مکانیزم در قلب طراحی کلیدهای مینیاتوری قرار گرفته‌اند و تضمین‌کننده ایمنی مدارات هستند.

حفاظت در برابر اتصال کوتاه

اتصال کوتاه زمانی رخ می‌دهد که جریان عبوری از مدار به طور ناگهانی و به مقدار قابل توجهی افزایش یابد. این افزایش ناگهانی شدت جریان می‌تواند باعث تخریب کامل مدارها، داغ شدن بیش از حد سیم‌ها، ایجاد حرارت زیاد و حتی خطر آتش‌سوزی شود. مکانیزم حفاظتی در کلید مینیاتوری برای شناسایی و قطع این جریان مخرب به صورت الکترومغناطیسی طراحی شده است.

در این فرآیند، سیم‌پیچ خاصی که دارای دور کم و قطری بالا است، به محض تشخیص عبور جریان بیش از حد تعیین‌شده، میدان مغناطیسی قدرتمندی ایجاد می‌کند که بلافاصله باعث فعال شدن مکانیسم قطع‌کننده کلید می‌شود. بنابراین، این حفاظت مغناطیسی از بروز خسارات ناگهانی جلوگیری کرده و مدار را قطع می‌کند.

حفاظت در برابر جریان اضافه بار

در شرایط عادی، ممکن است مدارات به دلیل اتصال مصرف‌کننده‌های بیشتر از حد مجاز یا جریان‌های اضافی کوچک، دچار تنش شوند. به این حالت اضافه بار می‌گویند. حفاظت در برابر اضافه‌بار در کلیدهای مینیاتوری به کمک مکانیزم بی‌متال حرارتی انجام می‌شود.

بی‌متال از دو قطعه فلزی با ضریب انبساط حرارتی متفاوت تشکیل شده است. وقتی جریان عبوری با شدت بالا برای مدت ‌طولانی از کلید بگذرد، حرارت ایجاد شده فلزات بی‌متال را خم می‌کند. این خم شدن منجر به قطع ارتباط برق با مدار می‌شود. نتیجه این فرآیند، پیشگیری از تخریب تدریجی تجهیزات متصل به مدار است.

محدودیت‌ها و جایگزین‌ها

دقت داشته باشید که کلیدهای مینیاتوری قابلیت مشخصی در تحمل و قطع جریان دارند. به دلیل محدودیت در دامنه جریان قطع اتصال کوتاه، نمی‌توان از آنها برای کاربردهایی که نیازمند جریان‌های فوق‌العاده بالا هستند استفاده کرد. برای اینگونه مصارف، از کلیدهای اتوماتیک کامپکت (MCCB) استفاده می‌شود که دامنه جریان قطع اتصال کوتاه آنها بسیار بالاتر است و توان مصرفی بیشتری را پشتیبانی می‌کنند.

معرفی تیپ‌های مختلف کلید مینیاتوری

یکی از جنبه‌های کلیدی در انتخاب کلیدهای مینیاتوری، نوع تیپ کلید است. این تیپ‌ها براساس محدوده عملکرد و حساسیت در برابر نوسانات جریان طبقه‌بندی شده‌اند. برای انتخاب صحیح، باید کاربرد و نوع مصرف هر کلید را در نظر گرفت.

• تیپ B (تندکار):
  این تیپ بیشتر برای تجهیزات خانگی و سیستم‌های روشنایی با ضریب اتصال کوتاه پایین طراحی شده است. در اضافه‌بار لحظه‌ای بین 3 تا 5 برابر جریان نامی مدار، به سرعت وارد عمل شده و جریان را قطع می‌کند. به همین دلیل، این تیپ به نام “تیپ روشنایی” نیز شناخته می‌شود.

• تیپ C (کندکار):
  کلیدهای تیپ C مناسب مصارف عمومی شامل موتورهای الکتریکی با توان کم هستند. این کلیدها در محدوده اضافه‌بار بین 5 تا 10 برابر جریان نامی عمل قطع را انجام می‌دهند و به دلیل عملکرد دقیق‌تر در برابر افزایش جریان، به “تیپ موتوری” معروف‌اند.

• تیپ D (بسیار کندکار):
  این تیپ قابلیت تحمل جریان‌های بالایی دارد (10 تا 20 برابر جریان نامی) و برای ترانسفورماتورها و دستگاه‌هایی با نوسانات شدید جریان، مانند تجهیزات اشعه ایکس مناسب است. استفاده از این تیپ برای مصارف خانگی توصیه نمی‌شود.

• تیپ K (قدرت):
  این کلیدها حساسیت بیشتری از تیپ D دارند و برای مدارات قدرت صنعتی مانند موتورهای بزرگ و بارهای سلفی یا موتوری طراحی شده‌اند. محدوده اضافه‌بار این تیپ بین 8 تا 20 برابر جریان نامی است.

• تیپ Z (حساس‌ترین):
  به دلیل حساسیت بسیار بالا به جریان‌های کوچک (2 تا 3 برابر جریان نامی)، این کلیدها برای حفاظت از ابزار دقیق و تجهیزات حساس الکترونیکی استفاده می‌شوند. این نوع کلیدها کوچک‌ترین نشتی یا اضافه جریان را شناسایی و مدار را قطع می‌کنند.

ویژگی‌ها و کاربردهای کلید مینیاتوری تیپ C

کلید مینیاتوری تیپ C از محبوب‌ترین و پرکاربردترین انواع این تجهیزات است. این نوع کلید به‌واسطه عملکرد در محدوده 5 تا 10 برابر جریان نامی خود، گزینه‌ای مناسب برای تجهیزات موتوری کوچک، سیستم‌های خانگی و برخی کاربردهای صنعتی است. از آنجایی که تیپ C در برابر جریان‌های هجومی ناگهانی حساس نیست، می‌تواند برای موتورهای الکتریکی با راه‌اندازی جریان بالا و روشنایی عمومی پرمصرف انتخابی کارآمد باشد.

مشخصات اصلی محصول

محصول موردنظر از سری تک‌پله (1P) و دارای منحنی قطع تیپ C است. شرکت چینت الکتریک با طراحی پیشرفته این کلید، توانسته یکی از ایمن‌ترین و کارآمدترین ابزارهای حفاظتی را ارائه دهد. این کلید با قدرت قطع 10 کیلوآمپر، می‌تواند ایمنی لازم برای مدارهای کوچک خانگی و سیستم‌های الکتریکی تجاری را تضمین کند. ولتاژ کاری استاندارد آن 230 ولت AC بوده که سازگاری بالایی با سیستم‌های برق تک‌فاز دارد.

ویژگی‌های برجسته کلید مینیاتوری

1. قدرت قطع بالا (10KA): این ویژگی، توانایی کلید در قطع جریان‌های ناشی از اتصال کوتاه را تضمین می‌کند.
2. عملکرد ترکیبی حفاظتی: مجهز به حفاظت الکترومغناطیسی در برابر اتصال کوتاه و حفاظت حرارتی در برابر اضافه بار.
3. طراحی تک پل (1P): مناسب برای محافظت از مدارهای تک‌فاز خانگی یا تجاری.
4. منحنی قطع تیپ C: این منحنی به قابلیت محافظت از تجهیزات موتوری و روشنایی عمومی کمک می‌کند.
5. ولتاژ نامی استاندارد (230V AC): سازگار با سیستم‌های برق تک‌فاز عمومی.
6. بدنه بادوام و مقاوم: ساخته شده از مواد اولیه با کیفیت بالا و مقاوم در برابر حرارت و شوک‌های مکانیکی.
7. نصب آسان: قابلیت نصب بر روی ریل‌های استاندارد DIN، که زمان نصب را به حداقل رسانده و هزینه‌های جانبی را کاهش می‌دهد.
8. دوام بالا: طراحی مهندسی‌شده و استفاده از مکانیزم‌های مطمئن، طول عمر این کلید را افزایش داده است.

کاربردهای کلید مینیاتوری

• حفاظت از مدارهای خانگی و روشنایی: پیشگیری از آسیب به تجهیزات الکتریکی و کاهش خطرات ناشی از افزایش جریان.
• سیستم‌های برق تجاری کوچک: تضمین ایمنی و بهره‌وری مدارهای الکتریکی فروشگاه‌ها و ادارات کوچک.
• تجهیزات موتوری سبک: کاربرد در موتورهای با جریان راه‌اندازی کم.
• سیستم‌های روشنایی عمومی: جلوگیری از خطرات ناشی از اتصال کوتاه یا اضافه‌بار مدارهای روشنایی پرمصرف.

مشخصات فنی کلید مینیاتوری

• نوع حفاظت: اضافه بار و اتصال کوتاه
• نوع منحنی قطع: تیپ C
• تعداد پل: 1 پل
• قدرت قطع: 10 کیلوآمپر (10KA)
• ولتاژ نامی: 230 ولت AC

کلید مینیاتوری تیپ C تک‌پل از شرکت چینت الکتریک، با طراحی پیشرفته و عملکرد ایمن خود، گزینه‌ای ایده‌آل برای حفاظت از مدارهای الکتریکی خانگی و تجاری است. این کلید با قابلیت‌های حفاظتی هوشمند، قابلیت تحمل جریان‌های اضافی و قدرت قطع بالا، ایمنی و عملکرد طولانی‌مدت تجهیزات الکتریکی را تضمین می‌کند. اگر به دنبال یک گزینه قابل اعتماد برای محافظت از مدارهای خود هستید، این محصول انتخابی مناسب و ایده‌آل خواهد بود.
