کلید هوایی 3 پل 1000 آمپر – فیکس – موتوردار NXA16N10-MF3

Description

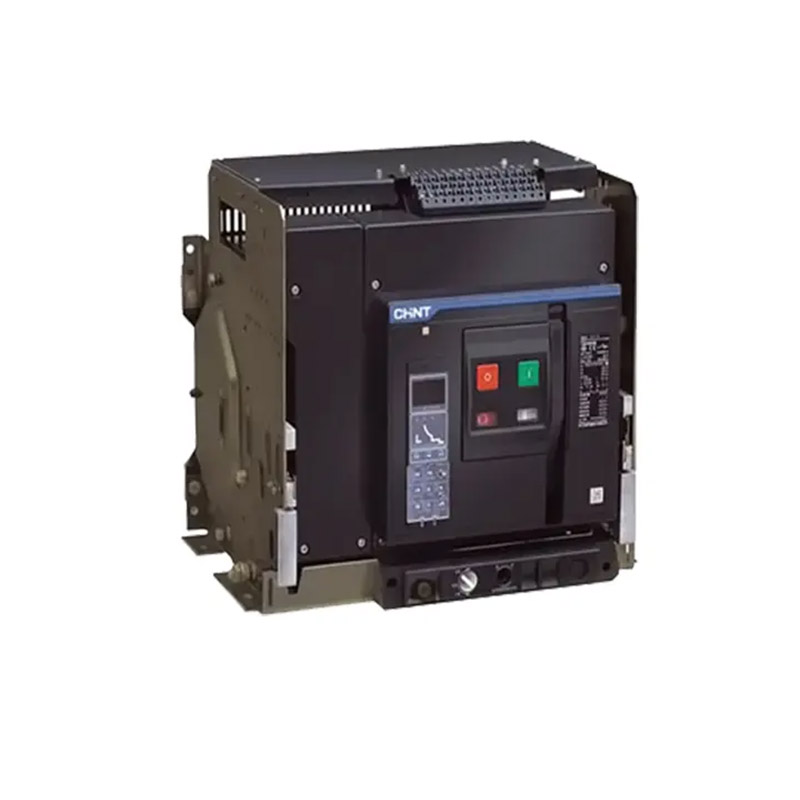

کلید هوایی 3 پل 1000 آمپر مدل NXA16N10-MF3 محصولی برجسته از شرکت نامدار چینت الکتریک (CHiNT) است که با طراحی مدرن و کارایی بالا، نیازهای حفاظتی و کنترلی سیستم‌های الکتریکی را در صنایع مختلف برآورده می‌کند. این کلید از نوع Air Circuit Breaker (ACB) یا قطع‌کننده‌های مدار هوا است و در دسته‌بندی کلیدهای اتوماتیک فشار ضعیف قرار می‌گیرد. با توجه به جریان نامی 1000 آمپر و ویژگی‌های منحصربه‌فرد خود، این کلید به‌طور خاص برای استفاده در ورودی تابلوهای برق با آمپراژ بالا طراحی شده است.

یکی از ویژگی‌های کلیدی این کلید، استفاده از هوای فشرده در محفظه قطع برای جلوگیری از ایجاد جرقه در هنگام کلیدزنی است. این مکانیزم، علاوه بر افزایش ایمنی، باعث افزایش طول عمر کلید و کاهش نیاز به تعمیر و نگهداری می‌شود. در واقع، کلیدهای هوایی امروزی جایگزینی مطمئن و کارآمد برای کلیدهای روغنی قدیمی‌تر محسوب می‌شوند و در سیستم‌های توزیع برق مدرن نقش حیاتی ایفا می‌کنند.

وظایف و عملکرد کلیدهای هوایی

کلیدهای هوایی، از جمله مدل NXA16N10-MF3، دو وظیفه اصلی را در سیستم‌های الکتریکی بر عهده دارند: سوئیچینگ و حفاظت. این کلیدها نه‌تنها قادر به قطع و وصل جریان الکتریکی در مدارهای پایین‌دستی خود هستند، بلکه از مدار در برابر خطراتی نظیر نوسان ولتاژ شبکه، اتصال کوتاه، نوسان فرکانس، اضافه بار و افزایش حرارت نیز محافظت می‌کنند.

عملکرد حفاظتی کلیدهای هوایی مشابه کلیدهای اتوماتیک کامپکت حرارتی-مغناطیسی است، با این تفاوت که کلیدهای هوایی در آمپراژهای بالاتر و با دقت بیشتری عمل می‌کنند. همچنین، کلیدهای هوایی می‌توانند به‌صورت دستی یا اتوماتیک عمل کنند و بسته به نیاز سیستم، تنظیمات مختلفی را ارائه دهند.

مشخصات فنی کلید هوایی 3 پل 1000 آمپر فیکس موتوردار NXA16N10-MF3

در پایان، مشخصات فنی کلید هوایی 3 پل 1000 آمپر مدل NXA16N10-MF3 به شرح زیر است:

• تعداد پل: 3 پل
• جریان نامی: 1000 آمپر
• ولتاژ عایقی نامی: 690 ولت
• ولتاژ نامی: 415 ولت
• ولتاژ ضربه قابل تحمل: 12 کیلوولت
• فرکانس کاری: 50 هرتز
• قدرت قطع اتصال کوتاه در 380 ولت: 50 کیلوآمپر
• قدرت قطع اتصال کوتاه در شرایط کاری در 380 ولت: 42 کیلوآمپر
• قدرت وصل اتصال کوتاه در 380 ولت: 105 کیلوآمپر
• ابعاد (HWD): 318.5*243.5*254

مکانیزم قطع و وصل کلید NXA16N10-MF3

کلید هوایی مدل NXA16N10-MF3 برای قطع و وصل جریان از یک فنر شارژ شده استفاده می‌کند. این فنر می‌تواند به دو روش شارژ شود:

1. شارژ دستی: در این روش، کاربر با استفاده از یک اهرم، فنر را به‌صورت دستی شارژ می‌کند. پس از شارژ کامل، یک نشانگر روی کلید وضعیت شارژ را نشان می‌دهد.

2. شارژ اتوماتیک: مدل NXA16N10-MF3 مجهز به یک موتور الکتریکی است که به‌صورت اتوماتیک فنر را شارژ می‌کند. این ویژگی برای سیستم‌هایی که نیاز به عملکرد سریع و بدون دخالت انسانی دارند، بسیار مناسب است.

پس از شارژ فنر، کلید آماده به کار است و می‌توان با فشردن دکمه Close یا بسته، کنتاکت‌های کلید را به هم متصل کرده و مدار را وصل کرد. برای قطع مدار نیز کافی است دکمه Open یا باز را فشار دهید تا کنتاکت‌ها از هم جدا شده و جریان قطع شود.

یکی دیگر از ویژگی‌های کاربردی کلید NXA16N10-MF3، امکان اتصال ورودی‌های کلید به یکدیگر و زمین کردن آن‌ها است. این قابلیت به کاربر اجازه می‌دهد تا تمامی تجهیزات و مدارهای پایین‌دستی را در برابر خطرات احتمالی نظیر برق‌گرفتگی و نوسانات ناگهانی محافظت کند و یک کلید زمین در تابلوی برق ایجاد نماید.

مزایای استفاده از کلیدهای هوایی چینت

کلیدهای هوایی تولیدی شرکت چینت الکتریک دارای مزایای متعددی نسبت به سایر انواع کلیدها هستند که آن‌ها را به انتخابی ایده‌آل برای بسیاری از کاربردها تبدیل می‌کند. برخی از این مزایا عبارتند از:

• طول عمر بالا: کلیدهای هوایی چینت با استفاده از مواد باکیفیت و طراحی دقیق، طول عمر بالایی دارند و می‌توانند سال‌ها بدون نیاز به تعمیر و تعویض به کار خود ادامه دهند.

• قدرت قطع بالا: کلید NXA16N10-MF3 با داشتن قدرت قطع اتصال کوتاه 50 کیلوآمپر در ولتاژ 380 ولت، قادر است جریان‌های بسیار بالا را در هنگام اتصال کوتاه به‌سرعت قطع کرده و از آسیب رسیدن به تجهیزات جلوگیری کند.

• رنج جریان بالا: کلیدهای هوایی چینت در رنج جریان‌های مختلف از 1000 تا 32000 آمپر تولید می‌شوند و می‌توانند نیازهای مختلف سیستم‌های الکتریکی را برآورده کنند.

• دقت و حفاظت بالاتر: کلیدهای هوایی چینت از سیستم‌های حفاظتی پیشرفته‌ای بهره می‌برند که با دقت بالا، عملکرد سیستم را زیر نظر داشته و در صورت بروز هرگونه خطا، به‌سرعت وارد عمل می‌شوند.

• قابلیت سلکتیو بالا: کلیدهای هوایی چینت قابلیت سلکتیو یا انتخابی عمل کردن را دارند. این بدان معناست که در صورت بروز خطا در یک قسمت از سیستم، تنها همان قسمت از مدار جدا شده و سایر قسمت‌ها به کار خود ادامه می‌دهند.

کاربردهای کلید هوایی NXA16N10-MF3

کلید هوایی مدل NXA16N10-MF3 در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد. برخی از این کاربردها عبارتند از:

• سوئیچینگ ورودی یا اصلی تابلو فشار ضعیف: کلیدهای هوایی چینت به عنوان ورودی اصلی تابلوهای فشار ضعیف در کارخانه‌ها، ساختمان‌های تجاری و سایر تأسیسات بزرگ مورد استفاده قرار می‌گیرند.

• حفاظت از ترانسفورماتورها، ماشین‌ها و تجهیزات الکتریکی: کلیدهای هوایی چینت از ترانسفورماتورها، موتورها، ژنراتورها و سایر تجهیزات الکتریکی در برابر خطراتی نظیر اتصال کوتاه، اضافه بار و نوسان ولتاژ محافظت می‌کنند.

• اندازه‌گیری پارامترهای شبکه: کلیدهای هوایی چینت قادر به اندازه‌گیری پارامترهای مختلف شبکه نظیر ولتاژ، جریان، فرکانس و هارمونیک‌ها هستند و اطلاعات لازم را در اختیار اپراتور قرار می‌دهند.

• ثبت خطاها و آلارم: کلیدهای هوایی چینت تمامی خطاها و پارامترهای مهم را ثبت کرده و در صورت بروز هرگونه مشکل، آلارم می‌دهند تا اپراتور بتواند به‌سرعت وارد عمل شود.

نکات مهم در هنگام خرید کلید هوایی NXA16N10-MF3

در هنگام خرید کلید هوایی مدل NXA16N10-MF3، توجه به نکات زیر ضروری است:

1. جریان نامی کلید: اطمینان حاصل کنید که جریان نامی کلید (1000 آمپر) با جریان مورد نیاز سیستم شما مطابقت دارد.

2. قدرت قطع کلید: قدرت قطع کلید باید با حداکثر جریان اتصال کوتاه احتمالی در سیستم شما برابر یا بیشتر باشد.

3. تعداد پل‌های کلید: کلید NXA16N10-MF3 یک کلید سه پل است و برای سیستم‌های سه‌فاز مناسب است.

4. نوع واحد میکرولوجیک: واحد میکرولوجیک کلید وظیفه حفاظت از سیستم در برابر خطاهای مختلف را بر عهده دارد. اطمینان حاصل کنید که واحد میکرولوجیک کلید دارای تنظیمات مورد نیاز شما است.

5. نوع شارژ فنر: اگر نیاز به عملکرد سریع و بدون دخالت انسانی دارید، کلید با شارژ اتوماتیک فنر را انتخاب کنید.

کلید هوایی NXA16N10-MF3 با ویژگی‌های منحصربه‌فرد و عملکرد قابل اعتماد، انتخابی مناسب برای سیستم‌های الکتریکی صنعتی و تجاری است.
