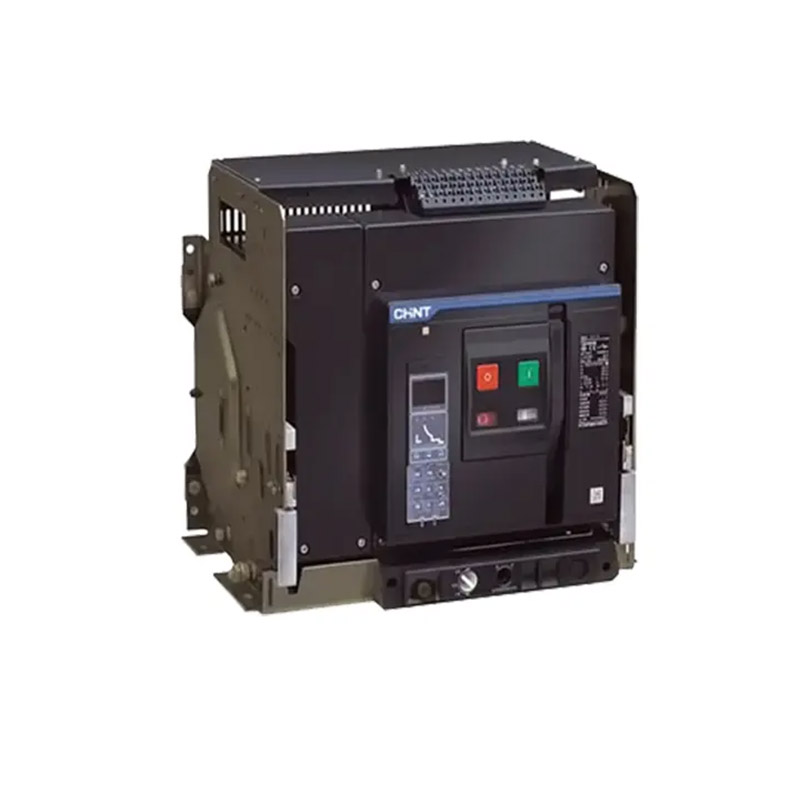

کلید هوایی 3 پل 2500 آمپر – فیکس – موتوردار NXA32N25-MF3

Description

کلید هوایی 3 پل 2500 آمپر – فیکس – موتوردار مدل NXA32N25-MF3 یکی از محصولات حرفه‌ای و پیشرفته شرکت چینت الکتریک (CHINT) است. این کلید از دسته محصولات قطع‌کننده‌های فشار ضعیف (Low Voltage Circuit Breaker) و زیرمجموعه کلیدهای اتوماتیک هوایی یا Air Circuit Breaker (ACB) محسوب می‌شود. کلید هوایی NXA32N25-MF3 به گونه‌ای طراحی شده که بتواند دو وظیفه مهم سوئیچینگ و حفاظت از مدار را در طیف وسیعی از کاربردهای صنعتی و تجاری انجام دهد. این کلید علاوه بر قابلیت اطمینان بالا در مدیریت جریان‌های بزرگ، به لطف طراحی دقیق، موتور الکتریکی، و مکانیزم کنترل پیشرفته، انتخابی ایده‌آل برای کاربردهایی چون ورودی‌های تابلوهای برق، تجهیزات الکتریکی سنگین، و سیستم‌های موتوری است.

کلیدهای اتوماتیک هوایی نسل جدید، نظیر مدل NXA32N25-MF3، جایگزین مناسبی برای کلیدهای روغنی قدیمی هستند. این کلیدها با استفاده از محفظه قطع با هوای آزاد عملیات قطع و وصل را انجام می‌دهند. بدین صورت که جرقه‌های ناشی از عمل کلیدزنی در محفظه‌ای باز اطفا شده و ایمنی سیستم در سطح بالاتری تأمین می‌گردد. قابلیت‌های حفاظتی پیشرفته کلید هوایی NXA، آن را برای کار با جریان‌های بالا و شرایط سنگین کاری بسیار کارآمد می‌کند.

عملکرد کلید هوایی NXA32N25-MF3

کلیدهای هوایی مانند NXA32N25-MF3 به دلیل طراحی خاصشان، در برابر خطرات مختلفی نظیر اضافه‌بار، اتصال‌کوتاه، کاهش ولتاژ، یا افزایش جریان، از سیستم‌های برقی محافظت می‌کنند. عملکرد این کلیدها به دو روش دستی و اتوماتیک انجام می‌گیرد. مکانیزم داخلی آن‌ها مبتنی بر قطع و وصل سریع توسط فنر شارژ شده است، که این فنر می‌تواند توسط یک موتور داخلی یا به صورت دستی شارژ شود.

وقتی فنر در وضعیت شارژ قرار می‌گیرد، کلید آماده عملیات می‌شود و کاربران از طریق نشانگر وضعیت کلید، از این آماده‌سازی مطلع می‌شوند. در هنگام نیاز، با فشردن دکمه بستن مدار (Close)، کلید بسته شده و کنتاکت‌ها به یکدیگر وصل می‌شوند. برای باز کردن مدار نیز از دکمه باز کردن مدار (Open) استفاده می‌شود. این فرآیند نه‌تنها سرعت عملکردی بالایی دارد، بلکه ایمنی قابل ملاحظه‌ای را در مدارهای سنگین فراهم می‌آورد.

یکی دیگر از امکانات مفید کلیدهای هوایی نظیر NXA32N25-MF3 این است که می‌توان با اتصال ورودی‌های کلید به زمین، تجهیزات پشت کلید را به طور کامل ایمن کرد. این ویژگی مخصوصاً برای تابلوهایی که دارای کلید زمین هستند، بسیار اهمیت دارد.

قابلیت‌های حفاظتی و کاربردهای کلیدهای هوایی

کلیدهای اتوماتیک هوایی علاوه بر مدیریت جریان برق، چندین نوع حفاظت را برای مدارهای پایین‌دستی ارائه می‌دهند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• حفاظت در برابر اتصال‌کوتاه: اگر مدار دچار اتصال‌کوتاه شود، کلید به طور خودکار و سریع مدار را باز می‌کند تا تجهیزات آسیب نبینند.
• حفاظت در برابر اضافه‌بار: در صورتی که جریان مدار از حد مجاز تعیین‌شده بیشتر شود، کلید هوایی عمل کرده و از اضافه‌بار مستمر جلوگیری می‌کند.
• محافظت در برابر افت ولتاژ: اگر ولتاژ سیستم پایین‌تر از حد استاندارد شود، کلید می‌تواند مدار را قطع کرده و از عملکرد ناپایدار دستگاه‌ها پیشگیری کند.
• حفاظت در برابر گرمای بیش از حد: این کلیدها دمای مدار را نیز کنترل کرده و در صورت وجود حرارت زیاد، مدار را قطع می‌کنند.

کاربردهای کلید هوایی NXA32N25-MF3:

• ورودی‌های تابلوهای برق فشار ضعیف: مدیریت جریان ورودی با دقت بالا و حفاظت از مدارها.
• محافظت از ترانسفورماتورها و ژنراتورها: تامین جریان ایمن و حفاظت از آسیب‌های احتمالی ناشی از خطاهای سیستم.
• سیستم‌های صنعتی: شامل موتورهای صنعتی، پمپ‌ها، فن‌ها و نوار نقاله‌ها که به جریان‌های قوی نیاز دارند.
• سیستم‌های تهویه مطبوع: مدیریت جریان و ایمنی واحدهای تهویه هوا و سیستم‌های گرمایشی.
• اندازه‌گیری و نظارت شبکه برق: کلیدهای هوایی می‌توانند برای اندازه‌گیری مواردی نظیر ولتاژ، جریان، هارمونیک‌ها، و ثبت گزارشات خطا به کار روند.

مزایای کلید هوایی NXA32N25-MF3

کلیدهای هوایی پیشرفته، مانند محصول NXA32N25-MF3، دارای مزایایی هستند که آن‌ها را از سایر تجهیزات مشابه متمایز می‌کنند. در ادامه، به برخی از مزایای این کلید اشاره می‌کنیم:

1. عمر طولانی:
   کلید هوایی CHiNT NXA به دلیل استفاده از مواد باکیفیت و طراحی دقیق، طول عمر بسیار بالایی دارد و می‌تواند سال‌ها بدون افت عملکرد کار کند.

2. قدرت قطع بالا:
   یکی از ویژگی‌های این محصول، قدرت بالای قطع اتصال کوتاه است که آن را به ابزاری قابل اعتماد برای مدارهایی با جریان بالا تبدیل کرده است.

3. حفاظت دقیق:
   به لطف میکرولوژیک پیشرفته موجود در این کلید، حفاظت همه‌جانبه‌ای از مدارهای برقی تضمین می‌شود. این ویژگی به کاربران امکان می‌دهد که تنظیمات جریان و زمان قطع را به دلخواه تنظیم کنند.

4. رنج جریان نامی بالا:
   این کلید با جریان نامی 2500 آمپر، برای کاربردهای سنگین صنعتی عالی است.

5. قابلیت سلکتیو بالا:
   این کلید هوایی قابلیت هماهنگی و انتخاب بهینه را با سایر کلیدها و تجهیزات حفاظتی دارد، به این معنا که در صورت وقوع خطا، نزدیک‌ترین دستگاه حفاظتی فعال می‌شود و سایر اجزا را حفظ می‌کند.

6. شارژ فنر دستی و موتوری:
   قابلیت شارژ فنر به صورت خودکار توسط موتور یا با روش دستی، انعطاف‌پذیری این کلید را در محیط‌های مختلف افزایش داده است.

7. نصب آسان و کاربری راحت:
   این کلید به گونه‌ای طراحی شده که نصب ساده‌ای داشته باشد و کاربران بتوانند به راحتی از امکانات و تنظیمات آن استفاده کنند.

موارد مهم در انتخاب کلید هوایی

هنگام خرید کلید هوایی، نیاز است که به مشخصات زیر توجه کنید تا بهترین گزینه را برای نیازهای خود بیابید:

• جریان نامی: جریان الکتریکی که مدار برای حمل آن طراحی شده است.
• قدرت قطع اتصال کوتاه: چه مقدار جریان اتصال کوتاه توسط کلید مدیریت و قطع می‌شود.
• تعداد پل‌های کلید: معمولاً 3 پل برای سیستم‌های سه‌فاز استفاده می‌شود.
• مکانیزم شارژ فنر: دستی یا اتوماتیک.
• نوع واحد میکرولوژیک: واحدی که عملکرد حفاظتی کلید را کنترل و هدایت می‌کند.

مشخصات کلید هوایی 3 پل 2500 آمپر CHiNT

مدل NXA32N25-MF3 از شرکت چینت، یکی از محصولات برجسته این شرکت است که با ویژگی‌های فنی پیشرفته ارائه شده است. این مشخصات در انتخاب صحیح و عملکرد بهینه این کلید نقشی حیاتی دارند و عبارتند از:

• جریان نامی (In): 2500 آمپر
• ولتاژ عایقی نامی (Ui): 1000 ولت
• ولتاژ کاری نامی (Ue): 415 ولت
• ولتاژ ضربه قابل تحمل (Uimp): 12 کیلوولت
• فرکانس کاری: 50 هرتز
• قدرت قطع اتصال کوتاه (Icu) در 380 ولت: 80 کیلاآمپر
• قدرت قطع اتصال کوتاه در شرایط کاری (Ics) در 380 ولت: 80 کیلاآمپر
• قدرت وصل اتصال کوتاه (Icm) در 380 ولت: 176 کیلاآمپر
• ابعاد:
  • ارتفاع: 400 میلی‌متر
  • عرض: 373.5 میلی‌متر
  • عمق: 439 میلی‌متر

کلید هوایی 3 پل 2500 آمپر – فیکس – موتوردار مدل NXA32N25-MF3 از شرکت چینت الکتریک، یک گزینه بی‌نظیر برای محیط‌های صنعتی و سیستم‌های با جریان بالا است. این کلید با ارائه امکاناتی همچون حفاظت چندمنظوره، قدرت قطع بالا، طراحی بادوام و طول عمر زیاد، انتخابی ایده‌آل برای کاربرانی است که به دنبال محصولی قابل‌اعتماد و پیشرفته می‌باشند. اگر به دنبال افزایش ایمنی و عملکرد بهینه مدارهای برقی خود هستید، این کلید می‌تواند یکی از بهترین انتخاب‌های ممکن باشد.
