کلید هوایی 3 پل 3200 آمپر – موتوردار فیکس NA8G-3200-3200A/3P Motor Fixed

Description

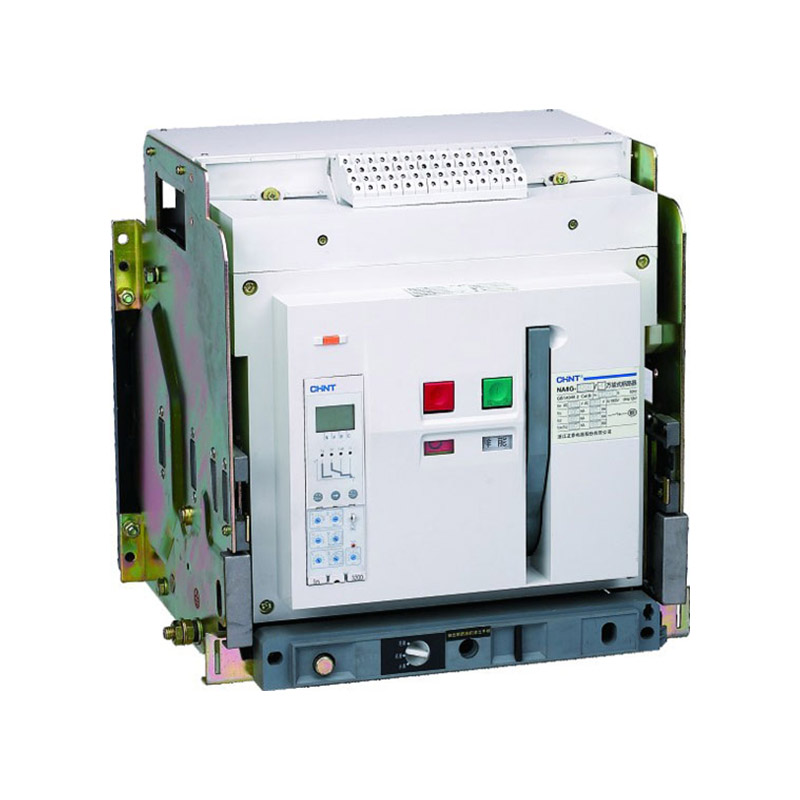

کلید هوایی (Air Circuit Breaker) 3 پل 3200 آمپر – موتوردار فیکس مدل NA8G-3200-3200A/3P Motor Fixed از شرکت چینت الکتریک، یکی از بهترین تجهیزات حفاظتی طراحی‌شده برای سیستم‌های فشار ضعیف با آمپر بالا است. این محصول علاوه بر قابلیت حفاظت دقیق و هوشمند، امکانات متعددی برای کنترل، نظارت و مدیریت جریان‌های الکتریکی ارائه می‌دهد، که آن را به گزینه‌ای ایده‌آل برای ورودی تابلوهای برق فشار ضعیف در پروژه‌های صنعتی، تجاری و ساختمانی تبدیل کرده است.

کلیدهای هوایی یا اصطلاحاً بریکرهای هوایی (Air Circuit Breakers – ACB)، نوعی از کلیدهای اتوماتیک فشار ضعیف محسوب می‌شوند که به دلیل عملکرد اطفای جرقه در هوای آزاد شناخته می‌شوند. این کلیدها عمدتاً برای حفاظت از مدارهای فشار ضعیف در برابر اضافه‌بار، اتصال کوتاه، خطای تأخیر در قطع مدار و اتصال به زمین استفاده می‌شوند. همان‌طور که از نام این محصول پیداست، مدل NA8G-3200-3200A/3P Motor Fixed یک سیستم موتوردار فیکس است که کنترل و مدیریت آن را با عملکردهای موتوری بسیار ساده کرده و سرعت واکنش در شرایط اضطراری را بهبود می‌بخشد.

فناوری پیشرفته حفاظت و کنترل

کلیدهای هوایی سری NA8G از شرکت چینت الکتریک، یکی از دسته‌بندی‌های بسیار قدرتمند و پیشرفته این شرکت مشهور به شمار می‌رود که با بهره‌گیری از تکنولوژی‌های مدرن و مواد اولیه باکیفیت طراحی شده‌اند. مدل 3200 آمپر از این سری، با ولتاژ نامی تا 415 ولت و ولتاژ عایقی 690 ولت، به راحتی در برابر خطاهای الکتریکی از مدار حفاظت کرده و امکان بهره‌برداری مداوم و بدون وقفه را در انواع شبکه‌های برق فشار ضعیف فراهم می‌کند.

یکی از وظایف اصلی این کلیدها، محافظت در برابر شرایطی است که مدارهای الکتریکی دچار اضافه‌بار یا اتصال کوتاه شده‌اند. به لطف قدرت قطع بالا و عملکرد هوشمند حفاظتی، کلید هوایی NA8G-3200 بدون ایجاد قطعی غیرضروری، شبکه برق را در برابر این خطاها حفظ کرده و ایمنی تجهیزات متصل به آن را تأمین می‌کند. قدرت قطع اتصال کوتاه آن در ولتاژ 380 ولت برابر با 100 کیلوآمپر و توانایی وصل مجدد اتصال کوتاه آن نیز 220 کیلوآمپر است که این مقادیر قابلیت اطمینان بالا و توانایی مهار جریان‌های شدید را برای این کلید به ارمغان می‌آورد.

مشخصات فنی کلید هوایی 3 پل 3200 آمپر – موتوردار فیکس

• نوع کلید: موتوردار فیکس
• تعداد پل: 3 پل
• ولتاژ عایقی نامی (Ui): 690 ولت
• ولتاژ نامی (Ue): 415 ولت
• ولتاژ ضربه قابل تحمل (Uimp): 12 کیلوولت
• فرکانس کاری: 50 هرتز
• قدرت قطع اتصال کوتاه (Icu) در 380 ولت: 100 کیلوآمپر
• قدرت وصل اتصال کوتاه (Icm) در 380 ولت: 220 کیلوآمپر
• وزن: 46 کیلوگرم
• ابعاد (ارتفاع، عرض و عمق): 290x430x402 میلی‌متر

ویژگی‌های موتوردار فیکس

یکی از ویژگی‌های برجسته این مدل عملکرد موتوردار آن است. وجود سیستم موتوری در این کلید، امکان شارژ خودکار فنر را فراهم می‌کند و زمان قطع و وصل کلید را به شکل موثری کاهش می‌دهد. این قابلیت به ویژه در شرایطی که نیاز به واکنش سریع وجود دارد، اهمیت پیدا می‌کند؛ برای مثال، در صورت وقوع اتصال کوتاه، اضافه‌بار یا افزایش چشمگیر جریان، این کلید به صورت اتوماتیک و بسیار سریع وارد عمل می‌شود. بهره‌گیری از سیستم موتوردار در مدل NA8G-3200، سادگی و سرعت را به مدیریت شبکه برق افزوده و کنترل عملکرد آن را به مراتب ساده‌تر از مدل‌های دستی کرده است.

طراحی فیکس این محصول به معنای ثابت بودن محل نصب آن در تابلو است. این طراحی امکان نصب محکم و ایمن را فراهم می‌آورد و از احتمال جابه‌جایی یا خرابی قطعات مکانیکی به دلیل لرزش‌های محیطی جلوگیری می‌کند. این ویژگی در کنار ابعاد استاندارد و مناسب این کلید (290x430x402 میلی‌متر)، نصب و راه‌اندازی سریع و ساده‌ای را ممکن می‌سازد و موجب بهینه‌سازی فضای مورد استفاده در تابلوهای برق می‌شود.

مزایا و کاربردهای کلید هوایی 3200 آمپر

کلیدهای هوایی شرکت چینت در مقایسه با کلیدهای اتوماتیک کامپکت، مزایای متعددی ارائه می‌دهند که مدل NA8G-3200-3200A/3P Motor Fixed نیز از این قاعده مستثنی نیست. این مزایا شامل موارد زیر هستند:

1. عمر عملیاتی بالا

این کلیدها به دلیل طراحی بهینه و استفاده از مواد مرغوب، طول عمر بسیار بالاتری نسبت به دیگر کلیدهای حفاظتی دارند. به همین دلیل، در پروژه‌هایی که نیاز به عملکرد بلندمدت دارند، انتخاب بسیار مناسبی هستند.

2. قدرت قطع بالا

مدل NA8G-3200 دارای قدرت قطع اتصال کوتاه بالا (100kA) است که امکان مهار جریان‌های اضافی ناگهانی را فراهم می‌کند. این ویژگی نقش مؤثری در حفاظت از تجهیزات صنعتی حساس ایفا می‌کند.

3. دقت و حفاظت پیشرفته

کلیدهای هوایی همواره به دقت فوق‌العاده بالای خود در تشخیص خطا و عملکرد حفاظتی دقیق شناخته می‌شوند. در این مدل، این قابلیت به مدد تنظیمات پیشرفته و ساختار حفاظتی چندلایه به کار رفته است.

4. ظرفیت جریان بالا

مدل 3200 آمپر NA8G به ویژه برای مدارهایی که در آن‌ها جریان‌های بالا عبور می‌کند، مناسب است. این ویژگی، کلید مذکور را به انتخابی ایده‌آل برای سیستم‌های بزرگ توزیع برق، تابلوهای برق اصلی و تجهیزات سنگین صنعتی، تبدیل کرده است.

5. عملکرد سلکتیو

این کلیدها با قابلیت سلکتیو بالا، به گونه‌ای طراحی شده‌اند که تنها بخش خطاپذیر مدار را قطع کنند و مانع از خاموشی کل سیستم شوند. این ویژگی برای تداوم عملکرد در صنایع حساس بسیار ارزشمند است.

کاربردها:

• سوئیچینگ برق ورودی تابلوهای فشار ضعیف
• حفاظت از تجهیزات الکتریکی مانند ترانسفورماتورها، کابل‌ها و ماشین‌آلات صنعتی
• مانیتورینگ و اندازه‌گیری پارامترهای شبکه نظیر ولتاژ، جریان و هارمونیک‌ها
• ثبت و اعلام خطاها و وضعیت سیستم از طریق آلارم

طراحی برای عملکرد مطمئن

مدل NA8G-3200 دارای ویژگی‌های پیشرفته‌ای است که استفاده از آن را در محیط‌های مختلف ساده‌تر و مطمئن‌تر می‌کند:

• ولتاژ عایقی نامی برابر با 690 ولت: این کلید می‌تواند در سیستم‌هایی با ولتاژ ورودی بالا به خوبی عمل کند.
• ولتاژ نامی 415 ولت و فرکانس کاری 50 هرتز: مناسب برای شبکه‌های فشار ضعیف استاندارد.
• ولتاژ ضربه قابل تحمل 12 کیلوولت: کلید را در برابر ولتاژ‌های گذرا ایمن می‌سازد.
• تحمل شرایط محیطی مختلف: از دمای کاری 5- تا 40 درجه سانتی‌گراد پشتیبانی می‌کند و مقاومت بالای آن در برابر رطوبت نیز امکان استفاده از آن در محیط‌های مختلف را فراهم کرده است.

در کنار ویژگی‌های برجسته حفاظتی و عملکرد اتوماتیک، کلید هوایی 3200 آمپر موتوردار فیکس مدل NA8G-3200-3200A/3P Motor Fixed از شرکت چینت الکتریک، به دلیل طراحی ایده‌آل و ساختار مقاوم، انتخابی مناسب برای پروژه‌های صنعتی، نیروگاه‌ها، ساختمان‌های تجاری بزرگ و صنایع سنگین است. این کلید با ارائه قابلیت اطمینان بالا، ایمنی تجهیزات و تداوم عملکرد شبکه برق را تضمین کرده و به کاربران امکان مدیریت بهینه و نظارت کامل بر سیستم‌های الکتریکی خود را می‌دهد.
