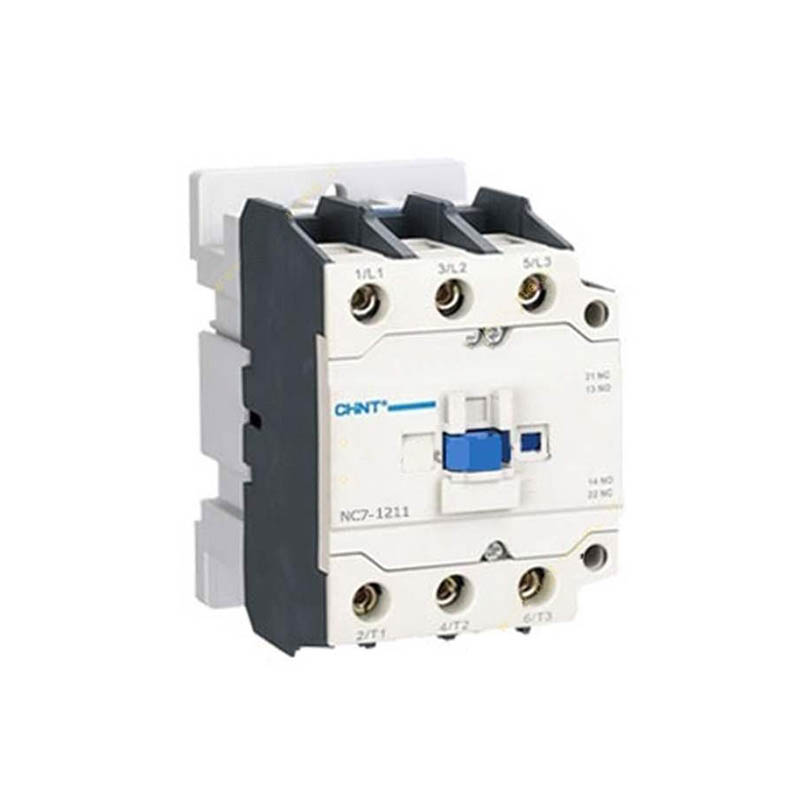

کنتاکتور 12 آمپر کدNC7-1211 چینت الکتریک

Description

کنتاکتور یکی از اجزای کلیدی سیستم‌های الکتریکی به شمار می‌رود که نقش مهمی در مدیریت جریان برق و محافظت از تجهیزات الکتریکی ایفا می‌کند. شرکت چینت الکتریک، یکی از معتبرترین برندهای تولیدکننده تجهیزات الکتریکی، با معرفی مدل‌های متنوع و پیشرفته کنتاکتور، توانسته است نیازهای مختلف صنایع و پروژه‌های کوچک و بزرگ الکتریکی را پوشش دهد. یکی از محصولات برجسته و پراستفاده این شرکت، کنتاکتور NC7-1211 است که با عملکرد عالی، ساختار استاندارد و قیمت مناسب، در بسیاری از پروژه‌های صنعتی و سیستم‌های الکتریکی کاربرد دارد.کنتاکتور مدل NC7-1211 با جریان نامی 12 آمپر، سه پل، و بوبین با ولتاژ کاری 220 ولت، یک انتخاب ایده‌آل برای مصارف سبک و متوسط در صنعت و همچنین سیستم‌های الکتریکی خانگی است. طراحی منحصر به فرد این محصول و استفاده از مواد اولیه باکیفیت، تضمین‌کننده طول عمر و امنیت در کاربری‌های مختلف است. در ادامه بررسی کاملی از ساختار، عملکرد، مزایا و کاربردهای این محصول ارائه می‌شود.

کنتاکتور چیست؟ چرا به کنتاکتور نیاز داریم؟

کنتاکتور یک کلید الکتریکی مغناطیسی است که برای قطع و وصل آسان جریان‌های بزرگ در مدارهای قدرت و فرمان استفاده می‌شود. برخلاف کلیدهای سنتی که برای عملکرد نیازمند دخالت مستقیم هستند، کنتاکتورها با استفاده از ولتاژ کم (معمولاً 220 یا 24 ولت) و با ایجاد یک میدان مغناطیسی، عملکرد قطع و وصل جریان را به شکلی خودکار انجام می‌دهند.

این کاربرد خودکار، نه تنها نیاز به دخالت اپراتور را کاهش می‌دهد، بلکه با طراحی مهندسی دقیق، ایمنی و امنیت تجهیزات حساس مدار را نیز افزایش می‌دهد. به همین دلیل، از کنتاکتورها در پروژه‌هایی که به قطع و وصل مکرر جریان برق نیاز دارند، مثل سیستم‌های روشنایی، موتورها، پمپ‌ها و دیگر دستگاه‌های صنعتی، به طور گسترده استفاده می‌شود.

ساختار و اجزای اصلی کنتاکتور NC7-1211

کنتاکتور NC7-1211 از چهار بخش اصلی تشکیل شده است که هر کدام وظیفه‌ای خاص در عملکرد آن بر عهده دارند:

1. محفظه عایقی:
   این بخش که از موادی مانند باکالیت (Bakelite)، نایلون 6 و پلاستیک‌های مقاوم در برابر حرارت ساخته شده است، وظیفه ایزوله کردن قسمت‌های الکتریکی را بر عهده دارد. محفظه عایقی، افراد را از خطرات ناشی از برق‌گرفتگی محافظت کرده و از آسیب‌رساندن به بدنه کنتاکتور در برابر حرارت ناشی از جریان‌های بالا جلوگیری می‌کند.

2. بوبین الکترومغناطیسی:
   مهم‌ترین قسمت عملکردی کنتاکتور، بوبین مغناطیسی سیم‌پیچی شده آن است که نیرویی لازم برای اتصال تیغه‌های هادی الکتریسیته را تأمین می‌کند. در مدل NC7-1211، بوبین با ولتاژ 220 ولت کار می‌کند و قادر است با تولید قدرت مغناطیسی مناسب، کنتاکت‌های مدار قدرت را به هم وصل کرده یا از هم باز کند.

3. تیغه‌های هادی (کنتاکت‌ها):
   این بخش وظیفه انتقال جریان برق را دارد. در این مدل، تیغه‌ها دارای وضعیت 1NO+1NC هستند که امکان طراحی پیشرفته مدار فرمان و قطع و وصل راحت‌تر را فراهم می‌کند.

4. سیستم خاموش‌کننده جرقه:
   برای کاهش اثرات مخرب جرقه‌های الکتریکی هنگام قطع یا وصل جریان در مدار، کنتاکتور NC7-1211 از سیستم خاموش‌کننده جرقه‌ای بهره می‌برد. این ویژگی به دلیل جلوگیری از آسیب به قطعات و افزایش طول عمر محصول، از اهمیت بالایی برخوردار است.

ویژگی‌های بارز کنتاکتور 12 آمپر مدل NC7-1211

کنتاکتور NC7-1211 شرکت چینت دارای خصوصیاتی است که آن را به یکی از بهترین انتخاب‌ها در حوزه تجهیزات الکتریکی تبدیل کرده است. برخی از این ویژگی‌ها عبارتند از:

1. جریان نامی 12 آمپر:
   این کنتاکتور با تحمل جریان 12 آمپر، برای سیستم‌هایی با توان متوسط، مثل روشنایی صنعتی، الکتروموتورهای کوچک و سیستم‌های ساده تهویه مطبوع مناسب است.

2. توان موتوری 5.5 کیلووات:
   این محصول قادر است موتورهایی با توان 5.5 کیلووات را کنترل کند که آن را برای موتورهای سبک و متوسط بسیار کاربردی می‌کند.

3. بوبین با ولتاژ کاری 220 ولت:
   عملکرد این محصول با استفاده از ولتاژ استاندارد 220 ولت، آن را برای بسیاری از سیستم‌های برق ایران ایده‌آل ساخته است.

4. تیغه کمکی 1NO + 1NC:
   این تیغه‌ها امکان طراحی مدارهایی با قابلیت‌های موردنیاز مثل قطع و وصل از چند نقطه یا تنظیم عملکرد اتوماتیک را فراهم می‌کنند.

5. محفظه عایقی مقاوم:
   به لطف استفاده از موادی مقاوم در برابر حرارت و الکتریسیته، این کنتاکتور ایمنی و دوام بالایی حتی در شرایط سخت صنعتی ارائه می‌دهد.

6. گستره دمایی 5- تا 40+ درجه سانتی‌گراد:
   کنتاکتور NC7-1211 توانایی عملکرد مطلوب در دماهای مختلف محیطی را داراست که آن را برای شرایط متنوع آب‌وهوایی قابل استفاده می‌کند.

7. کیفیت بالا و قیمت اقتصادی:
   با توجه به قیمت مناسب و طول عمر بالای کنتاکتور NC7-1211، انتخاب این محصول برای پروژه‌های کوچک تا متوسط بسیار مقرون‌به‌صرفه است.

عملکرد کنتاکتور NC7-1211: چگونه کار می‌کند؟

فرآیند عملکرد این کنتاکتور به صورت زیر است:

• زمانی که ولتاژ کاری 220 ولت به بوبین اعمال می‌شود، جریان الکتریکی در سیم‌پیچ بوبین جاری شده و باعث ایجاد یک میدان مغناطیسی در بوبین می‌شود.
• این میدان مغناطیسی باعث جذب هسته متحرک شده و تیغه‌های اصلی کنتاکتور را در حالت وصل قرار می‌دهد.
• در نتیجه، مدار قدرت بسته شده و جریان برق به مصرف‌کننده می‌رسد.
• پس از قطع ولتاژ از بوبین، میدان مغناطیسی از بین می‌رود و تیغه‌های متحرک به موقعیت اولیه خود بازمی‌گردند که منجر به قطع مدار قدرت می‌شود.

مزایای استفاده از کنتاکتور NC7-1211

این کنتاکتور مزایای بی‌شماری برای کاربران فراهم می‌کند:

• کنترل مصرف‌کننده از راه دور و از چند نقطه: این قابلیت به کاربران امکان می‌دهد مصرف‌کننده‌ها را از فواصل دور یا نقاط مختلف کنترل نمایند.
• عمر طولانی‌تر نسبت به کلیدها: طراحی کنتاکتورهای مغناطیسی به‌گونه‌ای است که طول عمر بیشتری نسبت به کلیدهای دستی دارند.
• حفاظت مدار در برابر اضافه‌بار: با توجه به طراحی دقیق و تیغه‌های کمکی، این کنتاکتور از مدار در برابر خطرات اضافه‌بار محافظت می‌کند.
• قابلیت طراحی مدارهای خودکار: امکان طراحی سیستم‌های اتوماسیون صنعتی با کمک این محصول وجود دارد.
• نصب آسان و سازگاری بالا: کنتاکتور NC7-1211 با طراحی فشرده، وزن سبک و سازگاری با تابلوهای برق استاندارد، نصب آسانی دارد.

کاربردهای کنتاکتور NC7-1211

کنتاکتور 12 آمپر NC7-1211 در صنایع مختلف و پروژه‌های گوناگون کاربردهای وسیعی دارد:

• مدیریت روشنایی صنعتی: برای قطع و وصل سیستم‌های بزرگ روشنایی مورد استفاده قرار می‌گیرد.
• تجهیزات موتورهای سبک: کنترل موتورهای کوچک (تا 5.5 کیلووات) با استفاده از این کنتاکتور انجام می‌شود.
• سیستم‌های تهویه مطبوع: در HVAC برای مدیریت مدار سرمایش یا گرمایش به‌کار می‌رود.
• تابلوهای برق کوچک: این کنتاکتور در تابلوهای برق خانگی یا صنعتی کوچک برای مدیریت جریان استفاده می‌شود.
• پمپ‌ها و سیستم‌های آبرسانی: کنترل پمپ‌های کوچک و سیستم‌های مشابه توسط این کنتاکتور بسیار رایج است.
