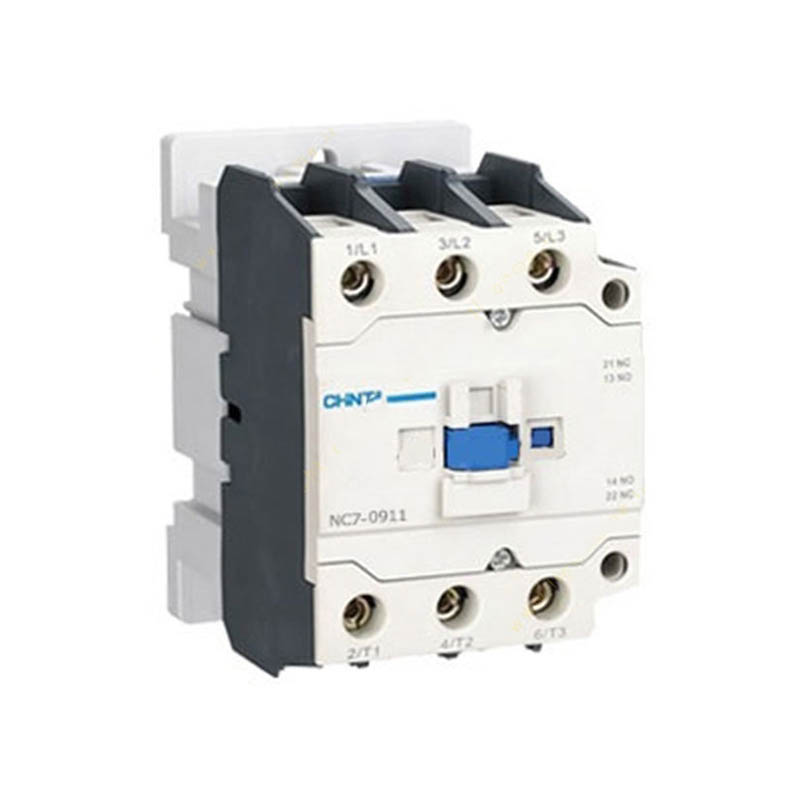

کنتاکتور 9 آمپر کد NC7-0911 چینت الکتریک

Description

کنتاکتورها یکی از اجزای اصلی در سیستم‌های الکتریکی هستند که برای کنترل و مدیریت جریان برق در شبکه‌های قدرت و فرمان به کار می‌روند. شرکت چینت الکتریک که یکی از پیشروان تولید تجهیزات الکتریکی در سطح جهانی است، با ارائه محصولات متنوع و با کیفیت توانسته است جایگاه ویژه‌ای در صنعت برق کسب کند. یکی از محصولات پرکاربرد این شرکت، کنتاکتور سه فاز مدل NC7-0911 با جریان نامی 9 آمپر است. این کنتاکتور با طراحی ایمن، کیفیت ساخت بالا و قابلیت‌های پیشرفته‌ای که ارائه می‌دهد، انتخابی ایده‌آل برای انواع تجهیزات و سیستم‌های الکتریکی در دسته‌بندی‌های سبک و نیمه‌صنعتی به شمار می‌رود.

کنتاکتور چیست و چرا NC7-0911 ارزش توجه دارد؟

کنتاکتور یک کلید الکترو‌مغناطیسی است که به صورت خودکار مدارهای الکتریکی را قطع یا وصل می‌کند. این قطعه به طور کلی برای مدارهایی طراحی شده است که جریان بالاتر از ظرفیت رله‌ها را حمل می‌کنند. برخلاف کلیدهای دستی، کنتاکتورها به اپراتور نیازی ندارند و به واسطه عملکرد خودکار، کارایی و ایمنی تجهیزات الکتریکی را افزایش می‌دهند.

کنتاکتور NC7-0911 با جریان 9 آمپر و ولتاژ بوبین 220 ولت AC برای کاربردهای گوناگون طراحی شده است. این مدل در مقایسه با رله‌های الکتریکی، توانایی کنترل جریان‌های بیشتر و راحت‌تر را داراست، و در عین حال نصب و بهره‌برداری از آن بسیار ساده است. همین امر موجب شده تا این مدل به یک گزینه مطلوب برای مدارهای کوچک تا متوسط تبدیل شود.

ساختار و اجزای اصلی کنتاکتور NC7-0911

کنتاکتور 9 آمپر مدل NC7-0911 دارای اجزای کلیدی زیر است که عملکرد و امنیت بی‌نقص آن را تضمین می‌کنند:

1- محفظه عایق:
محفظه این کنتاکتور از پلاستیک‌های مقاوم در برابر جریان برق مانند Bakelite و نایلون 6 ساخته شده است. این محفظه به عنوان یک لایه محافظ، از تماس مستقیم با هادی‌های برق جلوگیری کرده و از برق‌گرفتگی و خطرات ناشی از اتصال کوتاه ایمن‌سازی می‌کند.

2- بوبین سیم‌پیچی‌شده مغناطیسی:
بوبین در این کنتاکتور با ولتاژ 220 ولت AC عمل می‌کند و نیروی مغناطیسی لازم برای جابه‌جایی هسته و اتصال یا قطع تیغه‌ها را تأمین می‌کند. این بوبین، با ایجاد میدان مغناطیسی قدرتمند، امکان عملکرد سریع و دقیق کنتاکتور را فراهم می‌آورد.

3- تیغه‌های هادی اصلی و کمکی:
تیغه‌های اصلی وظیفه انتقال جریان مدار را بر عهده دارند و از مواد فلزی مقاوم ساخته شده‌اند که در برابر اکسیداسیون و حرارت ناشی از جریان بالا مقاوم هستند. این مدل همچنین دارای یک تیغه کمکی با وضعیت 1NO+1NC است که امکان استفاده در مدارهای فرمان را فراهم می‌کند و کاربردهای پیشرفته‌تری را برای کاربران به ارمغان می‌آورد.

4- سیستم جرقه‌گیر:
سیستم خاموش‌کننده جرقه در این محصول از آسیب‌هایی که ممکن است به واسطه‌ی جرقه‌های الکتریکی در هنگام قطع یا وصل مدار ایجاد ‌شوند، جلوگیری می‌کند. این قابلیت به طول عمر کنتاکتور کمک شایانی می‌کند.

ویژگی‌های کنتاکتور NC7-0911: چرا این مدل را انتخاب کنیم؟

کنتاکتور NC7-0911 با توجه به مشخصات و قابلیت‌هایی که ارائه می‌دهد، یکی از بهترین گزینه‌ها برای سیستم‌ها و تجهیزات الکتریکی با جریان متوسط به شمار می‌رود. برخی از ویژگی‌های بارز این محصول عبارتند از:

• جریان نامی 9 آمپر:
  این محصول با توانایی مدیریت جریان تا 9 آمپر، انتخاب مناسبی برای تجهیزات و سیستم‌هایی است که نیاز به جریان متوسط دارند.

• بوبین با ولتاژ 220 ولت AC:
  بوبین این کنتاکتور با ولتاژ کاری استاندارد 220 ولت عمل می‌کند که همین ویژگی، استفاده از آن را در بسیاری از کشورها بویژه ایران ساده می‌سازد.

• توان موتوری 4 کیلووات:
  این کنتاکتور توان کنترل موتورهایی با قدرت تا 4 کیلووات را دارد و این امر آن را برای تجهیزات موتوری کوچک و متوسط بسیار ایده‌آل می‌کند.

• وضعیت تیغه کمک فرمان 1NO+1NC:
  این قابلیت امکان طراحی مدارهای پیشرفته‌تر را برای کاربردهای مختلف صنعتی و خانگی فراهم می‌آورد.

• تحمل جریان‌های روشنایی تا 20 آمپر:
  کنتاکتور NC7-0911 می‌تواند جریان روشنایی تا 20 آمپر را تحمل کند، که آن را مناسب برای سیستم‌های نوری و روشنایی صنعتی و تجاری کرده است.

• گستره دمای عملکردی: 5- تا 40+ درجه سانتی‌گراد:
  این محصول می‌تواند در شرایط دمایی مختلف و حتی در محیط‌های سخت عملکرد مطلوبی داشته باشد.

• ایمنی و دوام بالا:
  مواد با کیفیت بالا که در ساخت این کنتاکتور به کار رفته‌اند، دوام محصول را تضمین می‌کنند و در عین حال ایمنی کاربران را نیز تأمین می‌نمایند.

مشخصات فنی کنتاکتور NC7-0911

• نوع قطعه: کنتاکتور سه فاز
• جریان نامی: 9 آمپر
• توان موتوری: 4 کیلووات
• بوبین ولتاژ: 220 ولت AC
• وضعیت کنتاکت کمکی: 1NO + 1NC
• حداکثر جریان روشنایی: 20 آمپر
• گستره دمایی: 5- تا 40+ درجه سانتی‌گراد

عملکرد کنتاکتور NC7-0911: چگونه کار می‌کند؟

عملکرد یک کنتاکتور بر اساس ایجاد یک میدان مغناطیسی توسط بوبین آن است. در کنتاکتور NC7-0911، هنگامی که ولتاژ 220 ولت AC به بوبین اعمال می‌شود، جریان در سیم‌پیچ جاری شده و میدان مغناطیسی تولید می‌کند. این میدان، هسته متحرک را به سمت خود جذب کرده و در نتیجه تیغه‌های اصلی و کمکی را به یکدیگر متصل می‌کند. این فرآیند باعث بسته شدن مدار و انتقال جریان به تجهیزات مصرف‌کننده می‌شود.

در لحظه‌ای که ولتاژ از بوبین قطع شود، میدان مغناطیسی از بین رفته و هسته متحرک به حالت اولیه باز می‌گردد. در نتیجه، تیغه‌ها از هم جدا شده و مدار باز می‌شود.

این عملکرد دارای مزایای متعددی است که مهم‌ترین آنها عبارتند از امنیت بالا، قطع و وصل سریع و استفاده گسترده در کاربردهای صنعتی، روشنایی و موتوری.

مزایای استفاده از کنتاکتور NC7-0911

انتخاب کنتاکتور NC7-0911 برای پروژه‌های الکتریکی مزایای بسیاری را به دنبال دارد:

• ایمنی بالا:
  این کنتاکتور با طراحی محفظه عایق و سیستم ایمن، خطر برق‌گرفتگی و آسیب به تجهیزات را به حداقل می‌رساند.

• نصب و بهره‌برداری آسان:
  ساختار ساده و طراحی ارگونومیک این کنتاکتور، نصب و استفاده از آن را برای کاربران تسهیل می‌کند.

• قابلیت استفاده در محیط‌های مختلف:
  NC7-0911 با مقاومت دمایی بالا و توانایی کار در شرایط متنوع آب‌و‌هوایی، می‌تواند در محیط‌های صنعتی و خانگی مورد استفاده قرار گیرد.

• کارایی بالا:
  این محصول با توان مدیریت جریان‌های تا 9 آمپر و توان موتوری 4 کیلووات، برای کاربردهایی چون کنترل موتورهای الکتریکی، تجهیزات روشنایی، پمپ‌ها و تابلوهای برق مناسب است.

• قیمت اقتصادی:
  در کنار عملکرد عالی، این محصول با قیمت مقرون‌به‌صرفه به بازار عرضه می‌شود و از این جهت یکی از بهترین گزینه‌ها در رده خود به شمار می‌رود.

کاربردهای کنتاکتور NC7-0911

کنتاکتور NC7-0911 با ویژگی‌های منحصر به فرد خود در طیف گسترده‌ای از سیستم‌ها قابل استفاده است:

• کنترل موتورهای الکتریکی کوچک:
  این کنتاکتور برای روشن و خاموش کردن موتورهای الکتریکی با قدرت حداکثر 4 کیلووات بسیار مناسب است.

• سیستم‌های روشنایی:
  در پروژه‌های روشنایی صنعتی و تجاری بزرگ، کنتاکتور NC7-0911 می‌تواند نقش کلیدی در مدیریت جریان روشنایی ایفا کند.

• تابلوهای برق خانگی و صنعتی:
  به دلیل ابعاد استاندارد و جریان کنترل مناسب، از این کنتاکتور در تابلوهای برق استفاده گسترده‌ای می‌شود.

• کنترل پمپ‌ها و تهویه:
  در سیستم‌هایی که به پمپ‌های کوچک و متوسط یا تهویه نیاز دارند، این کنتاکتور به خوبی می‌تواند مدار کنترل را مدیریت کند.

• اتوماسیون صنعتی:
  این محصول در طراحی سیستم‌های کنترلی و خودکار برای مدیریت انواع ماشین‌آلات مورد استفاده قرار می‌گیرد.
