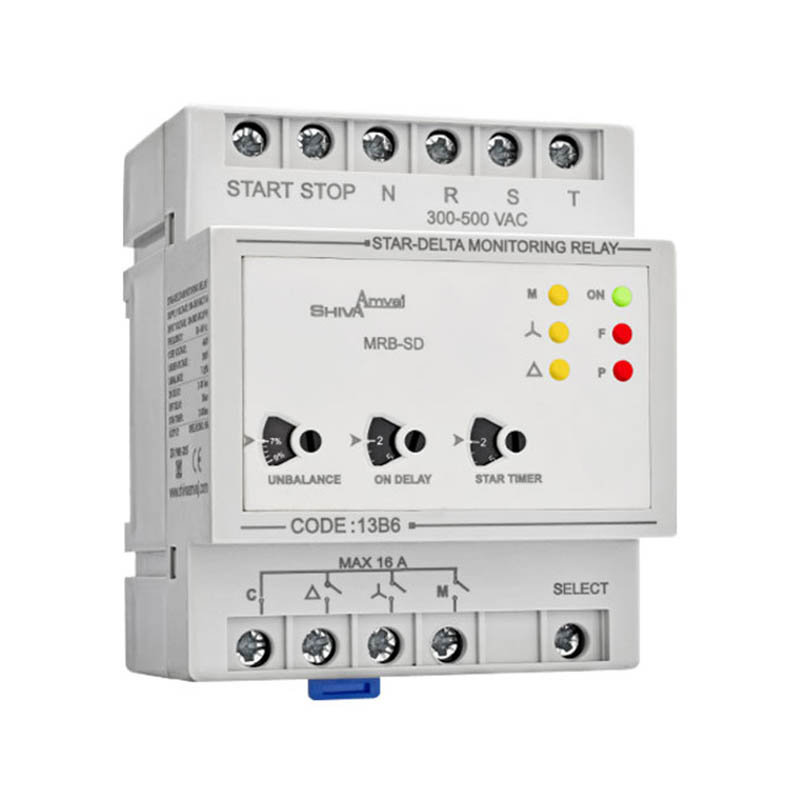

کنترل فاز ستاره مثلث شیواامواج مدل MRB-SD

Description

کنترل فاز ستاره مثلث شیوا امواج مدل MRB-SD

کنترل فاز ستاره مثلث شیوا امواج مدل MRB-SD، یک محصول پیشرفته و کارآمد از شرکت شیوا امواج است که به منظور راه‌اندازی ایمن و حفاظت کامل موتورهای روتور قفسی با استفاده از روش تبدیل ستاره به مثلث طراحی و تولید شده است. این دستگاه با بهره‌گیری از تکنولوژی‌های نوین و سیستم‌های میکروکنترلری، قابلیت‌های متنوعی را برای حفاظت از موتورها در برابر نوسانات ولتاژ، عدم تقارن فازها، قطع فازها، و عدم توالی فازها ارائه می‌دهد. با زمان‌های تأخیر قابل تنظیم، خروجی سه رله‌ای مجزا، و نشانگرهای LED برای اعلام وضعیت، این دستگاه ابزاری قدرتمند برای کاربردهای مختلف صنعتی و تجاری است. کنترل فاز MRB-SD، انتخابی ایده‌آل برای راه‌اندازی ایمن و حفاظت از موتورهای الکتریکی در برابر خطرات ناشی از نوسانات شبکه برق است. در ادامه، به بررسی دقیق‌تر هر یک از این ویژگی‌ها و مزایای آن‌ها خواهیم پرداخت.

ولتاژ تغذیه: سازگاری با شبکه‌های برق متداول

کنترل فاز ستاره مثلث مدل MRB-SD با ولتاژ تغذیه 180 تا 250 ولت متناوب و فرکانس 50 تا 60 هرتز کار می‌کند. این محدوده ولتاژ، دستگاه را با شبکه‌های برق متداول در اکثر مناطق جهان سازگار می‌سازد. این ویژگی باعث سهولت در نصب و استفاده از دستگاه در مکان‌های مختلف می‌شود.

ولتاژ ورودی: دامنه گسترده برای حفاظت

کنترل فاز MRB-SD با ولتاژ ورودی 300 تا 500 ولت متناوب سه فاز و فرکانس 50 تا 60 هرتز طراحی شده است. این دامنه گسترده ولتاژ ورودی، دستگاه را قادر می‌سازد تا از موتورهای الکتریکی در برابر طیف وسیعی از نوسانات ولتاژ محافظت کند. این ویژگی باعث افزایش ایمنی و طول عمر موتورها می‌شود.

قطع برای نوسانات ولتاژ: حفاظت در برابر اضافه و کاهش ولتاژ

کنترل فاز MRB-SD در صورت افزایش ولتاژ به 440 ولت، کاهش ولتاژ به 300 ولت، و عدم تقارن فازها به میزان 7 تا 25 درصد، رله‌های خروجی را قطع می‌کند. این ویژگی باعث حفاظت از موتورهای الکتریکی در برابر آسیب‌های ناشی از نوسانات ولتاژ می‌شود. این قطع سریع و دقیق از بروز آسیب‌های جدی به موتورها جلوگیری می‌کند.

تأخیر زمان قطع: جلوگیری از قطعی‌های ناخواسته

دستگاه کنترل فاز MRB-SD دارای تأخیر زمان قطع 3 ثانیه است. این تأخیر زمان، از قطع ناگهانی و مکرر دستگاه در اثر نوسانات کوتاه مدت ولتاژ جلوگیری می‌کند و باعث افزایش پایداری سیستم می‌شود. این ویژگی باعث می‌شود دستگاه فقط در صورت بروز مشکلات جدی، رله‌ها را قطع کند.

زمان بین قطع رله ستاره و وصل رله مثلث: انتقال صاف و ایمن

دستگاه کنترل فاز MRB-SD دارای زمان 50 میلی ثانیه بین قطع رله ستاره و وصل رله مثلث است. این زمان کوتاه، از ایجاد اختلال در فرآیند راه‌اندازی موتور و بروز آسیب‌های احتمالی جلوگیری می‌کند. انتقال روان از حالت ستاره به مثلث، باعث افزایش طول عمر موتور و عملکرد بهینه آن می‌شود.

کارایی در دما و رطوبت: عملکرد قابل اعتماد در شرایط مختلف

کنترل فاز MRB-SD در محدوده دمایی 20- تا 65+ درجه سانتی‌گراد و رطوبت تا 70 درصد به خوبی کار می‌کند. این محدوده عملکرد، دستگاه را برای استفاده در شرایط محیطی مختلف صنعتی و تجاری مناسب می‌سازد. این ویژگی باعث می‌شود دستگاه در شرایط سخت آب و هوایی نیز عملکرد قابل اعتمادی داشته باشد.

خروجی 3 رله 16 آمپر: کنترل دقیق و ایمن

کنترل فاز MRB-SD مجهز به سه رله خروجی با ظرفیت 16 آمپر است. این رله‌ها به کاربر امکان می‌دهند تا موتورهای الکتریکی را به صورت دقیق و ایمن کنترل کنند. رله‌های خروجی، جریان لازم برای راه‌اندازی موتور و انتقال از حالت ستاره به مثلث را فراهم می‌کنند. این ویژگی، قابلیت اطمینان دستگاه را در کنترل موتور افزایش می‌دهد.

ابعاد برش تابلو: سهولت در نصب

دستگاه کنترل فاز MRB-SD دارای ابعاد برش تابلو 51 در 76 میلی‌متر است. این ابعاد استاندارد، نصب دستگاه را در تابلوهای برق صنعتی و تجاری آسان می‌کند. ابعاد کوچک دستگاه، فضای کمی را در تابلو اشغال می‌کند و باعث سهولت در نصب و سیم‌کشی می‌شود.

حفاظت در برابر افزایش و کاهش ولتاژ: جلوگیری از آسیب به موتور

کنترل فاز MRB-SD از موتورهای الکتریکی در برابر افزایش و کاهش ولتاژ محافظت می‌کند. دستگاه در صورت بروز نوسانات ولتاژ خارج از محدوده مجاز، به سرعت رله‌ها را قطع کرده و از آسیب دیدن موتور جلوگیری می‌کند. این ویژگی باعث افزایش طول عمر و کارایی موتورها می‌شود.

حفاظت در برابر عدم توالی و عدم تقارن فازها: عملکرد ایمن موتور

کنترل فاز MRB-SD از موتورهای الکتریکی در برابر عدم توالی و عدم تقارن فازها محافظت می‌کند. دستگاه در صورت بروز این مشکلات، رله‌های خروجی را قطع کرده و از عملکرد نامناسب موتور و آسیب‌های احتمالی جلوگیری می‌کند. این ویژگی باعث اطمینان از عملکرد صحیح موتور می‌شود.

حفاظت در برابر قطع هر کدام از فازها: توقف ایمن موتور

کنترل فاز MRB-SD در صورت قطع هر کدام از فازهای ورودی، به سرعت رله‌ها را قطع کرده و از کارکرد نامناسب موتور جلوگیری می‌کند. قطع سریع در هنگام بروز قطعی فاز، از آسیب‌های احتمالی به موتور جلوگیری می‌کند. این ویژگی باعث ایمنی و پایداری بیشتر موتور می‌شود.

6 نشانگر LED: اعلام وضعیت دستگاه

کنترل فاز MRB-SD دارای 6 نشانگر LED است که وضعیت عملکرد دستگاه را به صورت واضح نمایش می‌دهد. این نشانگرها اطلاعات مربوط به وضعیت برق، خطاهای ولتاژ، خطاهای فاز، و وضعیت رله‌ها را به کاربر نمایش می‌دهند. این نشانگرها باعث تسهیل در کاربری و نظارت بر دستگاه می‌شوند.

نشانگر ON: وضعیت تغذیه و تأخیر در وصل

نشانگر ON وضعیت تغذیه دستگاه را نشان می‌دهد. چشمک زدن آرام این نشانگر به معنای قطع برق و چشمک زدن سریع آن به معنای تأخیر در وصل است. روشن بودن دائم این نشانگر به معنای عدم تقارن فازها است.

نشانگر F: وضعیت خطاهای ولتاژ و عدم تقارن

نشانگر F وضعیت خطاهای ولتاژ را نشان می‌دهد. چشمک زدن آرام این نشانگر به معنای افزایش ولتاژ، چشمک زدن سریع به معنای عدم تقارن فازها، و روشن بودن دائم آن به معنای کاهش ولتاژ است.

نشانگر P: وضعیت قطع فاز و عدم توالی فاز

نشانگر P وضعیت خطاهای فاز را نشان می‌دهد. چشمک زدن این نشانگر به معنای قطع فاز و روشن بودن دائم آن به معنای عدم توالی فاز است.

نشانگر M: وصل رله M

نشانگر M وضعیت وصل رله M را نشان می‌دهد. این نشانگر نشان می‌دهد که رله مربوط به حالت ستاره وصل است.

نشانگر ستاره: وصل رله ستاره

نشانگر ستاره وضعیت وصل رله ستاره را نشان می‌دهد. این نشانگر نشان می‌دهد که رله مربوط به حالت ستاره وصل است.

نشانگر مثلث: وصل رله مثلث

نشانگر مثلث وضعیت وصل رله مثلث را نشان می‌دهد. این نشانگر نشان می‌دهد که رله مربوط به حالت مثلث وصل است.

3 پیچ تنظیم: تنظیم پارامترهای دستگاه

کنترل فاز MRB-SD دارای 3 پیچ تنظیم برای تنظیم پارامترهای دستگاه است. این پیچ‌ها برای تنظیم عدم تقارن فازها، تأخیر در وصل، و زمان وصل رله ستاره مورد استفاده قرار می‌گیرند.

پیچ تنظیم Unbalance: تنظیم عدم تقارن فازها

پیچ تنظیم Unbalance برای تنظیم مقدار عدم تقارن فازها از 7 تا 25 درصد استفاده می‌شود. این پیچ به کاربر امکان می‌دهد تا میزان حساسیت دستگاه به عدم تقارن فازها را تنظیم کند.

پیچ تنظیم On Delay: تنظیم تأخیر در وصل

پیچ تنظیم On Delay برای تنظیم تأخیر در وصل رله‌ها از 2 تا 30 ثانیه استفاده می‌شود. این پیچ به کاربر امکان می‌دهد تا زمان تأخیر برای وصل رله‌ها را تنظیم کند.

پیچ تنظیم Star Timer: تنظیم زمان وصل رله ستاره

پیچ تنظیم Star Timer برای تنظیم زمان وصل رله ستاره از 2 تا 30 ثانیه استفاده می‌شود. این پیچ به کاربر امکان می‌دهد تا زمان عملکرد موتور در حالت ستاره را تنظیم کند.

قابلیت کنترل با شاسی START و STOP یا PLC: انعطاف‌پذیری در کنترل

کنترل فاز MRB-SD قابلیت کنترل با شاسی START و STOP یا کنترل به وسیله PLC به صورت وصل دائم را دارد. این ویژگی باعث انعطاف‌پذیری در کنترل دستگاه و سازگاری با سیستم‌های مختلف می‌شود. این قابلیت باعث سهولت در استفاده از دستگاه در محیط‌های مختلف صنعتی می‌شود.

عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو: عملکرد پایدار

کنترل فاز MRB-SD به گونه‌ای طراحی شده است که پارامترهای تنظیم شده در اثر ضربات کنتاکتور تابلو تغییر نمی‌کنند. این ویژگی باعث پایداری عملکرد دستگاه و جلوگیری از بروز اختلال در فرآیند راه‌اندازی موتور می‌شود. این قابلیت باعث افزایش اطمینان از عملکرد دستگاه در محیط‌های صنعتی با ارتعاشات زیاد می‌شود.

کاربردهای متنوع: صنعتی، تجاری، و کارگاهی

کنترل فاز ستاره مثلث شیوا امواج مدل MRB-SD در صنایع مختلف، کارخانجات، کارگاه‌ها، و ساختمان‌های تجاری کاربردهای متنوعی دارد. این دستگاه برای راه‌اندازی و حفاظت از موتورهای الکتریکی در انواع ماشین‌آلات، پمپ‌ها، فن‌ها، و سایر تجهیزات الکتریکی مورد استفاده قرار می‌گیرد.

نصب و راه‌اندازی آسان: سهولت در استفاده

کنترل فاز MRB-SD دارای طراحی کاربرپسند است و نصب و راه‌اندازی آسانی دارد. کاربر می‌تواند دستگاه را به سادگی نصب و تنظیم کرده و از قابلیت‌های آن بهره‌مند شود.

کیفیت و دوام بالا: عملکرد قابل اعتماد

کنترل فاز ستاره مثلث شیوا امواج مدل MRB-SD با استفاده از مواد اولیه با کیفیت و تکنولوژی پیشرفته ساخته شده است و دارای کیفیت و دوام بالایی است. این دستگاه می‌تواند در شرایط سخت کاری نیز به خوبی عمل کرده و عمر طولانی داشته باشد.

ابزاری ایمن و مطمئن برای راه‌اندازی موتورهای الکتریکی

کنترل فاز ستاره مثلث شیوا امواج مدل MRB-SD با ارائه قابلیت‌های متنوع و کارآمد، ابزاری ایده‌آل برای راه‌اندازی ایمن و حفاظت کامل موتورهای روتور قفسی است. این دستگاه با حفاظت در برابر نوسانات ولتاژ، عدم تقارن فازها، قطع فازها، و عدم توالی فازها، به کاربر این امکان را می‌دهد تا از موتورهای الکتریکی خود در برابر خطرات ناشی از مشکلات شبکه برق محافظت کند. کنترل فاز MRB-SD، انتخابی هوشمندانه برای صنایع مختلف و کاربردهایی است که نیاز به راه‌اندازی ایمن و حفاظت از موتورهای الکتریکی دارند.
